Az alapvető tervezési koncepció,Dugattyú kialakítás, ésMunkamagasság a Pogo Pin

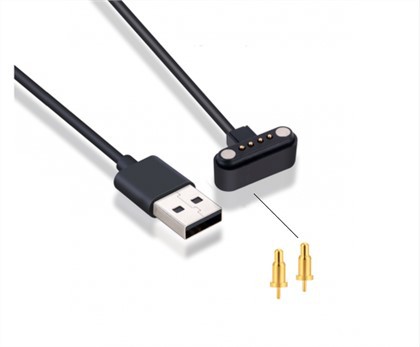

A Pogo Pin (rugós csatlakozó) alapvető tervezési koncepciója:
Az elektromos jellemzők aktívan megtalálják a legkisebb ellenállású áramvezetési utat, a legjobb állapotban
Az áramot a tű tengelyétől a külső cső faláig, majd a PCB-hez vezetik. Ekkor az ellenállás értéke a legkisebb.

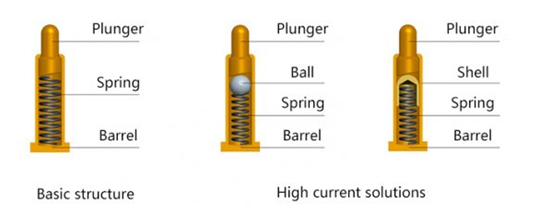

A Pogo Pin alapdugattyú kialakítása (rugós csatlakozó):
Torzítás farok
A Bias Tail kialakítás a legelterjedtebb és legolcsóbb a teljesítmény, az ár és a méret közötti jó egyensúly mellett. Ez a kialakítás garantálja a stabil alsó impedanciát.
Előny: Alacsony és stabil ellenállás
Hátsó fúró
A hátsó fúrót általában kis csatlakozókkal rendelkező környezetben használják, mint például vezeték nélküli fülhallgatók, okostelefonok vagy kis IoT-eszközök. a kis méret megfelel az ügyfelek rugalmassági követelményeinek, mivel ennek a kialakításnak a rugóhossza meghaladhatja a tűcső hosszát. Egyes esetekben, ahol a hely korlátozott.
Cone Design
Ez a fajta kialakítás a legjobb választás a magas koncentrikussági követelményeket támasztó csatlakozókhoz, mivel a rugót a legjobban közvetlenül a csaptengely kúpos farcsapjára lehet beállítani. A csaptengely alján lévő kúpos farok a rugó belsejében van elhelyezve, hogy csökkentse a csap tengelyének rázkódását. Előnyök: Könnyű esztergálás, Kis ferdeség, Alacsony költség.
Labdatervezés
A golyós kialakítás a legjobb megoldás kihívást jelentő környezetekhez, például nagy igénybevételű gépekhez, töltéshez és orvosi alkalmazásokhoz, az érintkezés stabilabb, és fontos a nagy áramerősség.
Előny: Stabil ellenállás, nagy áramerősségen megy keresztül
A Pogo Pin (rugós csatlakozó) alapvető munkamagassága:
Általában a kompresszió mértéke működés közben a teljes út 2/3-a, ha a kompresszió mértéke elegendő, a pozitív erő túl kicsi, így az impedancia nem stabil.
Pogo tű használata munkamagasságban jelentősen növeli a csatlakozó tartósságát és teljesítményét.
Az akkumulátor érintkezőlemezének vagy arany ujjának, amely a pogo tűt összeköti, szennyeződéstől, oxidációtól stb.
Kérjük, korlátozza a felhasználást a rajzon megadott specifikációkon belül.
