Pogo tűs csatlakozók: Rugalmas megoldás az elektromos csatlakozásokhoz
A Pogo tűs csatlakozók, más néven rugós csatlakozók, olyan típusú elektromos csatlakozók, amelyek rugós érintkezőket használnak az érintkezés létrehozásához és az áramkör befejezéséhez. Általában fogyasztói elektronikában és tesztelőberendezésekben használják, ahol megbízható kapcsolatra van szükség, amely könnyen párosítható és szétválasztható.
Hogyan működnek a Pogo Pins
A pogo csap egy vezető tengelyből áll, amelynek belsejében egy rugó található. A csúcs vezetőképes anyaggal van bevonva, például arannyal nikkelre, hogy megakadályozza a korróziót és javítsa a vezetőképességet. A rugó biztosítja a "pattanást", amely a pogo pineknek a nevüket adja. Pogo a rajzfilmfigura, aki egy pogo botra ugrik.

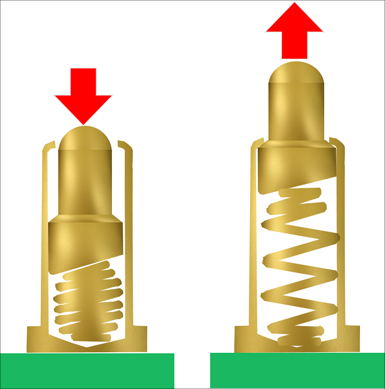

Amikor a pogo csapot rányomják egy betétre vagy csapra az áramköri lapon, a rugó összenyomódik, és a vezető hegy érintkezik. A rugó állandó erőt fejt ki a megbízható kapcsolat fenntartása érdekében, miközben lehetővé teszi a pár magasságának vagy síkságának némi változását. Páratlan állapotban a rugó visszahúzódik, és biztonságosan visszahúzza a hegyet a csapház belsejébe.
A Pogo Pins előnyei
A Pogo tűk számos előnnyel rendelkeznek a többi csatlakozótípushoz képest:
- Alacsony érintkezési ellenállás az aranyozás és a rugónyomás miatt
- Nincs szükség manuális párosításra/párosítás nélküli kapcsolatokra
- Toleráns a szennyeződésekkel, olajjal és egyéb szennyeződésekkel szemben
- Kompenzálhatja az illeszkedő felületek közötti enyhe eltolódást
- Hosszú élettartam minimális kopással ismételt párosítási ciklusok után
- Egyszerű kialakítás különálló házak és reteszelő mechanizmusok nélkül
Alkalmazások
Néhány gyakori alkalmazás, amely pogo tűs csatlakozókat használ:
- Vizsgálja meg azokat a szerelvényeket, amelyeknek ideiglenesen csatlakoztatniuk kell az áramköri lapokat
- Programozók prototípuskészítéshez és kis volumenű gyártáshoz
- Akkumulátor érintkezők fogyasztói készülékekben
- Áramkörön belüli teszteléshez és hibakereséshez használt szondák
- Összeköttetések a nyomtatott áramköri lapok között elektronikus eszközökben, ahol a kártyákat esetleg ki kell cserélni frissítéshez vagy javításhoz
A Pogo csapok sokoldalú és megbízható megoldást kínálnak mind az ideiglenes, mind a félig állandó elektromos csatlakozásokhoz különféle alkalmazásokban. Rugós kialakításuk elnyeli a változást, és ellenáll az ismételt párosítási ciklusoknak, így kiválóan alkalmasak prototípus-készítésre, tesztelésre és szerviz alkalmazásokra.
