A Spring Pogo tű megtervezésekor figyelembe vett tényezők

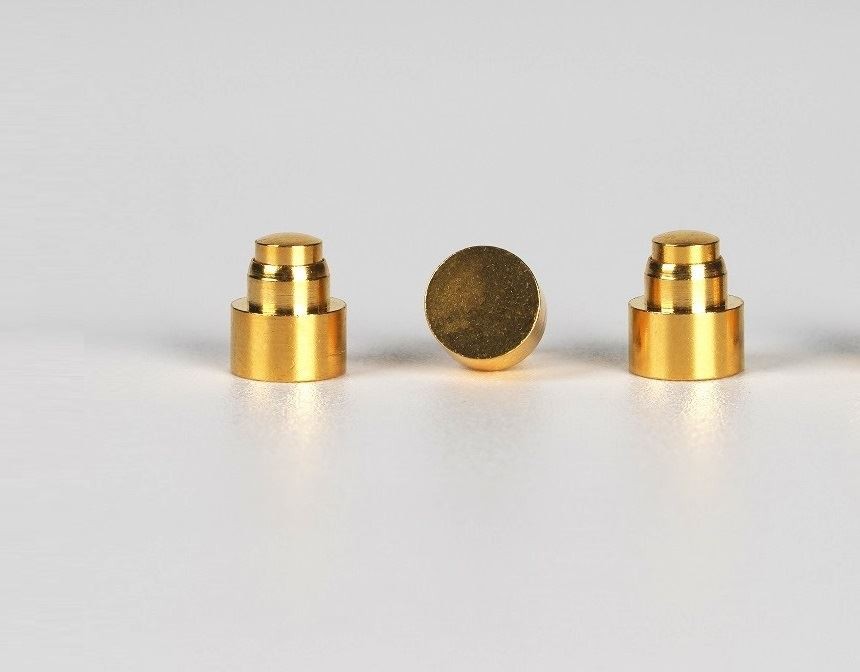

A Pogo pin egy precíziós csatlakozó, amelyet mobiltelefonokban és más elektronikai termékekben használnak. Széles körben használják félvezető berendezésekben csatlakozáshoz.
Különböző alkalmazásoktól függően különböző megjelenésűek, de összességében egy precíziós rugószerkezet található a pogo csapban. A termék felülete általában aranyozott, és a rugót is aranyozni kell, ha az eljárás szükséges.
A ThePogo pinrealizálja az energizálást vagy a vezetést, és ennek nagy része a ferde alsó oldalon keresztül érintkezik a rézfallal, és a rugó egy kis részt visel, ezért a rézhüvely belső falának simának kell lennie. Az elektromos jellemzők aktívan megtalálják a legkisebb ellenállású áramvezető utat. Például, ha a POGOPIN gyár nem ferde felületű, hanem lapos aljú, akkor az áram nagy része a rugón keresztül vezet, és a rugóval szembeni követelmények nagyon magasak lesznek.
Először is, alacsony feszültségű érintkezési ellenállás
A tápfeszültség és az áramerősség nem változtatja meg a fizikai érintkezési felület és az érintkezési felület oxid- és filmrétegének méretét. Az érintkezőrendszer érintkezési ellenállásának értékeléséhez a maximális vizsgálati áram 100 mA, a maximális szakadási feszültség pedig 20 mV.
Másodszor, a szigetelési ellenállás
Ha egyenáramú potenciál van a szomszédos érintkezési pontok között vagy az érintkezési pontokhoz közelebb eső fémek között, akkor a szigetelőanyag ellenállása érzékelhető.
Harmadszor, ellenáll a feszültségnek
A feszültség elviseli, ha a rendszer feszültsége hirtelen megnő, vagy a csatlakozó kapcsolás miatt hirtelen megsérül.
Negyedszer, pozitív erő
Az érintkezőrendszert normál módon használják, az érintkezési pont az érintkezési felületre merőleges nyomást visel, és a pogo tűs csatlakozó munkapontja nagyobb, mint 60 gf.
Ötödször, a tartósság
Mivel az érintkező felület a behelyezés és eltávolítás során elhasználódik, a kopás csökkenti a csatlakozó mechanikai és elektromos teljesítményét. A beállítási környezetben a csatlakozó behelyezése és eltávolítása ciklusonként történik, és a pogo tűs csatlakozó viszonylag kis behelyezési ciklust is kibír. A' csatlakozó tartósságának értékelésének száma. A pogo tűs csatlakozó akár több tízezer alkalommal is ellenáll a behelyezési és eltávolítási ciklus sebességének.
Hatodszor, a vibráció
Értékelje az érintkezési felület mechanikai erők által okozott kis változásainak hatását az érintkezőrendszer elektromos jellemzőire. A pogo tűs csatlakozó rezgési frekvenciája 10-500 HZ 15 percig, amplitúdója 1,2 mm, az áramkimaradás nem haladja meg az 1 μsec-ot, és az érintkező impedanciája<100>
Hetedik, mechanikai sokk
Határozza meg a csatlakozó mechanikai és elektromos integritását. Ha a csatlakozóeszköz az elektronikus eszközre hat, az megütődhet a kezelés, szállítás stb. során.
Nyolcadik, hősokk
Ha a pogo tűs csatlakozó rendkívül magas hőmérsékletnek és alacsony hőmérsékletnek van kitéve, ellenállást észlel, vagy viszonylag rossz körülményekbe ütközik tárolás, szállítás és használat során.
Kilencedik, hőmérsékleti élettartam
Ha magas hőmérsékletű környezetnek van kitéve, ahol a mechanikai tulajdonságok a hőmérséklet-változások miatt romlanak, értékelje a környezet elektromos stabilitásra gyakorolt hatását. A magas hőmérséklet kontaktoxidációt okoz, és csökkenti a terminál pozitív erejét, ami az elektromos teljesítmény csökkenését eredményezi.
Tizedik, hőmérséklet és páratartalom ciklus
Értékelje ennek a környezetnek az érintkezőrendszer elektromos stabilitására gyakorolt hatását magas hőmérsékletnek, páratartalomnak és mechanikai meghibásodásnak kitett környezetben. Ezek a hatások magukban foglalják az érintkezési felület felgyorsult oxidációját oxidáció révén, valamint az érintkezési felület és az alatta lévő réteg közötti apró részecskék fémoxidációját.
Végül a pogo tűs rugós gyűszű tervezésénél a technológia használatára is figyelnünk kell. Az úgynevezett technológiahasználat az, hogy képes legyen megfelelni az akkori automatizálás követelményeinek, különös tekintettel az egyes gyártósorokon használt csomagológépekre. E tekintetben magasabbak a követelmények. Egyes gyártók pontosak, mert nem fejlesztettek tovább a technológiájukon. , Végül is nehéz jó teljesítményelőnyt szerezni. Ezért az ilyen típusú berendezések gyártási folyamatában jobb technológiai alkalmazásokra is szükség van. Bár sok gyártó rendelkezik tudományos és technológiai erővel, az elégtelen tervezési erő miatt végül nincs jobb termék.
