Nagyáramú töltőkábel 15A-30A
Szerkezeti műszaki követelmények:
1. A csatlakozók között apa, anya és apa aljzatok találhatók. A csatlakozó típusa 2P, a referenciatüskék távolsága pedig 4,2 mm;

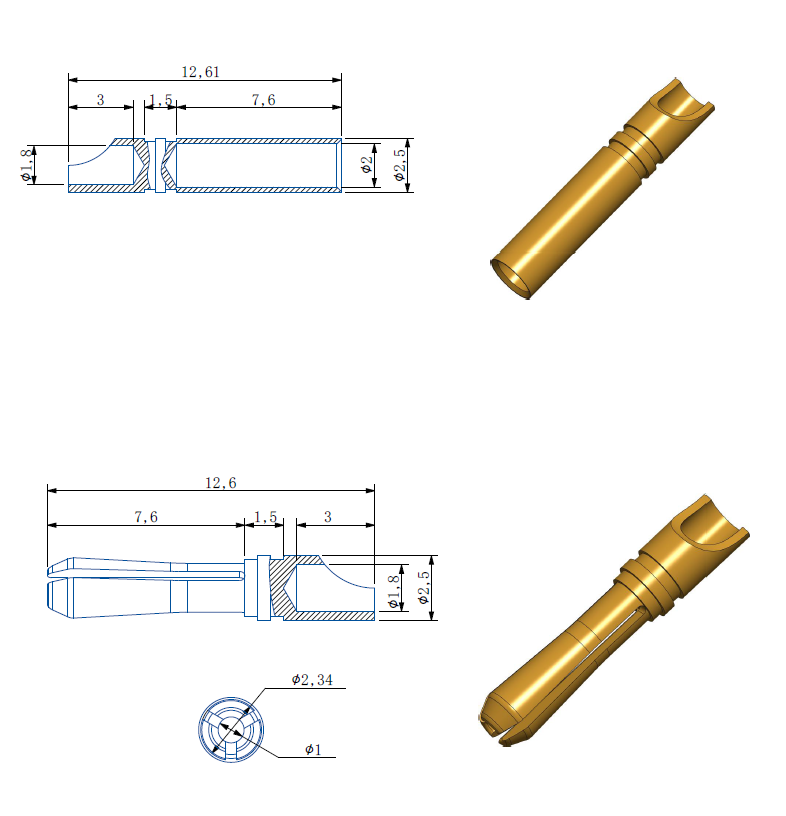

2. Az apafej külső szerkezete 4 csavarlyukat tartalmaz. A méretigényeket az alábbi ábra mutatja. Az apa vezeték támogatja a 18# AWG szilikonhuzal hegesztését:
3. A női fej vége úgy van kialakítva, hogy gumiborítású legyen, és a gumírozott fej hátsó hátsó részének hossza nem haladja meg az 5 mm-t.
Az anya vezeték támogatja a 18#AWG szilikonhuzal hegesztését;

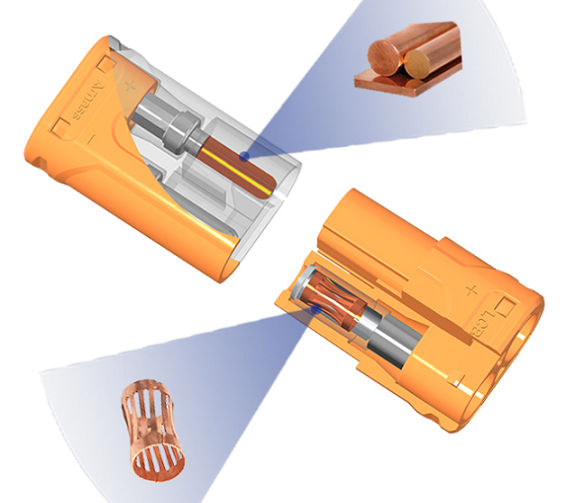

1. Női fej 2. Férfi fej 3. Férfi fejülés 4. Visszafordításgátló behelyező szerkezet, amely megfelel a férfi és női fejeknek, és a műanyag héjon plusz jelzéssel
5. A férfi ülés műanyag héjának mérete az ábrán látható, és a csap típusa is támogatja a hegesztő 18#AWG szilikonhuzalt;
6. A szükséges behelyezési erő tartománya: kihúzási erő 1 ~ 2 kg, behelyezési erő 2 ~ 4 kg;
Teljes hossz 20 mm vagy annál kisebb Elektromos műszaki követelmények:
1. Folyamatos áram 12~15A, pillanatnyi áram 25~30A;
2. Használjon 250 V vagy annál kisebb feszültséget, 1500 V vagy annál nagyobb ellenállási feszültséget;
3. Érintkezési ellenállás Legfeljebb 0,8 mΩ, szigetelési ellenállás 500 MΩ vagy annál nagyobb;
4. A réz részek felülete aranyozott 2U, és élettartama több mint 1000-szer;
5. Támogatja a huzalszelvényt 18# AWG-ig;
6. Hőmérséklet-ellenállási tartomány -25~120 fok ;
7. Lángálló UL94-VO, RoHS-kompatibilis;
Apa φ1,4 Réz 6,2 Anya Szilikon huzal Apa ülés 8,4
