Hogyan válasszuk ki helyesen a teszt pogo tűt
Aki végzett valaha mérést és tesztelést, az tudja, hogy a pontos adatok a vizsgálóműszer tervezésétől és mérési képességeitől függenek. De kevesen tudják, hogy a tesztvezetékek és csatlakozók tervezési minősége, gyártási folyamata, kompatibilitása és teljesítmény-előírásai ugyanolyan fontosak, mint a vizsgálóműszerek. Ezután a teszthuzalok és rugós csapok helyes kiválasztásának öt konkrét kritériumára összpontosítunk.

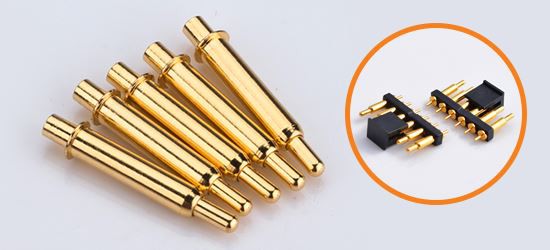

Először is a biztonság:
Ugyanúgy, mint a tápellátási követelmények, a műszer mérővezetékeinek és a pogo tűknek szigorú biztonsági követelményeknek kell megfelelniük a nagy feszültségekkel való közvetlen érintkezés miatt, különösen a nemzetközi IEC1010 feszültség- és kategóriakövetelményekkel összhangban, nevezetesen a CATI, CAT II, CAT III vagy CATIV. . Az IEC1010 egyéb követelményei is tartalmazzák a tranziens tesztelést, a dielektromos ellenállási feszültséget, vagy annak ellenőrzését, hogy a termék megfelelő szigeteléssel rendelkezik-e, és megfelel-e az áramerősségre, az elektromos hézagra, a fémrugós gyűszűre és az ütésállóságra vonatkozó követelményeknek. A jó minőségű teszttűk a fontos egyéni védőfelszerelésekkel, például kesztyűkkel és szemvédőkkel együtt az NFPA70E szabványban meghatározott egyéni védőintézkedések részét képezik.
Másodszor, robusztusság és tartósság:
A kiváló minőségű mérővezetékek és csatlakozók nem szenvednek teljesítményromlást a napi súrlódások (pl. húzás, nyomás és kilyukadás) miatt. A tesztsor mindkét végén jól megtervezett stresszoldó burkolattal kell rendelkezni. A tesztrugós gyűszűnek edzett fémből kell lennie, amely ellenáll az ismételt bekötéseknek, és minden alkalommal pontos adatokat tud továbbítani.
Az olcsó anyagokhoz képest a speciálisan gyártott többszálú ónozott berillium rézhuzal rugalmasságot, hosszú távú tartósságot, kiváló vezetőképességet és pontosságot biztosít. Egyéb tényezők közé tartozik a pogo tű és a csatlakozó belső hegesztési minősége, valamint az anyag hőmérsékleti tartománya.
Harmadszor, a tervezési teljesítmény és mutatók:
Nagyon fontos, hogy a tesztrugós gyűszű és a tesztcsipesz kialakítása kényelmes legyen vagy sem. Kényelmes, könnyen megfogható markolatfelület segíti a tű szilárdan a kézben tartását, az erős rugós bilincs pedig szilárd csatlakozást biztosít. A csatlakozásnak egyszerűnek kell lennie, és az illeszkedő alkatrészeknek erőfeszítés nélkül, feszültség nélkül össze kell csúszniuk. A jó minőségű csatlakozók érintkezőinek nikkelezett vagy aranyozott megmunkált sárgaréz csatlakozóknak kell lenniük, nem csak öntött sárgarézből. Az aranyozott érintkezők használata pontosságot és oxidációállóságot biztosít, ezáltal tartós, biztonságos és megbízható csatlakozást biztosít.
A tesztsor és a rugós gyűszű tervezési indexének összhangban kell lennie a megfelelő tesztműszerrel. Ha az index kisebb, mint a vizsgálóműszer, akkor a műszer valódi értéke jelentősen csökken. Például az oszcilloszkóp sávszélessége 100M, és a hozzáillő oszcilloszkóp tűjének sávszélessége csak 50M, akkor az oszcilloszkóp 50M lesz.
Negyedszer, nagy teljesítményű alkalmazások:

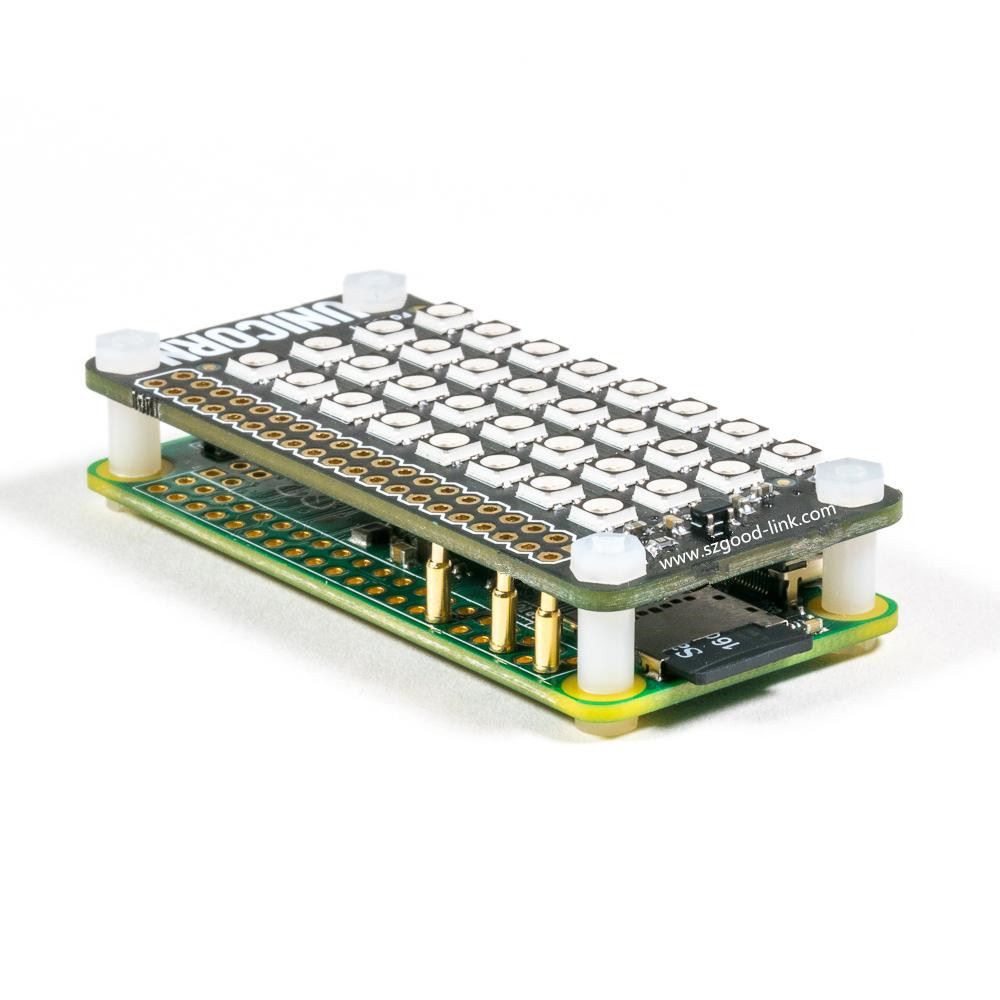

A rugós pogo tűtől és az elektronikus áramkörök teszteléséhez szükséges finom és könnyű tűtől az éles, rozsdamentes acél pogo tűig és az ipari felhasználásra alkalmas erős tűig a tű kialakítása immár figyelembe veszi a különböző alkalmazások igényeit. Például az egypontos tűk a tűk leggyakoribb formája. A legtöbb mérő egypontos tesztvonalat biztosít, ami nagyon hasznos a tesztalkalmazások széles körében. Az éles rugós gyűszű jobb eszköz a nagyon kis érintkezési pontok mérésére nagy sűrűségű áramköri lapokon. Bár könnyen sérülnek, a pogo csapok általában újraélezhetők, mivel nincs rajtuk bevonat.
A visszahúzható rugós gyűszűvel ellátott tű nagyon vékony átmérőjű rozsdamentes acélhuzalhoz csatlakozik. A tű végének kivételével az egész vezetéket szigetelő réteg borítja, hogy a véletlen érintkezés ne okozzon rövidzárlatot és károsítsa a chipet. A kampós fogó rugós gyűszűje alkalmas a csatlakozás helyén tartására, ami kényelmes a kéztől való távoltartáshoz. Használjon különböző méretű tesztkapcsokat az IC chipek egyszerű teszteléséhez. Az IC-teszt klipek ideális eszközök egy IC-chip több érintkezőjének szondázásához. Nagyon alkalmasak a sok forgácsvezeték egyikének megtalálására. Az SMD tűk fixpontos teszteléshez használhatók felületre szerelhető táblákon (SMD). Az ilyen típusú teszteléshez nagyon vékony és éles rugós gyűszűt kell használni a nagyon kis áramköri lapok érintési pontjaihoz, mint például a MINI GRIP-XB/100 mini tesztbilincsek. A mikro SMD bilincs az SMD chip finom osztású csapjait rögzíti. A BNC adapterkábel (rövid patch zsinór kis vezetékekkel) megkönnyíti az RF csatlakozó beszerelését az áramköri lapról a jelteszthez...
Ötödször, a tesztvezeték csatlakozója:
A szabványoknak, a biztonságnak és a tényleges igényeknek megfelelően a tesztvezeték-csatlakozó különféle alkalmazásokkal és szabványos csatlakozókkal és aljzatokkal rendelkezik. Például az oszcilloszkóp BNC csatlakozóval, a multiméter 4 mm-es banáncsatlakozóval, a spektrumanalizátor N-típusú csatlakozóval stb. Az egymáshoz való illeszkedés érdekében különféle adapterek (csatoló) jelentek meg a piacon. Adapter), adapterek (adapterek), adapterkábelek, csatlakozó kábelek, elágazó kábelek stb.
Összefoglalva, a tesztvonalak és a pogotűk helyes kiválasztásának öt konkrét kritériumát ismertettük ma. Ezen öt pont szerint mindenki mélyebben érti a pogo pineket is.
