Hogyan kell megtervezni a TWS fülhallgató antennáját?
A Bluetooth modul fontos részeként a TWS headset Bluetooth antennája is fontos szerepet játszik a TWS headsetben. A Bluetooth antenna kialakítása és a headsethez való alkalmassága hozzájárul a Bluetooth kommunikáció átviteli minőségének javításához, ezáltal a tényleges felhasználói élmény javításához.
A jelenlegi TWS fejhallgatók közül a széles körben használt Bluetooth antennákat főként négy típusra osztják, nevezetesen PCB beépített antennákra, FPC antennákra, kerámia antennákra és LDS antennákra. Az I Love Audio Network ezúttal három szempontból osztja meg a TWS headset Bluetooth antennájának szerepét, típusait és tervezési lehetőségeit: az antenna fontossága a TWS headsetben, a TWS headset Bluetooth antennájának bemutatása és a választás módja a TWS headset kialakítása.
1. A TWS fülhallgató antenna jelentősége
A régimódi rádióktól a jelenlegi intelligens hangszórókig, a "nagy testvérektől" az okostelefonokig, a hagyományos Bluetooth fejhallgatóktól a valódi TWS vezeték nélküli fejhallgatókig. A fogyasztói elektronikai technológia fejlesztésében az antenna fontos firmware. Az Internet of Everything koncepciójának megszületésével az antenna szerepe még fontosabbá vált abban, hogy az okosotthonok, az okosjárművek és az intelligens hordható eszközök kapcsolódjanak egymáshoz, és egy gép vezérelje őket.
A TWS fülhallgató True Wireless Stereo fülhallgató. A fő felhasználási mód az, hogy Bluetooth-rádiófrekvencián keresztül csatlakozik mobileszközökhöz, például mobiltelefonokhoz és számítógépekhez, majd hanginformációkat továbbít a fülhallgatóba, majd dekódolja és kiadja azokat a fülhallgató végén.
Ebben a folyamatban a Bluetooth antennának "toronyként" kell működnie a két fél közötti kommunikációhoz, valamint a küldési és fogadási feladatok elvégzéséhez. Ezért a TWS headsetben a Bluetooth chip és a Bluetooth antenna kiegészítik egymást, hogy megvalósítsák a vezeték nélküli zenelejátszást és elkerüljék a vezetékek bilincseit.
2. TWS headset Bluetooth antenna bemutatása
A TWS headset fontos firmware-jeként a Bluetooth antenna jelenlegi fejlesztése viszonylag kiforrott. Főleg négyféle PCB fedélzeti antenna létezik, FPC, kerámia és LDS. A legmegfelelőbb antennatípus kiválasztásához vegye figyelembe a TWS fülhallgató termék megjelenését, a frekvenciasáv követelményeit és a költségeket.

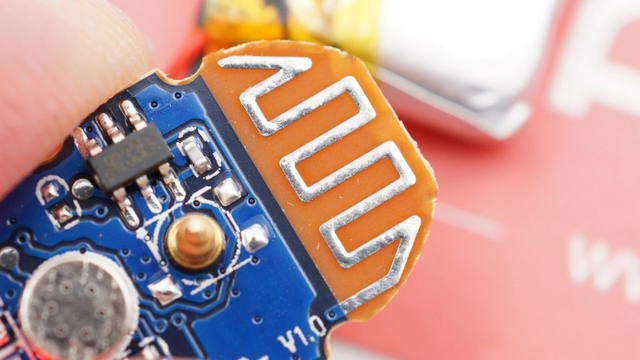

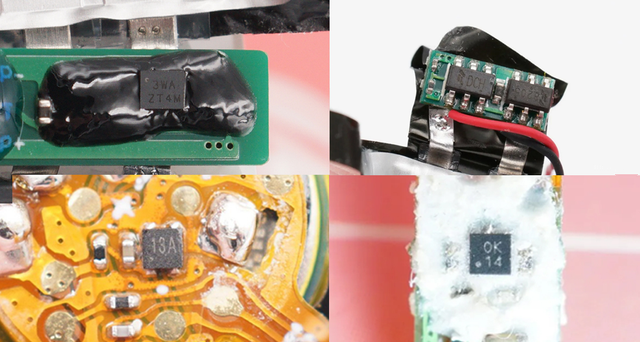

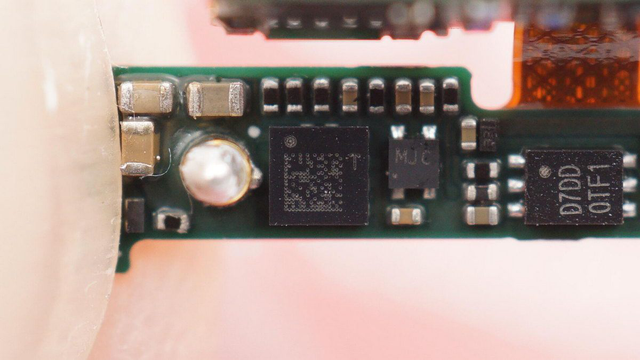

PCB beépített antenna
Ahogy a neve is sugallja, a PCB beépített antenna egy olyan antennatípus, amelyet közvetlenül a PCB kártyára rajzolnak. Széles körben használják egyfrekvenciás modulos áramköri lapokban, például Bluetooth modulokban, WIFI modulokban és ZIGBEE modulokban. A TWS fülhallgatókban a hangerő korlátozottsága miatt viszonylag ritka a beépített Bluetooth antenna alkalmazása.
A PCB beépített antennákat a NYÁK lapok szállítói tervezhetik és kivitelezhetik, amelyek egyenértékűek a kártya áramköri részével.
Előnyök: A PCB beépített antennája nem igényel többszörös hibakeresést, és közvetlenül ráhúzható a PCB-re költség nélkül.
Hátrányok: A szükséges terület nagy, az irányítottság viszonylag egyetlen, csak egyetlen frekvenciasávra alkalmas, a különböző kötegek antennáinak konzisztenciája viszonylag gyenge, az interferencia-elhárító képesség pedig gyenge.

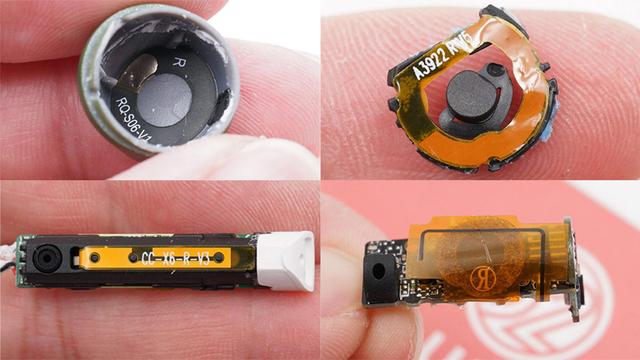

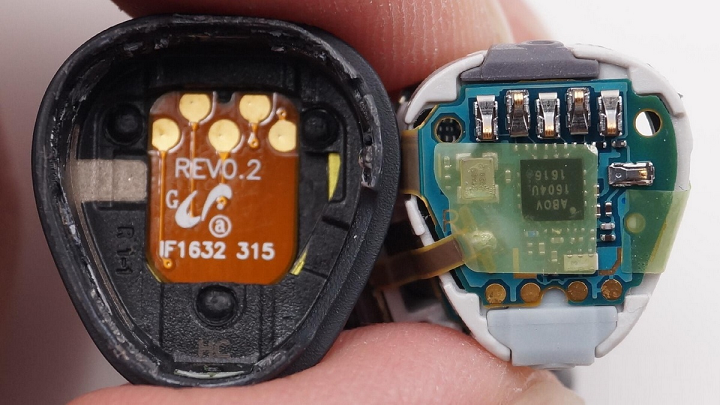

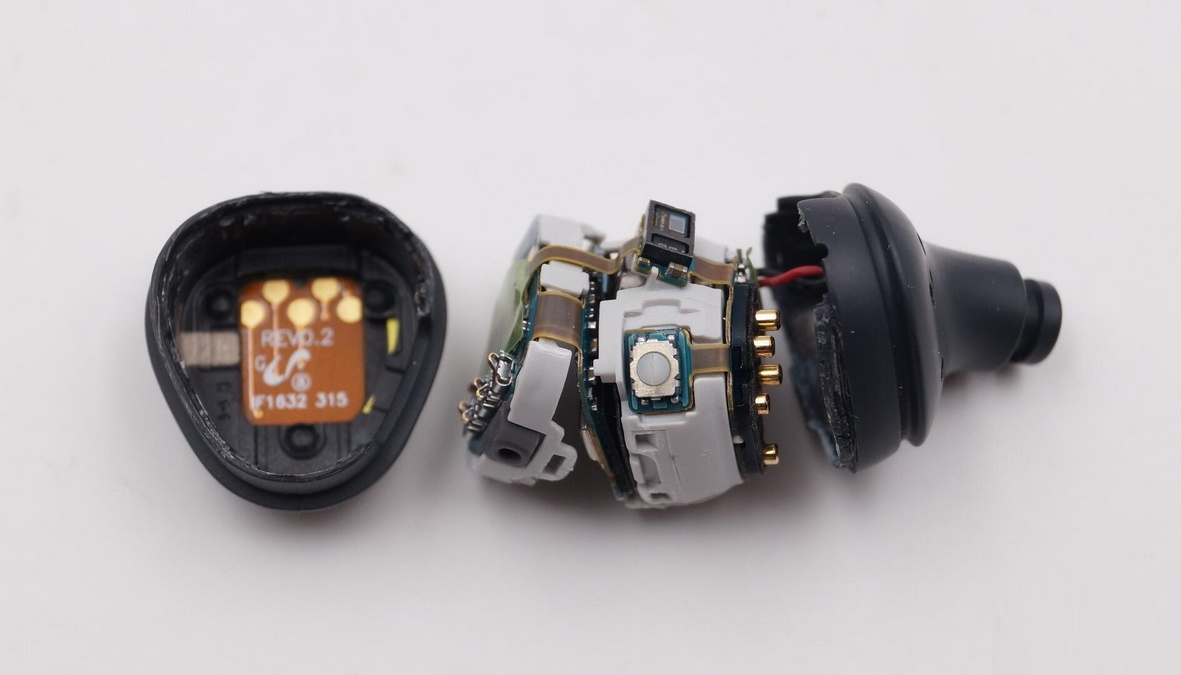

FPC antenna
Az FPC antenna a PCB fedélzeti antennából fejlődött ki. A TWS headset hangerőkorlátozása miatt a belső alaplapon nem fér el az antenna. Az FPC antenna egyenértékű azzal, mintha kivennénk az antenna áramkört a NYÁK-ból, és más külső fémeket használnánk az antenna különálló alkatrészévé tételéhez. Így jobban elhelyezhető a TWS headset belső terében.
Az FPC antenna a puha táblából és rugalmas anyagból készült PCB gyárban valósítható meg.
Előnyök: A legtöbb kis elektronikai termékre alkalmazható, az elkészíthető frekvenciasávok is gazdagok, jobb a teljesítmény és alacsonyabb a költség.
Hátrányok: Minden terméket egyedileg kell hibakeresni és manuálisan javítani.

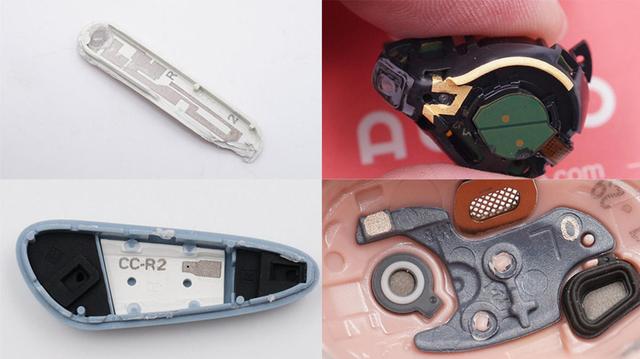

LDS antenna
Az LDS antenna az FPC antenna további fejlesztése. Bár az FPC antenna nagymértékben ki tudta használni a headset belső terét, még mindig lapos síkra van szüksége a rögzítéshez.
Az LDS antenna lézeres direkt fröccsöntési technológiát alkalmaz, amely lézeres technológiával fémantenna mintákat képez közvetlenül a konzolokon, fedőlemezeken stb., amelyek a fülhallgató belsejében lévő szabálytalan felületekre lézerezhetők, tovább kihasználva a fülhallgató belső terét.
A lézerfeldolgozáshoz, lézertechnológiához és galvanizálási technológiához használt LDS antenna gyártói támogathatják.
Előnyök: Minden irány támogatható és erősen elfogadható.
Hátrányok: A költség drágább, és speciális követelmények vonatkoznak a termék külső felületének anyagára.

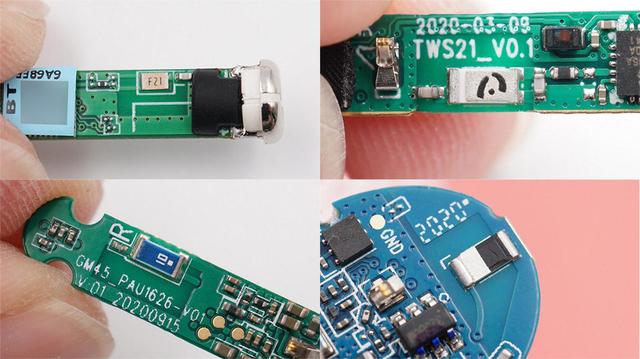

Kerámia antenna
A kerámia antenna egy másik antennatermék, amelyet széles körben használnak a Bluetooth modul eszközökben. Nevét kerámiahéjak használatáról kapta. Főleg két típusra oszlik: blokkkerámia antenna és többrétegű kerámia antenna.
Az ömlesztett kerámia antenna az antenna fém részét nyomtatja a kerámia gyors felületre, és a többrétegű kerámia antenna minden kerámia dielektromos rétegre nyomtatható a tervezési követelményeknek megfelelően, ezáltal csökkentve az antenna méretét.
Előnyök: Kis méret, egyszerű alkalmazás, alacsony költség, jó teljesítmény és csak kis helyet foglal.
Hátrányok: A szabad területtel szembeni követelmények viszonylag magasak, az irányultság viszonylag egységes, és az elhelyezési pozícióra is vannak követelmények.

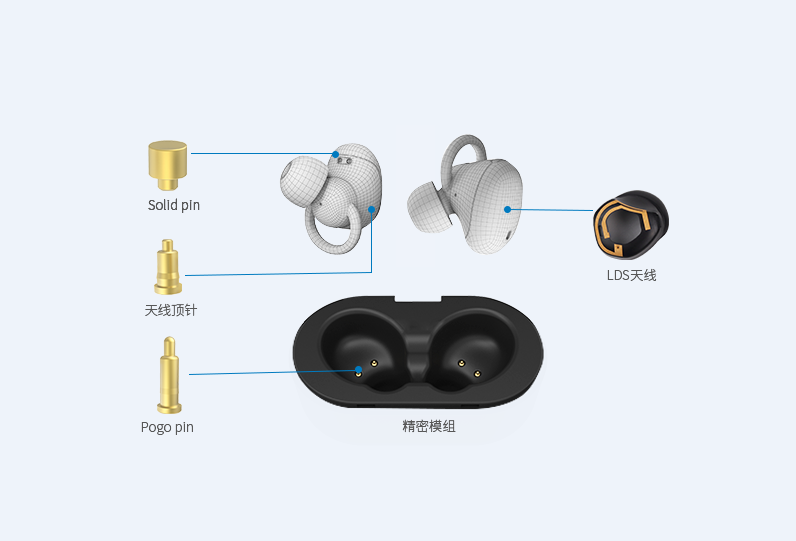

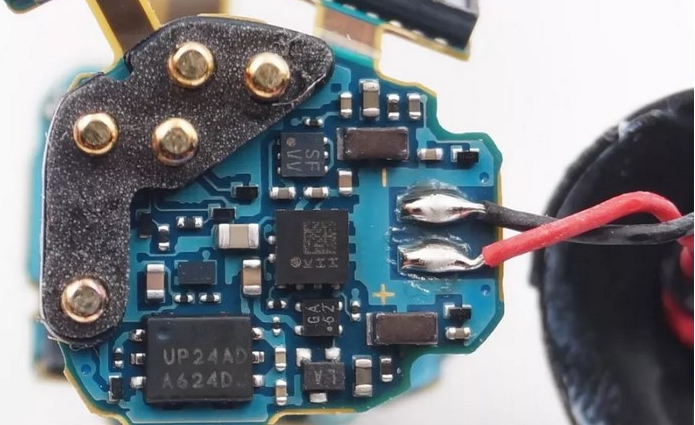

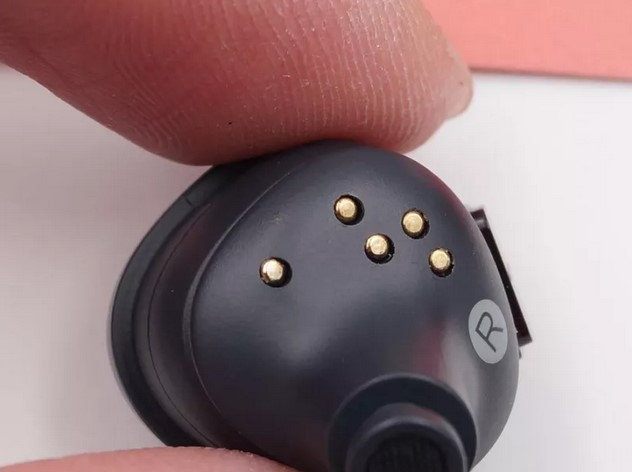

Pogo Pin antenna
Hogyan válasszuk ki a megfelelő antennát
Elméletileg, ami a költségeket illeti, a PCB és FPC antennák olcsóbbak, a kerámia antennák mérsékeltek, az LDS antennák pedig drágábbak; helykihasználás szempontjából pedig az LDS antennák a legrugalmasabbak, és teljes mértékben ki tudják használni a headset belső terét.
A teljesítmény szempontjából a külső antennák küldési és vételi képességei általában jobbak, mint a beépített antennáké. A TWS fejhallgatókat beépített antennákkal tervezték a hangerő és a hordozhatósági követelmények miatt. A teljesítmény viszonylag hasonló, és a megfelelő antenna kiválasztásához számos tényezőt átfogóan figyelembe kell venni.
A TWS headset Bluetooth antennájának kialakítása befolyásolja a Bluetooth kommunikáció átviteli minőségét, ami viszont befolyásolja a tényleges felhasználói élményt. A Bluetooth antenna kiválasztását számos tényező befolyásolja, például a teljesítmény, a frekvenciasáv, a költségek és a használati hely. Csak az adott termékkörülmények és használati forgatókönyvek figyelembevételével, valamint a megfelelő antenna kiválasztásával érhető el a termék maximális teljesítménye.
Összesít
A TWS fejhallgató tényleges felhasználói élménye számos tényező egymásra épülését igényli a tökéletes hatás elérése érdekében. A TWS headset Bluetooth antennájának fő összetevőjeként hídként működik a TWS headset és a mobil eszközök között, és garanciát nyújt a TWS headset Bluetooth kapcsolatának stabilitására és a hangminőség átvitelére.
Jelenleg a piacon a TWS fejhallgatókban használt fő Bluetooth antennatermékek főként a PCB beépített antennákat, FPC antennákat, kerámia antennákat és LDS antennákat tartalmaznak. Mind a négy terméknek megvannak az előnyei és hátrányai, és figyelembe kell venni a teljesítményt, a frekvenciasávot, a költségeket, a használati területet stb., hogy kiválaszthassuk a legmegfelelőbb antennaterméket, és javítsuk a termék teljesítményét és versenyképességét.
A TWS fülhallgatók népszerűsége gyorsan ösztönözte a kapcsolódó iparági láncok frissítését. A Bluetooth modulok, a Bluetooth technológia, az antennák és a kapcsolódó technológiák fejlődése biztosítja a kapcsolat stabilitását, a hangminőséget és a teljesítmény egyéb szempontjait. A jelenlegi TWS fülhallgatók a fejlesztés korai szakaszában ritkán tapasztaltak megszakadást, a hangminőség romlott, és a szaggatott lejátszási problémák már három-öt méteres távolságban is jelentkeztek, ami hatékonyan javította a felhasználó tényleges felhasználói élményét.
