Hogyan kell felszerelni a pogo csapokat?
A POGO PIN csatlakozókban lévő pogo tűk rendellenes aranyozásának problémájának elemzése
A POGO PIN csatlakozó tűi általában sárgarézből készülnek, ami egy nagyon aktív fém. Levegőnek kitéve reakcióba lép a levegő oxigénjével, és a felület oxidálódik.
Ezért a POGO PIN pogo tűket felületi bevonattal kell ellátni, gyakrabban aranyozottnak, nikkelezettnek, horganyzottnak, ezüstözöttnek stb. bevonatolási folyamat.
Az aranyozási folyamat fontos szerepet játszik a POGOPIN pogo pin bevonatában. Jelenleg még mindig nagyszámú lyukelem lyukaiban aranyozást végeznek hordóbevonattal és vibrációs bevonattal, kivéve néhány olyan anyagból készült pogo csapot, amelyek szelektíven vannak bevonva arannyal. . Az utóbbi években a csatlakozó mérete egyre miniatürebbé vált, és a lyukrész lyukában lévő aranyozás minősége egyre hangsúlyosabbá vált. A felhasználók aranyréteggel szembeni minőségi követelményei is egyre magasabbak, és egyes felhasználók egyre jobb megjelenési minőséget mutatnak az aranyréteggel szemben. Még nagyon kritikus szinteken is ezek a gyakori minőségi problémák mindig javíthatják a csatlakozó aranyozásának minőségét, hogy biztosítsák a csatlakozó aranyozásának minőségét. Ezeknek a minőségi problémáknak az okait egyenként tárgyaljuk.

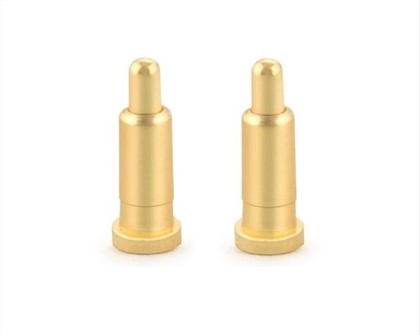

1. A pogotű aranyozott rétegének színe abnormális. A rugós csap aranyozott rétegének színe nem egyeztethető össze a szokásos aranyréteg színével, vagy ugyanazon segédtermék különböző részeinek aranyrétege eltérő színű. Ez az egyik leggyakoribb probléma a galvanizálással kapcsolatban.
2. A szennyeződések hatása a pogo pin aranyozott alapanyagban
Ha a bevonóoldatba bevitt szennyeződések meghaladják az aranyozó oldat tűréshatárát, az aranyréteg színe és fényessége gyorsan megváltozik. Szerves szennyeződések hatására az aranyréteg fénytelennek tűnik. A film nagyon sötét, és a haj helyzete nem rögzített. Ha fémszennyeződések zavarják, az áramsűrűség effektív tartománya leszűkül. A Hall cellás teszt azt mutatja, hogy a próbadarab áramsűrűsége nem fényes az alsó végén, vagy a lemez a felső végén, és nincs bevonva az alsó végén. Ha azt tükrözi, hogy a galvanizálás vörös vagy akár megfeketedett, a lyuk színváltozása nyilvánvalóbb.
3. A pogo tű aranyozott áramsűrűsége túl magas.
Mivel a bevont rész teljes területe helytelenül van kiszámítva, az érték nagyobb, mint a tényleges felület, így az aranyozási áram mennyisége túl nagy, vagy aranyozás alkalmazásakor az aranyozás amplitúdója túl kicsi a kristályosodáshoz az aranyozás egésze vagy egy része a horonyban, és vizuálisan Watch gold. Ez a réteg vörös.
A pogo tű telepítési módja a következő:

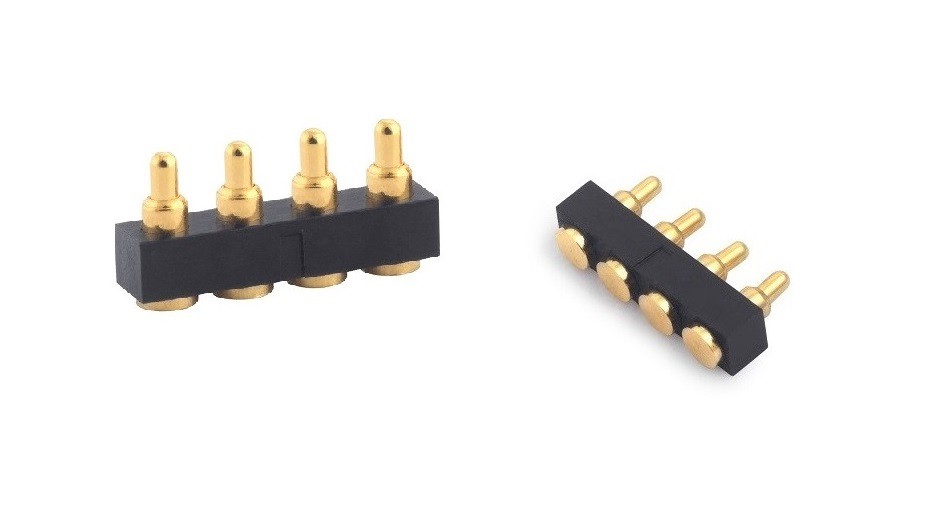

1. Felületi rögzítés
A pogo csap általában stabilan van felszerelve, a tűcső alja pedig lapos fenekű kialakítású, így használhatunk függőleges vagy vízszintes kiszerelést is, ami megkönnyíti a PCB-vel való forrasztást. Ezenkívül néhány tűnek a végén található rögzítőcsapok, így nincs eltolás, és jobban fog működni.

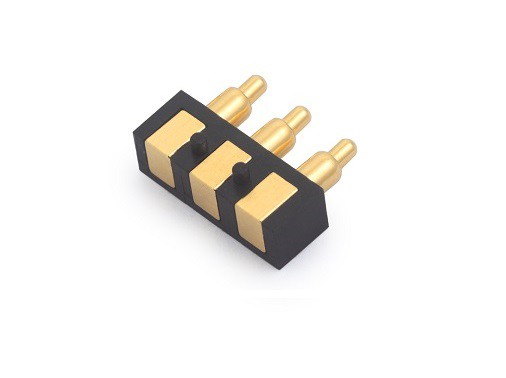

2. Egyenes forrasztóvég beépítési módja
Közönséges dugaszolható csomag a könnyű forrasztáshoz. Emellett gyakran használunk hátoldali beépülő modulokat is, ami a helykihasználás terén is több lehetőséget ad a pogo pin gyártóknak.
3. Úszó telepítés
Főleg kétfejű, kettős működésű kialakítást alkalmaz, amely alkalmasabb a hegesztési nyomás nélküli csatlakoztatásra, lehetővé téve a mérnökök számára, hogy nagyobb térbeli rugalmasságot biztosítsanak a kétirányú kártya-lap csatlakozások során.
Sok más telepítési mód is létezik a POGO PIN pogo tűkhöz. Valamint a tényleges helyzetünk szerint kell választanunk.
