Hogyan készítsük el a rugós érintkezést?
A meglévő rugós érintkező főként egy felső érintkezőcsapból, egy alsó érintkezőcsapból és egy rugóból áll. A felső érintkezőcsap és az alsó érintkezőcsap fel-le csúsztathatóan van összeszerelve, a felső érintkezőcsap és az alsó érintkezőcsap pedig rugalmasan van megtámasztva a rugóval. . Ezért a rugó rugalmas ereje révén a felső érintkezőcsap az IC kivezetésére, az alsó érintkezőcsap pedig a PCB-re nyomás alá kerül az elektromos érintkezés elérése érdekében.
Ennek a rugós érintkezőnek az a funkciója, hogy elektromosan összekapcsolja a NYÁK és az IC kivezetéseit, és az IC teszteléséhez használt aljzat központi eleme. A meglévő rugóérintkezőkkel nehéz minimalizálni a rugó külső átmérőjét. A 0,2 mm külső átmérőjű rugóérintkező létrehozásához a rugó huzalátmérője, valamint a felső és alsó érintkezőcsap alakja és mérete rendkívül kicsivé válik. A jelenlegi műszaki színvonalon nehéz feldolgozni és összeszerelni. Emiatt a tömeggyártásban és minőségi nehézségek vannak, és az érintkezők szerkezetében vannak korlátok a rendkívül kis terek esetében, amelyek túl drágák. A Pogo pin egyfajta hardver, amely áramot vezet és jeleket továbbít. Sok barát jelzőtűnek is nevezi. Meg tudja valósítani a vezetési függvény erejét. Legtöbbjük a rézfallal érintkezik a pogotűs tűn keresztül ferdén alul, és a pogotűs gyűszűrugó kismértékű gravitációt visel, ezért a rézhüvely belső falának simának kell lennie. A Pogo csap korróziógátló, nagy stabilitású és tartós tulajdonságokkal rendelkezik.
Tehát mi a gyártó által gyártott pogo tű összetétele?

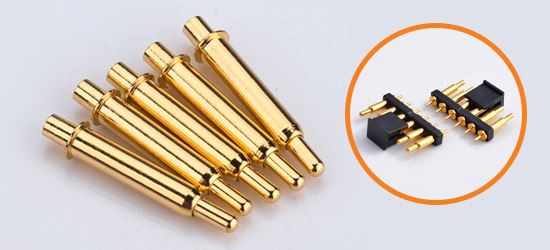

A pogo tűs tű főként tűtengelyből, rugóból, tűcsőből áll, amelyek három részből állnak egymáshoz igazítva, precíziós szegecselő műszerrel, szegecselve és előfeszítve a rugós típusú szondát, belső szerkezete precíziós rugószerkezet. A gyártási folyamat során a pogo tű gyártói aranyozott felületet készítenek, ami jobban javíthatja a korróziógátló funkciót, a mechanikai teljesítményt, az elektromos teljesítményt stb. A tű hegyén éles tűk, karmos tűk, kerek tűk, késtűk stb. Speciális és precíz felépítése miatt széles körben használják precíziós csatlakozókban, amelyek nagymértékben csökkenthetik a csatlakozó súlyát és megjelenését, valamint az intelligens eszközöket finomabbá és szebbé teszik.
A Pogo csapok ma már számos iparágban használhatók. Az elektronikai eszközök széles körű elterjedésével, különösen a mobil végberendezések népszerűsítésével sok termék nem hagyhat pogotűket. Például a mobiltelefonon belüli jel vételére használt antennát mobiltelefon jelátviteli eszközként alkalmazzák. Előnye az erős zavarásgátló képesség és az alacsony induktivitás. A mobiltelefonokban használatos pogo tű mellett számos hordható eszközön is látható, például okosórákon, okoskarkötőkön, okoscipőkön, helymeghatározókon, Bluetooth fejhallgatókon és csak iskolatáskákon. Ezenkívül a pogo tűt széles körben használják intelligens otthonokban, orvosi berendezésekben, ipari berendezésekben, drónokban, intelligens robotokban, autós navigációban, katonai kommunikációban, repülőgépiparban és más tudományos és technológiai területeken.
