Hogyan kell használni a Pogo tűt?
A POGO PIN-csatlakozó alapvető bemutatása

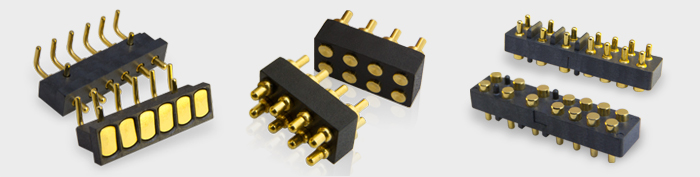

A Pogo Pin csatlakozó egy rugós típusú szonda, amelyet egy tű (Plunger), egy tűcső (Tube), egy rugó (Spring) és egy gumimag (Housing) szegecselésével alakítanak ki nagy pontosságú berendezésen keresztül. Pogo pin-nek, Spring gyűszűnek, rugós szondának, Spring Loaded, PogoPin csatlakozónak is nevezik. A Pogo Pin' dugattyújának alja általában ferde felületű szerkezet. A ferde felületi szerkezet feladata, hogy a Pogo Pin a tűt (Plunger) érintkezésben tartsa a tűcső (Tube) belső falával munka közben, így az áram főleg az aranyozott tűn (Plunger) halad át. és a tűcső. (Tube), hogy biztosítsa a Pogo Pin stabilitását és alacsony impedanciáját.
Pogo Pin termékek sorozatát kínáljuk Önnek. A csatlakozóiparban a pogo pin egy speciális csatlakozási technológia. Az elmúlt években ezt a megbízható technológiát néhány világszínvonalú híres gyártó elfogadta, és sikeresen alkalmazta több mint száz elektronikai termékében, mint például mobiltelefon akkumulátorokban, antennacsatlakozásokban, GPS helymeghatározó rendszerekben és laptopokban. , Videojáték berendezések, kültéri utcai lámpák, hallókészülékek, rádióvevők stb.
POGO PIN CSATLAKOZÓ ALAPVETŐ PARAMÉTEREI
Pogo tű (dugattyú): sárgaréz aranyozott (C3604), a galvanizált réteg vastagsága a különböző alkalmazásoktól függően változik, általában nikkelezett 1,25-2,5 um (átszámítva 50-100u"), arany- bevonattal 0,125 um ~ 0,5 um (átszámítva 5u”~20u”).
Hordó: Sárgaréz aranyozott (C3604), a galvanizált réteg vastagsága eltérő a különböző alkalmazásokhoz, általában nikkelezett 1,25-2,5 um (átszámítva 50-100 u"), aranyozott 0,125 um ~0,25um (5u”~10u-ra átszámítva”).
Rugó: rozsdamentes acél (SUS304) vagy zongoraacél huzal
Ház: PA46, PA9T, HTN, LCP (halogénmentes anyag, UL94V-0 tűzállóság)
Burkolat (CAP): PA46, PA9T, HTN, LCP (halogénmentes anyag, UL94V-0 tűzállóság)
POGO PIN CSATLAKOZÓ TERMÉKLEÍRÁS
A POGO TÜS CSATLAKOZÓ ELŐNYEI
IPX6-IPX7 szintű vízálló kivitel
Kis forma
Magas hőmérsékleti ellenállás
Korrozióállóság
Testreszabott tervezést biztosít
POGO PIN csatlakozó alkalmazás
