Pogo tűs csatlakozóvég tervezési követelményei

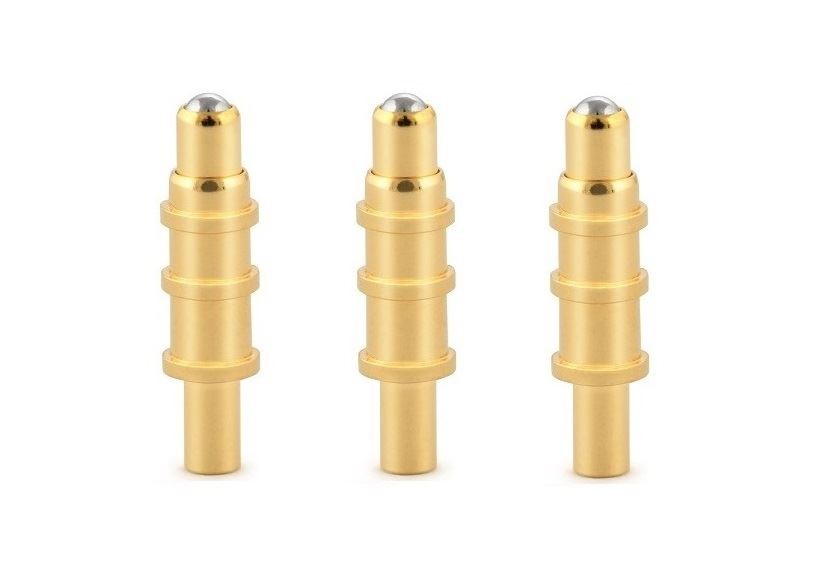

A Pogo Pin csatlakozó főként 6 részből áll, nevezetesen tűtengelyből, rugóból, kerámiagyöngyből, tűcsőből, műanyagból, kupakból (az alapvető vásárlói telepítési követelmények műanyag kupakkal is felszerelhetők a tűtengely védelmére). Vessen egy pillantást a're a pogo tűs csatlakozó érintkezőinek formai követelményeire.
1. Az érintkező végére vonatkozó tervezési követelmények:

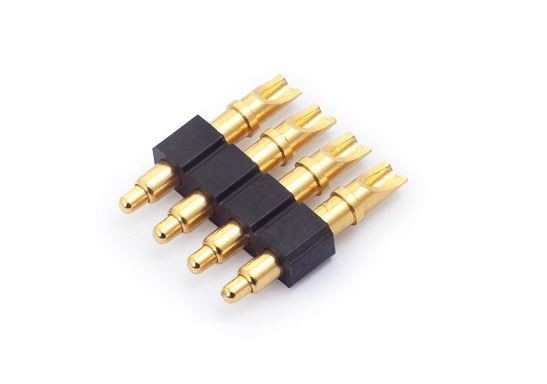

egy nem szabványos típusú érintkező, amelyet a komplett gép kábelkövetelményei szerint terveztek, először ellenőrizze a dugaszolható vég méretét, a termék telepítési formáját, a megjelenési módot és a kábel specifikációját. Ha a kábelt nem lehet meghatározni, a követendő elv az, hogy a vezetéknyílást az érintkező cikkszáma szerint kell megtervezni. A huzalozási lyuk megfelel a nagy vezetékhosszúságú vezetékek követelményeinek. A huzal maghuzal átmérőjének és a hegesztőpohár belső átmérőjének aránya általában 0,5-0,7; A huzal csatlakoztatásakor a tervezési elv az, hogy a kábelmag átmérője és az érintkező csatlakozónyílása megfelelő legyen, a huzalmag átmérőjének és a hegesztőfurat belső átmérőjének aránya általában 0,6-0,8.
2. A kapcsolatfelvétel végének nyomtatványára vonatkozó követelmények:
A pogo tűs csatlakozóban az érintkező fontos része a csatlakozónak, amely elsősorban a jelátvitelt viszi tovább. A csatlakozó kialakításában az érintkező az illeszkedő végből és a hátsó végből tevődik össze. A csatlakozóvég általában rugalmas részekből és merev részekből áll, hogy biztosítsa a csatlakozódugó és az aljzat közötti érintkezés megbízhatóságát; az érintkező hátsó vége a berendezés közötti kábelkapcsolat megvalósítása, a nyomtatott kártyák közötti összeköttetés, vagy a kábel és A táblák közötti összeköttetés a kábelcsatlakozásra szolgál. A csatlakozó kapocsvége egy hegesztőhuzal típusú, egy krimpelőhuzal típusú és egy szigetelő-lyukasztó típusú (IDC, forrasztás nélküli tekercstípus, nyomtatott lapokhoz, érintkezőkhöz használatos. A lezárási formák közé tartozik az egyenes hegesztés, hajlító hegesztés, felületi rögzítés és hegesztés szabad benyomható típus.
