A POGO PIN alapvető bemutatása
Miért van a POGO PIN-nek ferde szerkezete: A Pogo Pin dugattyújának alja általában ferde szerkezet. A ferde szerkezet feladata, hogy a Pogo Pin működés közben a tűt (Plunger) érintkezésben tartsa a tű belső falával (Tube), így az áram főleg áthalad rajta. Aranyozott tű (dugattyú) és tű (cső) a Pogo Pin stabilitásának és alacsony impedanciájának biztosítására.
Miért használ a POGO PIN kerek fejszerkezetet? Mivel a Pogo Pin általában viszonylag kicsi, a szükséges rugalmasság nem olyan erős. Ha power bankon vagy világításon használják, akkor a rugalmasság négy-ötszáz gramm vagy akár egy-két kilogramm. Természetesen jobb, ha laposra készítjük. , A lapos fej érintkezési felülete jelentős, ereje elegendő ahhoz, hogy az érintkezési felület oxidrétegét megtörje és teljesen érintkezzen. A legtöbb kerek fejet TWS Bluetooth headseteken és intelligens karkötős órákon használják. A maximális rugalmas erő nem haladja meg a 150 grammot (a töltődoboz gyűszűjének rugalmas ereje 20-35gf között van), és a felület és a felület közötti érintkezés szétszóródik, és a fejhallgatón lévő rézoszlop vége nem törik el. Az oxidréteg nem elegendő, ami rossz érintkezést és gyenge érintkezést eredményez. Ebben az időben, ha egy kerek fejszerkezetet használnak a pont-felület érintkezéshez, a rugalmas erő egy ponton összegyűlik, és az érintkezés természetesen sokkal elegendőbb lesz.
Teljesítményparaméter/teljesítményparaméter
kulcsfontosságú teljesítményparaméterek
A. Üzemi feszültség: kevesebb, mint 12 V DC
B. Névleges áramerősség: 1.0 Amper /tű
C. Üzemi hőmérséklet: -40 fok és 85 fok között.
D. Tárolási hőmérséklet: 25 fok plusz / -3 fok .
E. Munkakörnyezet páratartalma: 10% relatív páratartalom 90% relatív páratartalom között
F. Tartósság (élettartam): 10,000 ciklus.
G. Érintkezési ellenállás: 200 mOhm Max. @dolgozó stroke
(Működés közben: 200 mOhm/max.)
Pogo Pin gyártási folyamat
Pogo pin Összeszerelési mód/termék összeszerelési mód

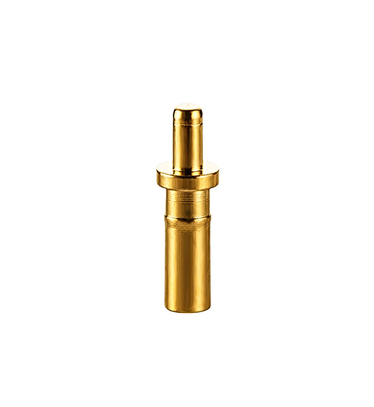

Csap (dugattyú): Sárgaréz aranyozott (C36{{10}}4), a galvanizáló réteg vastagsága a különböző alkalmazásoktól függően változik. Általában nikkelezett 1,25–2,5 um (átszámítva 50–100 µ"-re), majd aranyozott 0,075–0,75 um (átszámítva 3–30 µ"-re), vagy kompozit bevonási eljárás.
Tűcső (hordó): sárgaréz aranyozott (C36{{10}}4), a galvanizáló réteg vastagsága a különböző alkalmakkor változik. Általában nikkelezett 1,25–2,5 um (átszámítva 50–100 µ"-re), majd aranyozott 0,075–0,75 um (átszámítva 3–30 µ"-re), vagy kompozit bevonási eljárás.

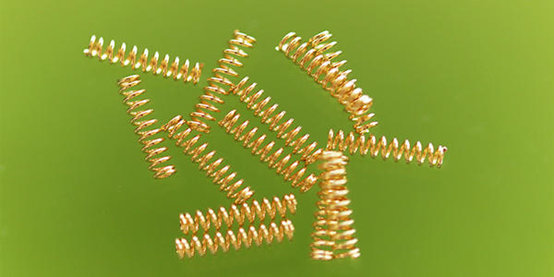

Rugó: SUS 304 vagy SWP (zongorahuzal)
Ház: PA46, PA9T, ebből PA4T és LCP halogénmentes anyagként használható
Burkolat (CAP): PA46, PA9T, ebből a PA4T és az LCP halogénmentes anyagokból készülhet
Milyen paramétereket kell megerősíteni, ha Pogo pint használunk a front-end tervezésben?
① Ellenőrizze a PCB kártya és a fülhallgató végén lévő rézoszlop érintkezési felületének távolságát (vagyis a POGO PIN-kód munkamagasságát).
② Ellenőrizze a PCB kártya és a töltődoboz műanyag felülete közötti távolságot (vagyis a POGO PIN tű maximális magasságát, a tű nem haladhatja meg ezt a magasságot).
③ Erősítse meg a PIN-tű középpontja és a kör közepe közötti távolságot

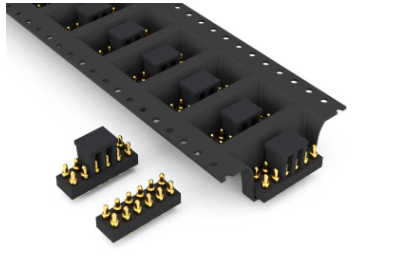

(Későbbi ragasztáskor erősítse meg a sapka méretét, hogy elkerülje az interferenciát az SMT foltozás során).
④ Ellenőrizze a nyomtatott áramköri lap méretét és a tábla alatti helyet
(Optimalizálva és továbbfejlesztve a POGO PIN-kódhoz).
PS: A nyomtatott áramköri lap átmérője 1,6 mm, a gyűszűt pedig átmenő táblás szerkezetté kell tenni, hogy a hatás jobb legyen, és a következő előnyökkel járjon: ① A tapasz szilárdabb; ② A tűcső helye megnő, a tűt jobban előnyomják, és az érintkezés elegendő.
Miért legyen ferde a tű alja: Ha laposra van készítve, akkor az áramot a rugó vezeti, amely nagy követelményeket támaszt a rugóval szemben, és a rugó olyan vékony, hogy könnyen kiég.
