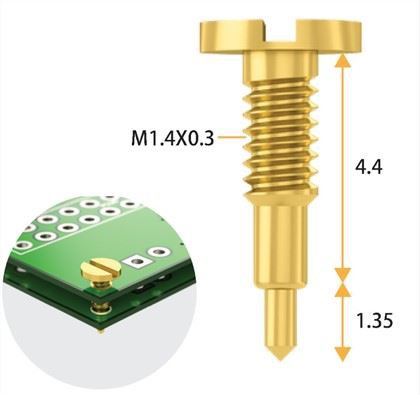

Pogo Pin megbízhatósági vizsgálati jelentésünk
| A megbízhatósági vizsgálat általános szabványai | |||||||||||
  | |||||||||||
| Nem | 测试类别Tesztkategória | 适用范围 Hatály | 测试项目 Tesztelemek | 测试要求 Vizsgálati követelmények | 评判标准 Ítélőtábla | 样品数 minták | 频率 frekvencia | ||||
| 1 | Bevonat felületi vizsgálata 表面处理试验 | 电镀品进料 Galvanizálási termék Anyaga | 附着力试验 Tapadási teszt | 1,采用钳子夹针管弯折90 fok一次1. Fogóval rögzítse a tűcsövet, és egyszer hajlítsa meg 90 fokkal 2,若大平面产品用百格模式,贴3M胶,呈90度角快速拉扯脱胶2. Ha a nagy lapos termék a 100 rácsos módot használja, ragasszon 3M ragasztót, és húzza meg 90-fokos szögben, hogy gyorsan eltávolítsa róla | 1,镀层无起皮,无脱落,（因基材龟裂导致镀层龟裂不算） 2,镀层脱落率应小于5 százalék 1. A bevonatnak nincs hámlása vagy leválása, (az alapanyagon lévő repedésekből adódó bevonatrepedések nem számítanak bele) 2. A bevonat leválási aránya 5 százaléknál kisebb legyen, | 5 db | 每批 Minden tétel | ||||
| 2 | pogo pin/铜柱 Rézoszlop | 镀层厚度 Bevonat vastagsága | 用膜厚仪实测,测试端部1mm位置（测试部位需与客户确认双方保持一致. | 不低于规格书标准 Nem alacsonyabb, mint a specifikációs szabvány | 5 db | 每批 Minden tétel | |||||
| 3 | 铜柱 Rézoszlop | 高温验证 Magas hőmérsékletű ellenőrzés | 需要贴片的铜柱:260 fok /3 perc,过炉后确认镀层情况 Foltozandó rézoszlopok: 260 fok /3 perc, ellenőrizze a bevonat állapotát a kemence után | 外观确认,无起泡,无脱层,无氧化变色 Megerősített megjelenés, nincs hólyagosodás, nincs delamináció, nincs oxidáció és elszíneződés | 100 százalék | 每批 Minden tétel | |||||
| 4 | Forraszthatóság 可焊性 | pogo pin/铜柱 Rézoszlop | 焊锡测试 Forrasztási teszt | 1.采用锡炉,不添加助焊剂, 2.调节锡炉温度,镀银镀金245±5 fok /其它镀层255±5 fok 3.浸锡时间2-3秒, 1. Az ónkemencével nem adunk hozzá folyósítószert, 2. Állítsa be az ónkemence hőmérsékletét 245±5 fokra ezüstözött és 255±5 fokra egyéb bevonatok esetén. Csipesz segítségével tartsa a terméket forrasztási oldalával lefelé, és finoman nyomja be a termék forrasztóvégét az ón felületébe. 3. Mártási idő 2-3 másodperc, | 确认焊接端面焊锡润湿面积大于95 százalék 为OK,无锡点脱落现象.Ellenőrizze, hogy a forrasztási felületen a forrasztási felület rendben van, és a leesés nem nagyobb, mint 95 pont. | 5 db | 每批 Minden tétel | ||||
| 5 | Mechanikai 结构 | pogo pin | 弹力测试 Rugalmassági teszt | és 将顶针固定好,用弹力机测试, 上端向下压顶针头, 下压行程为图纸上设计皜 a fej lefelé, az elasztikus lefelé és a felső teszt löket a rajzon tervezett munkalöket | 1) 弹力值应在规格书设计范围公差内; 2) 测试过程无卡死,无缩头 1) A rugalmassági értéknek a specifikáció tervezési tartományának tűréshatárán belül kell lennie; 2) Nincs elakadás és zsugorodás a vizsgálat során | 5 db | 每批 Minden tétel | ||||
| 6 | környezetbarát 环保 | 进料/成品 Anyagok/Végtermékek | RoHS | 依据欧盟RoHS环保标准,用日瑞RoHS仪EDX-1800B测试 Az EU RoHS környezetvédelmi szabványa szerint, tesztelje a Tianrui RoHS EDX műszerrel-1800B | 符合环保RoHS Megfelel a környezetvédelmi RoHS előírásainak | 计数率大于1000为准 Több mint 1000 | 每批或适量 Tételenként vagy megfelelő mennyiségben | ||||
| 7 | Környezeti korrózió 环境腐蚀 | pogo pin/铜柱 | 中性盐雾测试 Semleges sópermet teszt | 1. 测试条件:盐水浓度:5±1％, PH值6.5-7.2 (35 fok) 2. 试验箱温度:35±2 fok, 压力桶温度:47±2 fok 3. 喷雾量收集:1-2mL/óra.80 cm², 4. 测试时间:连续喷雾48hours（依规格书定义为准） 5. 测试完成后,以清水冲洗样品表面,并用毛刷将样品表面的Nacl沉积物去除 6. 取出后常温下恢复2H后观察试样外观符合规定要求 1. Vizsgálati feltételek: sóoldat koncentráció: 5±1 százalék, PH-érték 6.{{35}}. 2. Tesztkamra hőmérséklet: 35±2 fok, nyomáshordó hőmérséklet: 47±2 fok 3. A permetezés mennyisége: 1-2mL/óra.80 cm², 4. Tesztidő: 48 óra folyamatos permetezés (a specifikációban meghatározottak szerint) 5. A vizsgálat befejezése után öblítse le a minta felületét tiszta vízzel, és kefével távolítsa el a NaCl-lerakódásokat a minta felületéről 6. Kivétel után térjen vissza szobahőmérsékletre 2 órára, és figyelje meg, hogy a minta megjelenése megfelel-e az előírt követelményeknek. | 1.镀层应无腐蚀,脱落,起泡等现象. 2.盐雾一般参考第9等级确认（见附表）. 1. A bevonatnak mentesnek kell lennie a korróziótól, hámlástól, hólyagosodástól stb. 2. A sóköd általában a 9. szintű megerősítésre utal (lásd a mellékelt táblázatot). | 5 db | 每3个月 3 havonta | ||||
| 8 | pogo pin/铜柱 Rézoszlop | 交变盐雾测试（此为客户模式） | 1. 喷雾:等盐雾箱内的温度达到35 fok （依中性盐雾参数）, 2. 测试样品在75 fok 烤箱预热30min后,再立即取出样品投入盐雾箱,连续喷雾2H. 3. 高温高湿:转移到55 fok ±2/95 százalék RH±3 százalék 湿热箱中储存22H（样品放在塑胶托盘上）. 4. 以上2步为一个循环,每个循环检查一次外观是否有腐蚀 5. 实验后,取出样机用清水清洗后,常温放置2H再确认样品 6. POGO PIN执行1个循环,铜柱执行3个循环（镀层10迈以上）1. Permetezés: Várjon, amíg a sószóró dobozban a hőmérséklet eléri a 35 fokot (a semleges sópermet paramétereknek megfelelően), 2. Miután a vizsgálati mintát a sütőben 75 fokon 30 percig előmelegítettük, azonnal vegyük ki a mintát és helyezzük a sószóró dobozba, és 2 órán keresztül folyamatosan permetezzük. 3. Magas hőmérséklet és magas páratartalom: tegyük át 55 fokos ±2/95 százalékos relatív páratartalom ±3 százalékos nedves fűtőszekrénybe, és tároljuk 22 órán keresztül (a mintát a műanyag tálcára helyezzük). 4. A fenti két lépés egy ciklus, minden ciklust ellenőriznek korrózió szempontjából 5. A kísérlet után vegye ki a prototípust és mossa le tiszta vízzel, majd helyezze szobahőmérsékleten 2 órára a minta megerősítéséhez. 6. A POGO PIN 1 ciklust, a rézoszlop 3 ciklust hajt végre (a bevonatréteg több mint 10 mérföld) | 1.镀层应无腐蚀,脱落, 起泡等现象. 1. A bevonatnak mentesnek kell lennie a korróziótól, hámlástól, hólyagosodástól stb. | 5 db | 试产阶段验证 Érvényesítés a próbagyártás során | |||||
| 9 | pogo pin/铜柱 Rézoszlop | 人工汗液（不适用镀镍品） | 耐汗测试: 1. 用浸泡汗液（酸性PH=4.7/碱性PH=9}.5）后的白色棉布（浸透）贴在产品 2. 放入 恒温箱 恒温箱 55 fok ± 2/95 százalék Rh ± 3 százalék 存储 （依镀层 结构 决定 试验 时间 长度）） 将 产品 取 出去 除 表面 汗液 和 结晶体 擦试 干净 干净 常温下 常温下 静置 静置 静置 静置 小时 取 出去 除 除 的 汗液 和 结晶体检查产品外观. 备注: 1.无纺布侵透1分钟（提起布不能有滴水现象）,如无侵透,可适当延长侵蚀时间; 2.无尘布对折,将产品放在对折的无尘布内,（无尘布尺寸大于10cm以上） | 表面镀层应无腐蚀,无氧化,无脱落,无起泡. A felületi bevonatnak mentesnek kell lennie korróziótól, oxidációtól, leválástól és hólyagosodástól. | 5 db | 试产阶段验证 Érvényesítés a próbagyártás során | |||||
| 10 | élettartam teszt 寿命测试 | pogo pin | 弹针按压寿命 A rugós tű élettartama | 室内常温条件:10-35 fok /20 százalék ~80 százalék relatív páratartalom 1.把样品固定在怕打测试机上 2.除有特别规定,弹压速度以每小时不超过1200±100ciklus 3.外观目视检查及依照产品规格书之检测项目检测 4.记录数据 Normál beltéri hőmérséklet: 10-35 fok /20 százalék ~80 százalék relatív páratartalom 1. Rögzítse a mintát a vizsgálógépen 2. Hacsak nincsenek speciális előírások, a visszapattanási sebesség nem haladhatja meg az 1200±100 ciklust óránként 3. A megjelenés szemrevételezése és az ellenőrző tételek vizsgálata a termékleírásoknak megfelelően 4. Rögzítse az adatokat | 1.正常寿命10000次后弹力测试符合规格的公差要求, 2.特殊客户的寿命次数依客户为准 1. A rugalmassági vizsgálat 10,000 normál élettartam után megfelel a specifikáció tűréskövetelményeinek. 2. A speciális ügyfelek élettartamának száma az ügyféltől függ | 5 db | 试产阶段验证 Érvényesítés a próbagyártás során | ||||
| 11 | Aktuális terhelési teszt 电流负荷测试 | pogo pin | 电流负荷测试 Aktuális terhelési teszt | 测试前确认客户整机的电流峰值,作为测试输出电流 1.调节输出电压值与规格对应（适用范围电压0-30V） 2.启动下压装置,调节预压行程值 3.设定输出电流值（适用范围电流0-20A）,并启动测试 4.持续测试2H A teszt előtt ellenőrizze az ügyfél teljes gépének jelenlegi csúcsértékét mint teszt kimeneti áramot 1. Állítsa be a kimeneti feszültség értékét úgy, hogy az megfeleljen a specifikációknak (alkalmazható tartományi feszültség 0-30V) 2. Indítsa el a présberendezést és állítsa be az előfeszített löket értékét 3. Állítsa be a kimeneti áramértéket (0-20A alkalmazható tartományáram), és indítsa el a tesztet 4. Folyamatos tesztelés 2H | 1.确认不可烧毁,不可起电弧（一旦发生立即停止试验） 2.复测弹力与阻抗是否符合规格书设定公差 3. 必要 时 需 监测 监测 监测 Pogo PIN 本体 温升 数据 （体积 大 的 顶针 执行 执行） 温升值 温升值 不 高出 试验 环境 温度 的 50 százalék 1 azonnal tesztelni) 2. Ellenőrizze újra, hogy a rugalmasság és az impedancia megfelel-e a specifikációban megadott tűrésnek 3. Szükség esetén ellenőrizni kell a POGO PIN test hőmérséklet-emelkedési adatait (a nagy gyűszű végrehajtható), és a hőmérséklet-emelkedés értéke nem lehet nagyobb, mint a tesztkörnyezet hőmérsékletének 50 százaléka | 5 DB | 试产阶段验证 | ||||
| 12 | Elektrolitikus korrózió 电解腐蚀 | pogo pin/铜柱（镀铑釕专用） | 电解测试（正负极短路模式）Elektrolízis teszt (pozitív és negatív rövidzárlati mód) | 1.在量杯中倒入汗液4.7PH约50 ml, 2.正负极各固定一个产品,浸入汗液约1mm位置,固定正负极间距1cm, 3.电压DC5V,电流30mA,（需配负载电阻,汗液阻值约100欧） 4.在汗液中通电每30秒/确认一次,电解次数依镀层决定.1. Öntsön izzadságot 4,7PH körülbelül 50 ml-t a mérőpohárba, 2. Rögzítsen egy terméket a pozitív és negatív elektródákhoz, merítse körülbelül 1 mm-re izzadságba, és rögzítse a pozitív és negatív elektródák közötti távolságot 1 cm-rel. 3. Feszültség DC5V, áramerősség 30mA, (terhelési ellenállás szükséges, verejtékezési ellenállás kb. 100 ohm) 4. Kapcsolja be izzadtságban 30 másodpercenként / egyszer erősítse meg, az elektrolízis száma a bevonatrétegtől függ. | a 需根据镀层结构和厚度决定电解次数,最高标准电解30次,镀层无腐蚀,脱萳) megfelelő vastagságig. A legmagasabb szabvány a 30-as elektrolízis, és a bevonatnak nincsenek olyan hibái, mint a korrózió, a hámlás és a hólyagosodás. | 5 DB | 试产阶段验证 Érvényesítés a próbagyártás során | ||||
| 13 | Környezeti hőmérséklet 环境温度 | pogo pin/铜柱 Rézoszlop | 高温储存 Magas hőmérsékletű tárolás | 在高温85 fok ±2fokozat 储存168H,结束取出在室内环境下恢复2H再确认.Tárolja magas, 85 fokos ±2 fokos hőmérsékleten 168 órán át, kivétel után 2 órára térjen vissza beltéri környezetbe a megerősítéshez. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常; 轻微变色可. ; enyhe elszíneződés elfogadható. | 5 db | 试产阶段验证 Érvényesítés a próbagyártás során | ||||
| 14 | pogo pin/铜柱 Rézoszlop | 低温储存 Alacsony hőmérsékletű tárolás | 在低温 -40 fok ±2 fok 储存168H,结束取出在室内环境下恢复2H再确认. Tárolja alacsony hőmérsékleten, {{4} fok után 1 ± 2, visszaállítás után 1 ± 2 fok 2 órára beltéri környezetben, és erősítse meg újra. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常; 轻微变色可. ; enyhe elszíneződés elfogadható. | 5 db | 试产阶段验证 Érvényesítés a próbagyártás során | |||||
| 15 | pogo pin/铜柱 Rézoszlop | 高低温湿热循环 Magas és alacsony hőmérsékletű nedves hőciklus | 先高温高湿 60 fok ±2fokozat/95 százalék RH±3 százalék :12H,转低温-30 fok :12H,升温速率3 fok /1min,降温速率1 fok /1min,试验箱内,试验箱内放置（箱内放置（7个.环境下恢复2H再确认. Először is, magas hőmérséklet és magas páratartalom 60 fok ±2 fok /95 százalék relatív páratartalom ±3 százalék : 12H, alacsony hőmérsékletre állítás -30 fok : 12h, fűtési sebesség 3 fok /1 perc, hűtési sebesség 1 fok /1 perc, elhelyezve a tesztdobozban (7 ciklus) 168H, fejezze be az eltávolítást, és térjen vissza a 2H-ra a beltéri környezetben az újbóli megerősítéshez. | 产品表面无起泡,氧化,变形,起翘,明显变色,镀层脱落等异常; 轻微变色可. ; enyhe elszíneződés elfogadható. | 5 db | 试产阶段验证 Érvényesítés a próbagyártás során | |||||
| 盐雾等级附表 Sópermetezési fokozatok ütemezése | |||||||||||
| 10级:无缺陷面积,外观评级A,试样表面外观无变化; 10. fokozat: Nincs hibaterület, A megjelenési besorolás, a minta felületének megjelenése nem változott; | |||||||||||
| 9级:缺陷面积占比不超过0,1 százalék ,外观评级B,试样表面有轻微到中度的变色; 9. fokozat: A hibaterület legfeljebb 0,1 százalékot tesz ki, a megjelenési besorolás B, és a minta felülete enyhe vagy közepes elszíneződést mutat; | |||||||||||
| 8级:缺陷面积占比介于{1}},1 százalék -0,25 százalék ,外观评级C,试样表面严重变色或有殐耚色或有析色或有析; 8. fokozat: A hibaterület 0,1 százalék és 0,25 százalék között van, a megjelenési besorolás pedig C. A minta felülete erősen elszíneződött vagy nagyon enyhén korróziós; | |||||||||||
| 7 级:缺陷面积占比0,25 százalék -0,5 százalék ,外观评级D,试样表面严重的失光火出的失光火出现枚躻出现枛 7. szint: A hibaterület 0,25–0,5 százalékot tesz ki, a megjelenési besorolás pedig D. A minta felületén tapasztalható súlyos fényveszteség nagyon enyhe korróziós termékeket mutat; | |||||||||||
| 6级:缺陷面积占比0,5 százalék -1.0 százalék ,外观评级E,试样表面严重的失娉,或在试栺占州试层的腐蚀产物或点蚀.6. szint: A hibaterület 0,5 százaléktól 1.0 százalékig terjed, a megjelenési besorolás E, a minta felülete súlyosan elveszett, vagy a minta részleges felületén vékony korróziós termék vagy lyukréteg található | |||||||||||
| 5 级:缺陷面积占比1.0 százalék -2,5 százalék ,外观评级F,试样表面有腐蚀产物帪或丈䆋,且; 5. szint: A hibák 1.0 százaléktól 2,5 százalékig terjednek, megjelenési besorolás F, a minta felületén korróziós termékek vagy lyukkorrózió vannak, és ezek egyike a minta teljes felületén eloszlik; | |||||||||||
| 4级:缺陷面积占比2,5 százalék -5 százalék ,外观评级G,试样表面上有厚的腐蚀产物层或点评; 4. szint: A hibaterület 2,5–5 százalékot tesz ki, a megjelenési besorolás G, és vastag korróziós termékréteg vagy lyukak találhatók a minta felületén; | |||||||||||
| 3级:缺陷面积占比5 százalék -10 százalék ,外观评级H,试样表面上有非常厚的腐蚀产物层暀产物层或; 3. szint: A hibaterület 5-10 százalékot tesz ki, a megjelenési besorolás H, nagyon vastag korróziós termékréteg vagy lyukkorrózió van a minta felületén, és mély lyukkorrózió van; | |||||||||||
| 2级:缺陷面积占比10 százalék -25 százalék ,外观评级I,试样出现了基体金属腐蚀的现象; 2. szint: A hibaterület 10–25 százalékot tesz ki, a megjelenés I-es besorolású, és a minta nem nemesfémkorróziós; | |||||||||||
| 1级:缺陷面积占比25 százalék -50 százalék ,属严重腐蚀现象.1. szint: A hibaterület 25-50 százalékot tesz ki, ami komoly korróziós jelenség. | |||||||||||
