Reflow forrasztás és hullámforrasztás a Pogo Pin Projectben
A Pogo Pin csatlakozók általában két forrasztási módot használnak: újrafolyós forrasztást és hullámforrasztást.

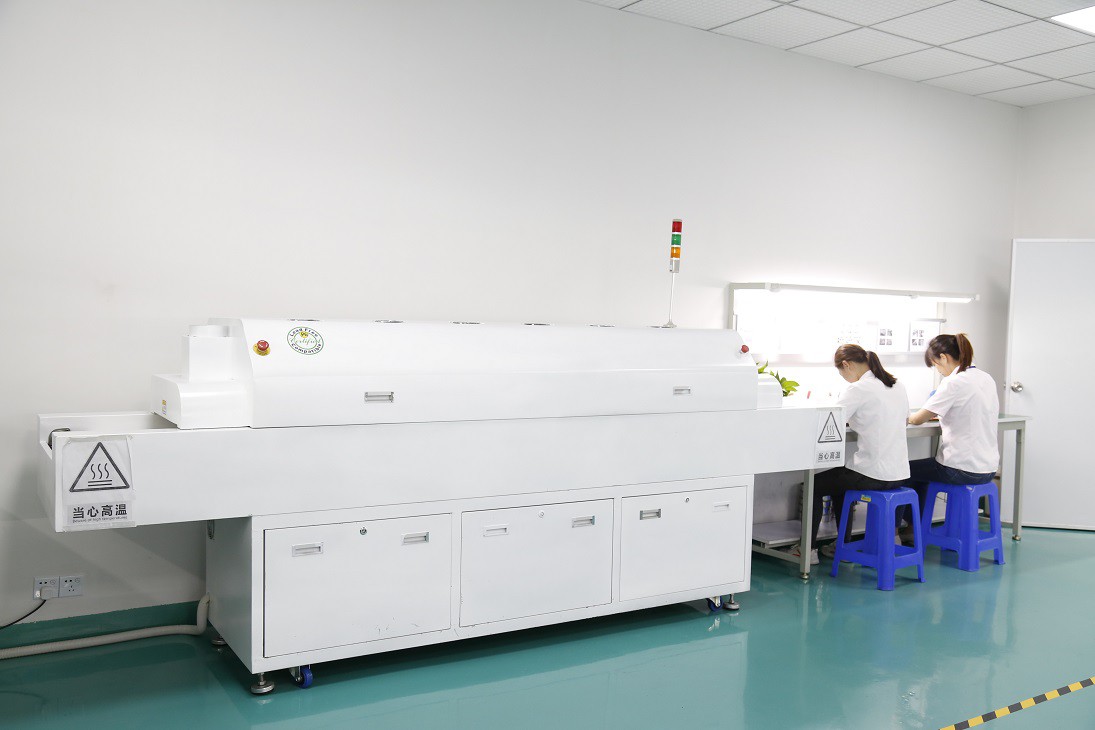

Az újrafolyós forrasztás a NYÁK kártya párnáinak (érintkezőbetéteinek) felületére forrasztópaszta felkenését jelenti. Egy vagy több elektronikus alkatrész csatlakoztatása után a forrasztást több hőmérsékletű visszafolyós kemencében történő hevítéssel hajtják végre a tartós kötési kötés elérése érdekében.
Napjaink digitális elektronikai termékei az ultra-kicsi, ultrafinom és ultravékony irányba fejlődnek. A belső szerkezeti tervezési tér egyre kompaktabb, a nyomtatott áramköri lap tervezési elrendezése egyre kompaktabb, a termináltermékek egyre gyorsabban frissülnek, az értékesítési volumen pedig növekszik. Egyre feljebb kerül, és a hullámforrasztás és a kézi forrasztás sem tudott megfelelni a fejlődésének. Csak reflow forrasztási technológia alkalmazásával lehet nagy pontosságú, nagy hatékonyságú és jó minőségű SMT tapaszgyártást végezni. A Pogo Pin csatlakozókat széles körben használják fogyasztói elektronikus mobil terminálokban és ipari elektronikai termékekben kis méretük, hosszú élettartamuk, nagy áramuk, szép megjelenésük és a tervezőmérnökök számára kényelmes szerkezeti kialakításuk miatt.
A Pogo Pin csatlakozók kétféleképpen állnak rendelkezésre:

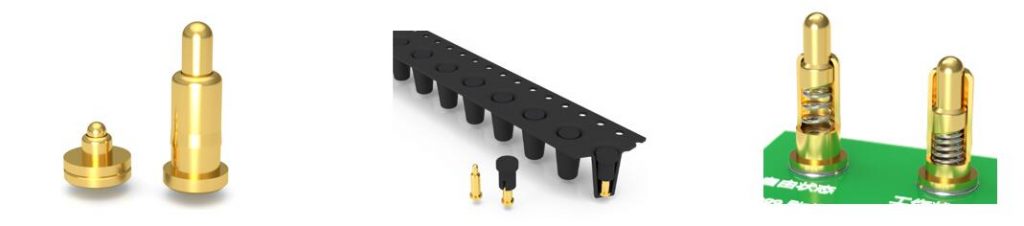

Az első a lapos fenekű patch típus, amely a nyomtatott áramköri lap felületére van felszerelve. SMT felületi szerelési technológiának hívjuk, az alábbiak szerint:

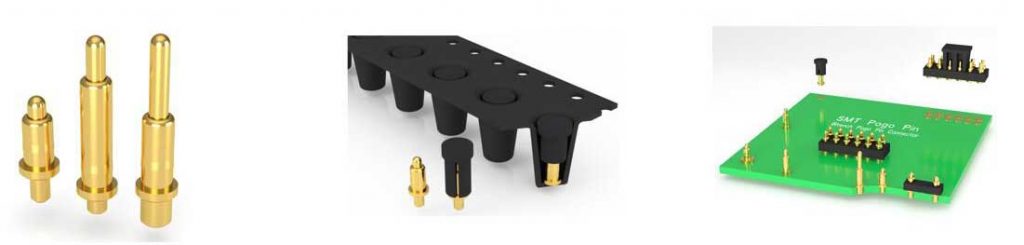

A második a NYÁK kártya lyukfoltos hegesztésébe illesztett csapszeggel, ezt hívjuk plug-in SMT patch hegesztésnek, ami szintén egyfajta visszafolyó forrasztás. Ennek a módszernek a célja az alkatrészek megfogási erejének javítása. Erősebben van rögzítve a nyomtatott áramköri laphoz. Az alábbiak szerint:
2. Hullámforrasztás
A hullámforrasztás olyan folyamat, amelyben olvadt forrasztóanyaggal forrasztják az alkatrészeket, amelyek forrasztási hullámhegyeket képeznek. Ehhez a forrasztási módszerhez először az alkatrészek tüskéit kell behelyezni a PCB nyílásaiba. A hullámforrasztás alkalmas nagy teherbírású, dugaszolható tűs elektronikus alkatrészekhez, de nem önsúlyú elektronikus alkatrészekhez. Nagyon könnyű és tűmentes SMD elektronikai alkatrészek forrasztása.
