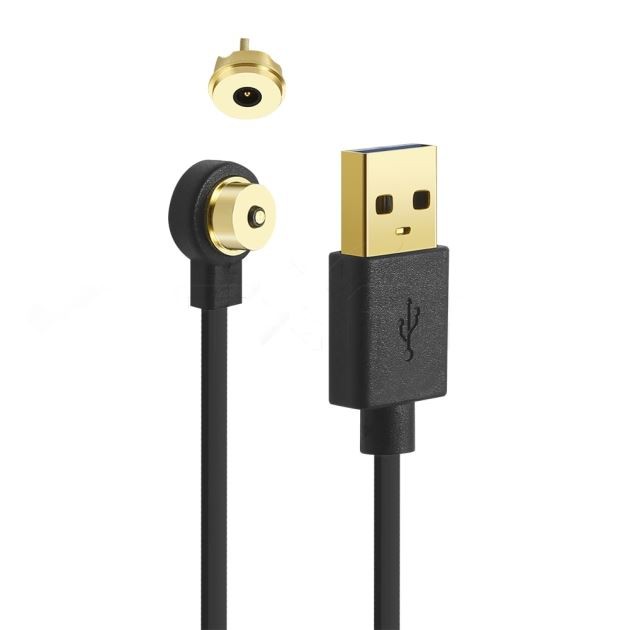

A pogo tűs csatlakozó érintkezőjére vonatkozó követelmények
Először is, az érintkező végének tervezési követelményei:
egy nem szabványos típusú érintkező. A komplett gép kábelkövetelményei szerint készült. Először meg kell határozni a dugaszolható vég méretét, a termék beépítési formáját, a megjelenés módját és a kábel specifikációját. Ha a kábelt nem lehet meghatározni, a követendő elv az, hogy a vezetéknyílást az érintkező cikkszáma szerint kell megtervezni. A huzalozási furatnak meg kell felelnie a nagy huzalhosszúságú vezetékek követelményeinek. A huzal maghuzal átmérőjének és a hegesztőpohár belső átmérőjének aránya általában 0,5-0,7; A huzal csatlakoztatásakor a tervezési elv az, hogy a kábelmag átmérője és az érintkező csatlakozónyílása összhangban legyen egymással, valamint a huzal maghuzalának átmérőjének és a hegesztés belső átmérőjének aránya lyuk általában 0,6-0,8.
Másodszor, a kapcsolatfelvételi űrlap követelményei:
A pogo tűs csatlakozóban az érintkező fontos része a csatlakozónak, fő feladata a jelek továbbítása. A csatlakozó kialakításában az érintkező két részből áll: az illeszkedő végből és a hátsó végből. A csatlakozóvég általában rugalmas részekből és merev részekből áll, hogy biztosítsa a csatlakozódugó és az aljzat közötti érintkezés megbízhatóságát; az érintkező vége megvalósíthatja a berendezések közötti kábelkapcsolatot, a nyomtatott kártyák vagy a kábel közötti összeköttetést. A csatlakozó kapocsvége hegesztőhuzal típusú, krimpelőhuzal típusú és szigetelő-lyukasztó típusú (IDC, forrasztás nélküli tekercselés, nyomtatott lapon használatos, Az érintkezőkapcsok csatlakozási formái közé tartozik az egyenes hegesztés, hajlító hegesztés, felületi szerelés, és hegesztésmentes besajtolásos típus.
