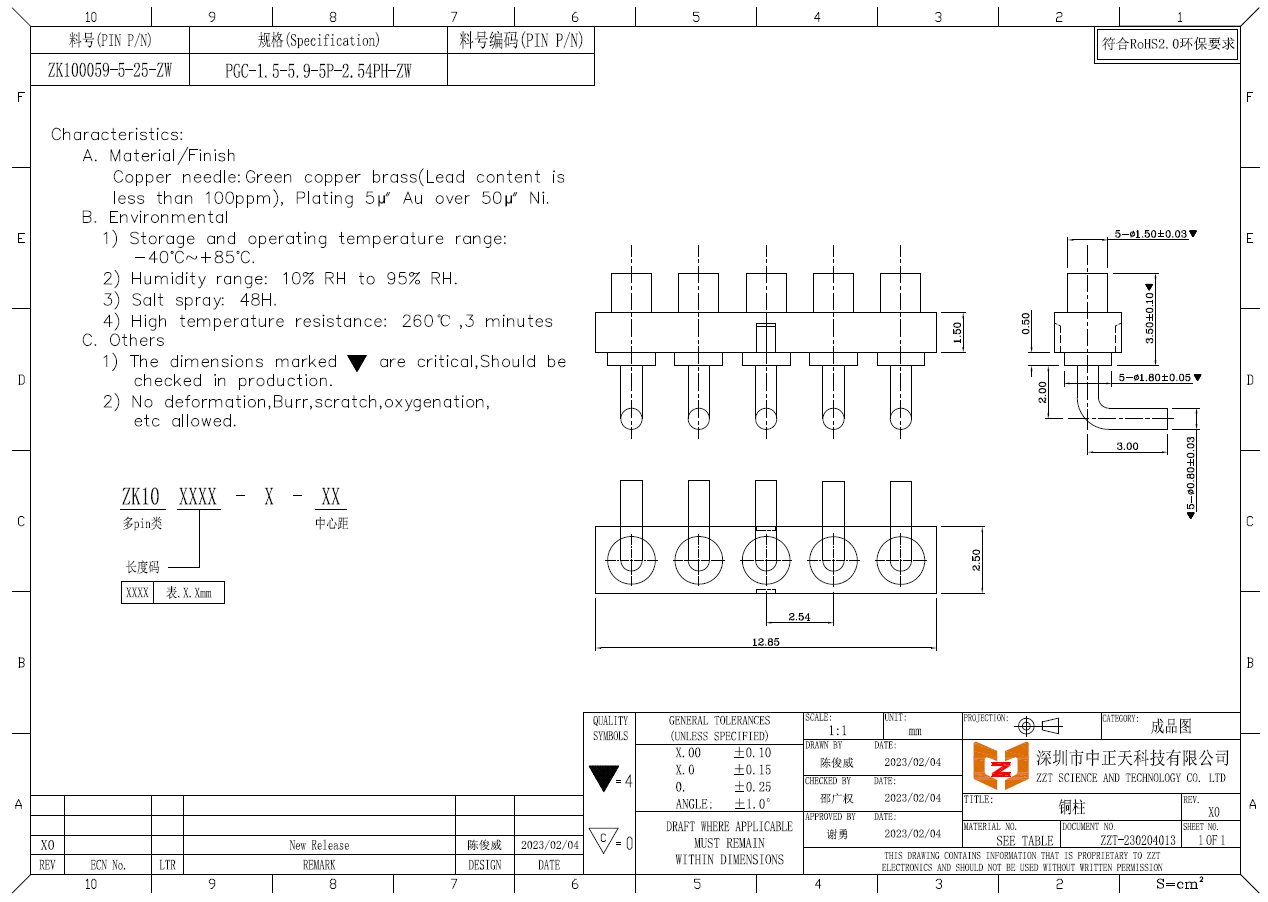

Jobb Angel 5PIN dugós és női Pogo tűs csatlakozó
A rugós gyűszű egy rugós szonda, amelyet a tű három lényeges része, a tűcső és a rugó alkot, miután precíziós műszerrel szegecselték. Pogo pinnek, pogopin rugós elektróda oszlopnak, Spring Loadednek vagy pogopinnek is nevezik. A rugós gyűszű tűjének alja általában ferde szerkezet.
A ferde szerkezet funkciója annak biztosítása, hogy a pogopin a kezet a tűcső belső falával érintkezésben tartsa működés közben, így az áram főként az aranyozott tűn és a tűcsövön halad át, így biztosítva a stabilitást és az alacsony értéket. a pogopin impedanciája.
A rugós gyűszűket általában precíziós csatlakozásokhoz használják elektronikai termékekben, mint például mobiltelefonok, kommunikáció, autók, orvosi, űrkutatás stb.; mivel a rugós gyűszű kiváló szonda, a térfogat nagyon kicsire tehető, így precíziós csatlakozókban használva csökkentheti a csatlakozási költséget. Csökkentse a készülék súlyát, takarítson meg helyet, és szebbé tegye a termék megjelenését (például ultravékony mobiltelefonok, okosórák, elektronikus cigaretták stb.).
Hat általános pogopin stílus és jellemző:
Lapos fenekű pogopin: jó stabilitás, a tűcső alja lapos fenekű, könnyen forrasztható a PCB lappal
Dugaszolható pogopin: A tűcső végén van egy pozicionáló tüske, és a NYÁK lapra forrasztva nem lesz eltérés, és a pozicionáló hatás jó;

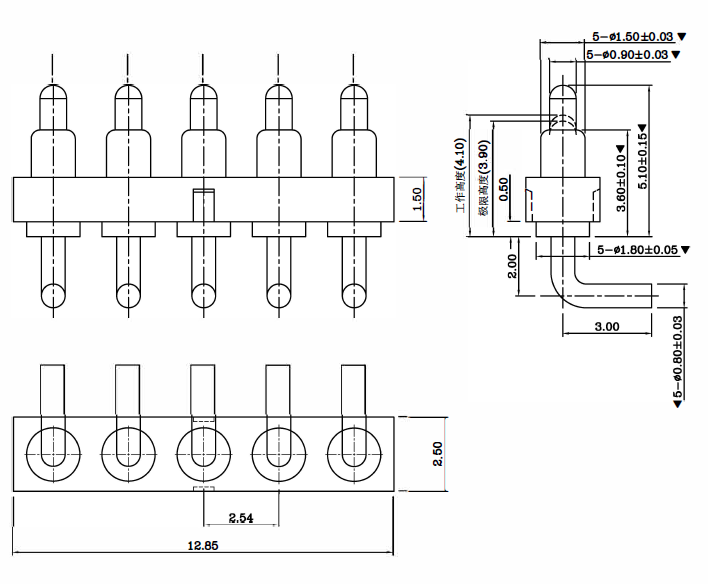

Hajlító pogopin: a farok hajlított, így a tervezőknek több választási lehetőséget biztosítanak a helykihasználás terén;
Kétfejű pogopin: A kétfejű és kettős működésű kialakítás lehetővé teszi a mérnökök számára, hogy nagyobb rugalmasságot biztosítsanak a kártyák közötti kétirányú kapcsolatnál
Forrasztóhuzal pogopin: Kábelvéghez alkalmas, huzallal könnyen forrasztható
Menetes pogopin: a speciális specifikációkkal rendelkező termékek a vásárlók különböző igényeit elégíthetik ki.
