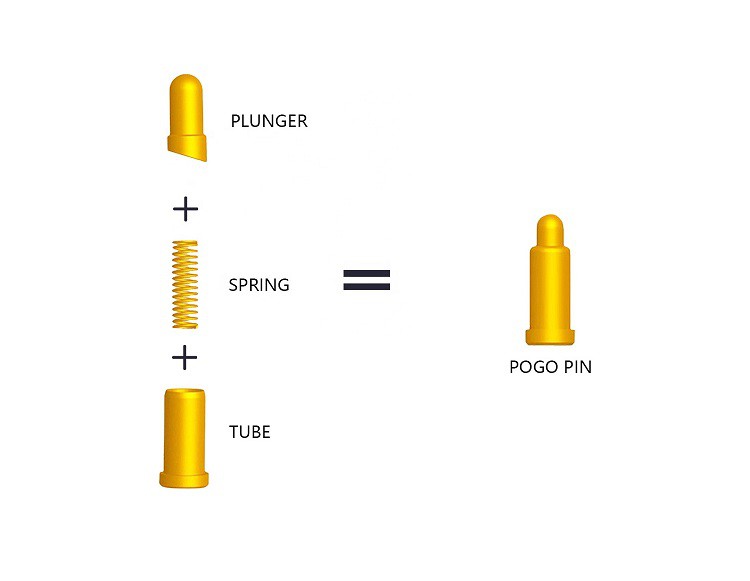

Pogo tűs csatlakozó felépítése
A piac fejlődésével és a terméktechnológia korszerűsítésével egyre több fogyasztó nemcsak a termék többfunkciósságára korlátozódik, hanem a stílusos megjelenésre, valamint a kicsi és vékony megjelenésre is. A gyártás és a tervezés szempontjából azonban egy ilyen termék óriási kihívást jelent minden elektronikai termékmérnök számára. A szerkezeti tervezési tér és a csatlakozók szabványos specifikációi miatt a mérnökök számára nehéz jó választást találni a kivitelezéshez. Ezen túlmenően, a pogo csapoknak nyilvánvaló előnyei vannak az összeszerelési költségek, az élettartam, a mintaciklus és a szerkezeti tér költségei tekintetében.
A pogo tű fő funkciója a túláram, 20MA-10A között. Főleg a pogocsap átmérőjére, magasságára és borítására vonatkozó szigorú előírások vannak érvényben.

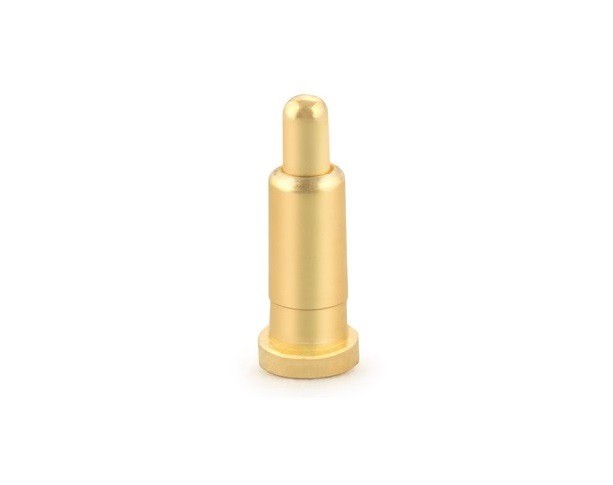

A pogo tű tű sima felületet igényel egy kis kerek félgömbbe. Tű tervezési követelményei POGOPIN pogo csapokhoz.

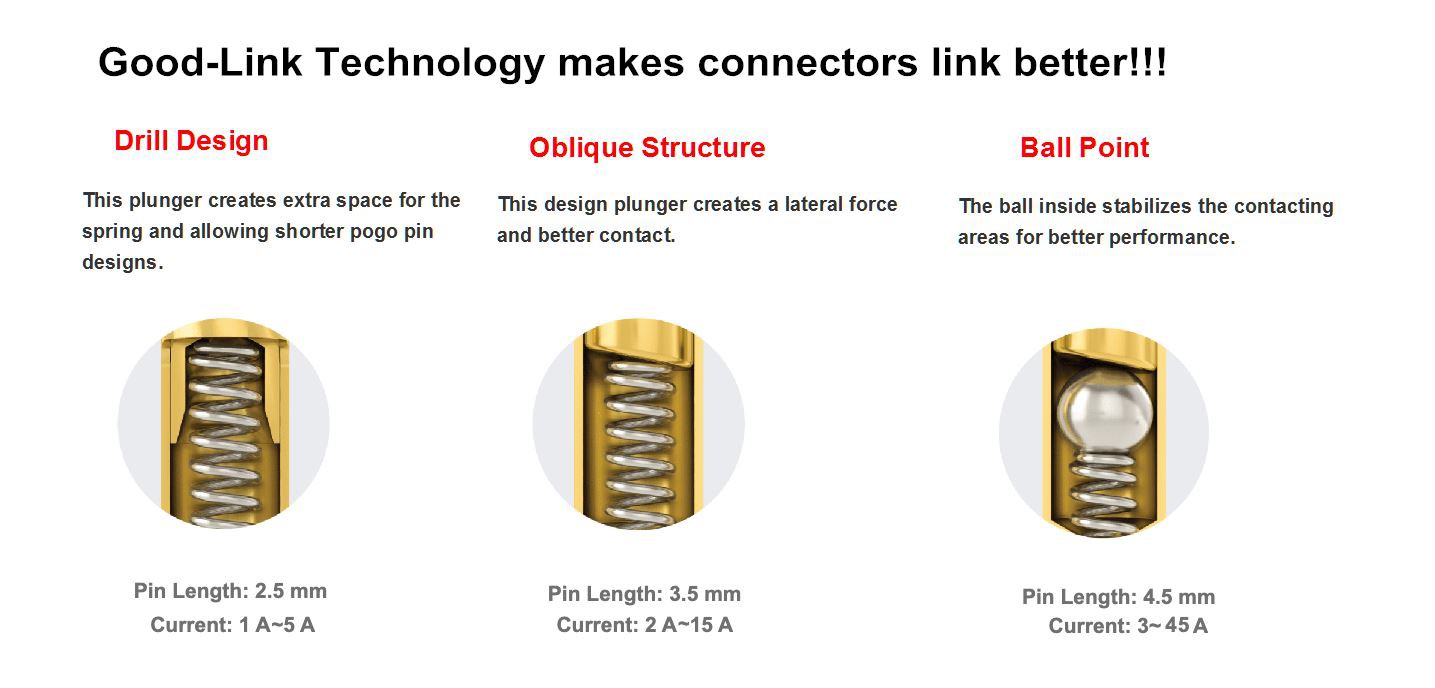

Ferde: Annak érdekében, hogy a tű munka közben mindig érintkezzen a tűcsővel, a Tyco Hanze a tűnek a rugóval érintkező végét ferdére vágta. Ez a tervezési koncepció alacsony és stabil érintkezési impedanciát biztosít a termék stabil vezetése érdekében. A hátsó fúró kialakítás jó választás kis méretű csatlakozókhoz, amelyek megfelelnek az ügyfelek rugalmassági követelményeinek
Az ehhez a kialakításhoz illeszkedő rugó hossza meghaladhatja a tűcső hosszát. Korlátozott hely esetén a fordított fúrás kialakításával stabil rugalmas löketet lehet elérni. A lapos fenekű kialakítás nem lesz elérhetetlen a tű és a tűcső szerkezetének bizonyos körülményei miatt, amelyek hatására az áram átmegy a tűcsövön, és a tűcső fala egyenesen halad a rugó mentén, ami miatt az ellenállás túl nagy lesz és a feszültség nagy ívben csökken.
