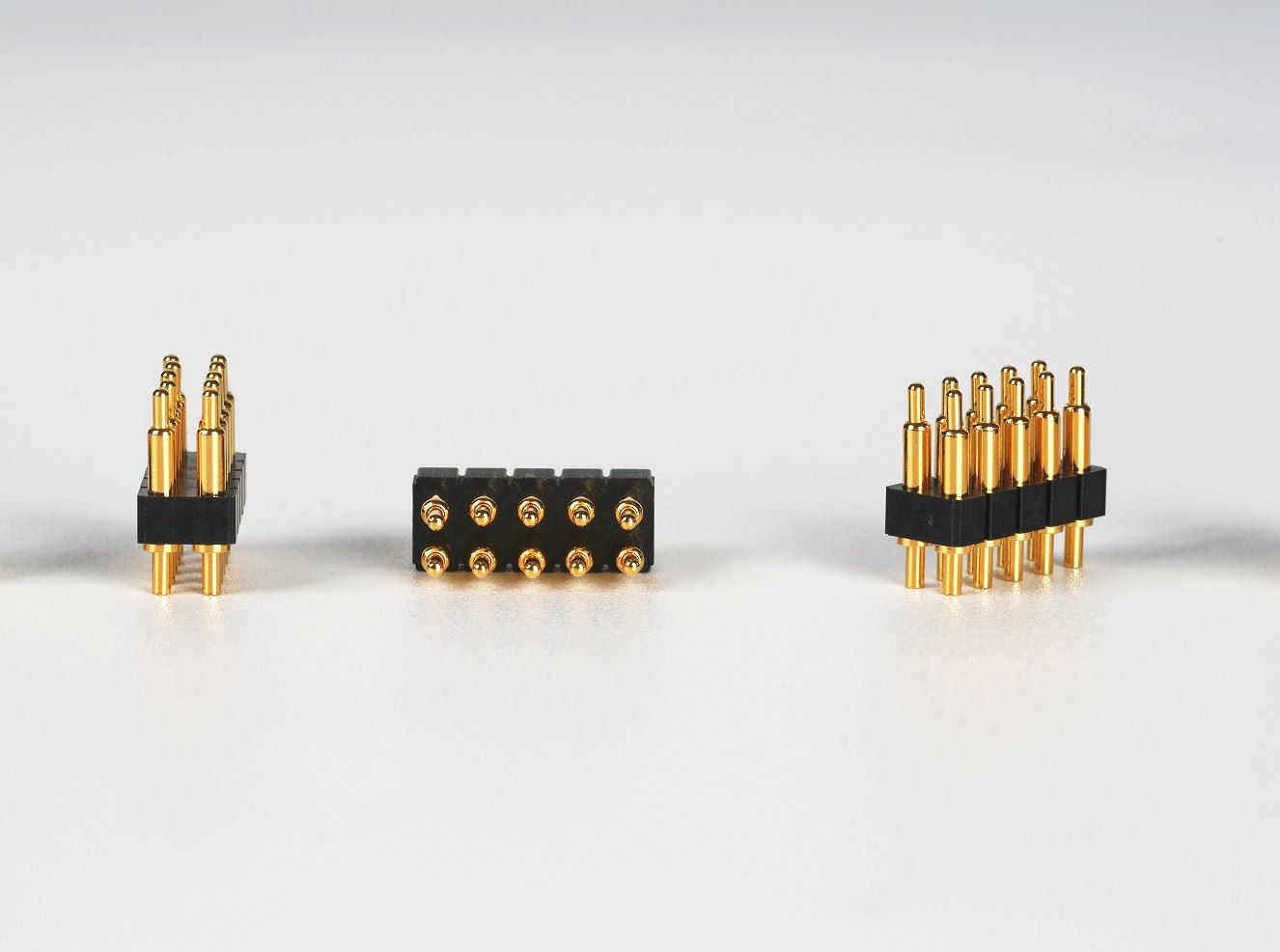

A csatlakozó alapfelépítése
A csatlakozó alapvető szerkezeti részei főleg ① érintkezőt tartalmaznak; ② szigetelő; ③ shell (típustól függően); ④ tartozékok.
1. Az érintkezők (érintkezők) a csatlakozó mag részeire vonatkoznak az elektromos csatlakozási funkció befejezéséhez. Általában egy érintkezőpár egy apa érintkeződarabból és egy anya érintkeződarabból áll, és az elektromos csatlakozás az anya és a apa érintkeződarabok behelyezésével történik.
A dugós érintkező merev rész, alakja hengeres (kerek csap), négyzet alakú hengeres (négyzetes tű) vagy lapos (dugó). A férfi érintkező általában sárgarézből vagy foszforbronzból készül.
2. A szigetelőt gyakran alapnak vagy betétnek is nevezik. Feladata az érintkezők elrendezése a kívánt helyzetnek és távolságnak megfelelően. Ugyanakkor biztosítani kell az érintkezők közötti, valamint az érintkezők és a ház közötti érintkezést. Szigetelési teljesítmény. A jó szigetelési ellenállás, a feszültségállóság és a könnyű feldolgozhatóság alapvető követelmény a szigetelőanyaggá alakítandó szigetelőanyagok kiválasztásánál.
3. A héjat héjnak is nevezik, amely a csatlakozó külső borítása. Mechanikai védelmet nyújt a beépített szigetelő szerelőlapnak és a csapoknak, valamint biztosítja a dugasz és a dugaszolóaljzat beállítását párosításkor, így a csatlakozót a készülékhez rögzíti.
4. A tartozékok szerkezeti tartozékokra és szerelési tartozékokra vannak felosztva. Szerkezeti tartozékok, mint például szorítógyűrűk, pozicionáló kulcsok, pozicionáló csapok, vezetőcsapok, kapcsológyűrűk, kábelbilincsek, tömítőgyűrűk, tömítések stb. Szerelési tartozékok, például csavarok, anyák, csavarok, rugógyűrűk stb. A legtöbb tartozék szabványos alkatrészek és közös részek.
