Az aranyozás és a palládiumozás közötti különbség
Számos galvanizálási eljárás és anyag létezik. Az aranyozás a leggyakoribb feldolgozási technológiánk és anyagunk, de a palládium-, ródium- és ruténium-bevonat jobb, mint az aranyozás. Ez palládium bevonat.

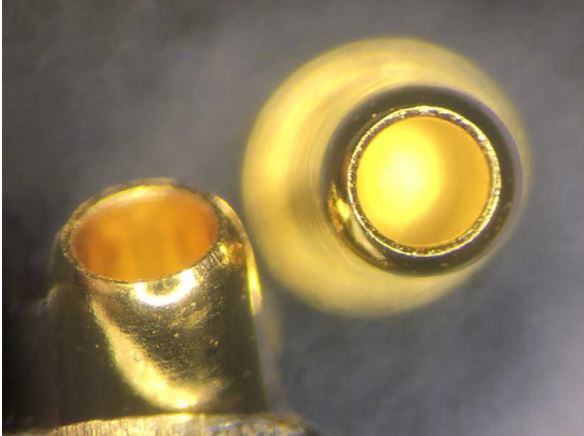

Az aranyozás valódi aranyat használ, és még ha csak egy vékony réteget is bevonnak, az már a teljes áramköri lap költségének közel 10%-át teszi ki. Az aranyozás aranyat használ bevonatként, az egyik a hegesztés megkönnyítésére, a másik pedig a korrózió megelőzésére szolgál; még a több éve használt memóriakártyák arany ujjai is olyan fényesek, mint valaha. Előnyök: erős vezetőképesség, jó oxidációs ellenállás, hosszú élettartam; sűrű bevonat, viszonylag kopásálló, általában hegesztési és dugaszolási alkalmakkor használják. Hátrányok: magas költség, gyenge hegesztési szilárdság.
Arany / Immersion Gold Nickel Immersion Gold (ENIG), más néven nikkel arany, immerziós nikkel arany, amelyet aranynak neveznek, és immerziós arany. Az immerziós arany jó elektromos tulajdonságokkal rendelkező vastag nikkel-arany ötvözet réteg, amely kémiai módszerekkel a réz felületére tekerve hosszú ideig képes megvédeni a PCB-t. A nikkel belső rétegének lerakódási vastagsága általában 120–240 μin (körülbelül 3–6 μm), a külső aranyréteg lerakódási vastagsága pedig általában 0,05–0,1 μm. Az immerziós arany lehetővé teszi, hogy a PCB jó elektromos vezetőképességet érjen el a hosszú távú használat során, és környezettűrő képességgel rendelkezik, mint a többi felületkezelési eljárás. Előnyök: 1. Az immerziós arannyal kezelt PCB felülete nagyon lapos, és nagyon jó az egysíkúság, ami alkalmas a gomb érintkezési felületére.
Az immerziós arany kiváló forraszthatósággal rendelkezik, és az arany gyorsan beleolvad az olvadt forraszanyagba, és fémvegyületet képez. Hátrányok: A folyamat folyamata összetett, és a jó eredmények eléréséhez szigorúan ellenőrizni kell a folyamat paramétereit. A legproblémásabb, hogy az immerziós arannyal kezelt PCB felületén könnyen előállítható a fekete korong effektus, ami befolyásolja a megbízhatóságot.

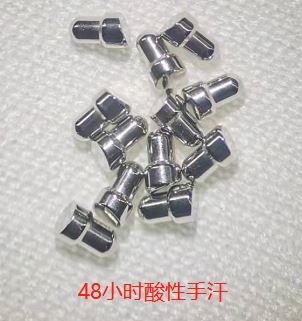

A nikkel-palládium-aranyhoz képest a nikkel-palládium-arany (ENEPIG) extra palládiumréteggel rendelkezik a nikkel és az arany között. Az arany lecserélésének leválasztási reakciójában az elektroless palládiumréteg megvédi a nikkelréteget, és megakadályozza a túlzott korróziót az arany cseréje révén; A palládium teljesen fel van készítve az immerziós aranyra, miközben megakadályozza a cserereakció által okozott korróziót. A nikkel lerakódási vastagsága általában 120–240 μin (körülbelül 3–6 μm), a palládium vastagsága 4–20 μin (körülbelül 0,1–0,5 μm); az arany lerakódási vastagsága általában 0,02-0,1 μm.
Előnyök: Alkalmazások széles skálája, ugyanakkor a nikkel-palládium arany viszonylag merülő arany, amely hatékonyan képes megelőzni a fekete lemez hibái által okozott csatlakozási megbízhatósági problémákat. Hátrányok: Bár a nikkel-palládiumnak számos előnye van, a palládium drága és forráshiányos. Ugyanakkor az immerziós aranyhoz hasonlóan a folyamatszabályozási követelményei is szigorúak.
