A rugós pogocsap gyártásának főbb pontjai
Egy, rugós pogo pin rugó
A rugós gyűszű rugója főleg berillium rézből, rozsdamentes acélból és zongora acélhuzalból készül. A különféle anyagoknak megvannak a sajátosságai. A rugótervezés területén néhány alapvető szempontot kell figyelembe venni: az üzemi hőmérséklet, az impedancia és a rugalmassági követelmények. Szinte minden rugó ezüstözött. A jobb vezetőképesség érdekében aranyozott kezelést alkalmaznak. Az arany jobban javítja az elektromos vezetőképességet és a magas hőteljesítményt, valamint megakadályozza az oxidációt és a korróziót.
Kettő, rugós pogo tűcső
A rugós gyűszű tűcsöve mélyre esztergált rész. Általánosságban elmondható, hogy galvanizáláskor két lépésen kell keresztülmennie a nikkelezésen és az aranyozáson. A nikkel fenékkezelés vastagsága általában 1-2 mikron (a szokásos módon 40u=1 mikron), az aranyozás pedig egy általános felületkezelő réteg, amelynek vastagsága 0,1-1,0 mikron. Kis átmérőjű és viszonylag hosszú zsákfuratú csövek esetében kihívást jelent a belső fal galvanizálása. Általában egy oldalsó lyukat nyitnak az alsó végén, hogy a bevonóoldat teljesen visszafolyjon a cső alján, így biztosítva, hogy a belső falú cső alja aranyat rakhasson le. Vagy közvetlenül tájékoztassa az ügyfelet a tervezés alapvető arányáról: a cső hossza és belső átmérője.
Három, rugós pogo tűs dugattyú
A rugós gyűszű tűtengelye rézanyag esztergálásával és marásával van kialakítva. Alapvetően aranyozott, ami az előnyben részesített kezelési módszer, és maga az arany is kiváló vezetőképességgel és oxidációs ellenállással rendelkezik. Ezenkívül az aranyozás vastagsága befolyásolja a teljes termék élettartamát. Költségmegfontolások alapján kerül kiválasztásra a nikkel alapú kezelés vastagsága és az aranyozás. Természetesen vannak más galvanizálási megoldások is, mint például a ródiumozás, palládium és más nemes anyagok. A különböző termékeknek más-más igényük lesz.

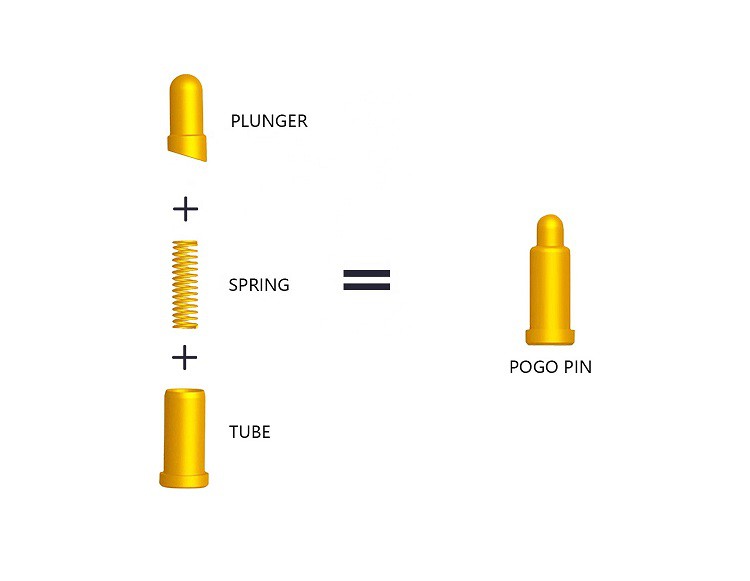

Negyedszer, rugós gyűszű összeállítás
Miután a rugós gyűszű készterméke elkészült, össze kell szerelni egy rugós gyűszűcsatlakozó kialakítására. A rugós gyűszűs csatlakozók kivezetései általában műanyagból készülnek.
