A pogopin csatlakozó a technológia forradalma

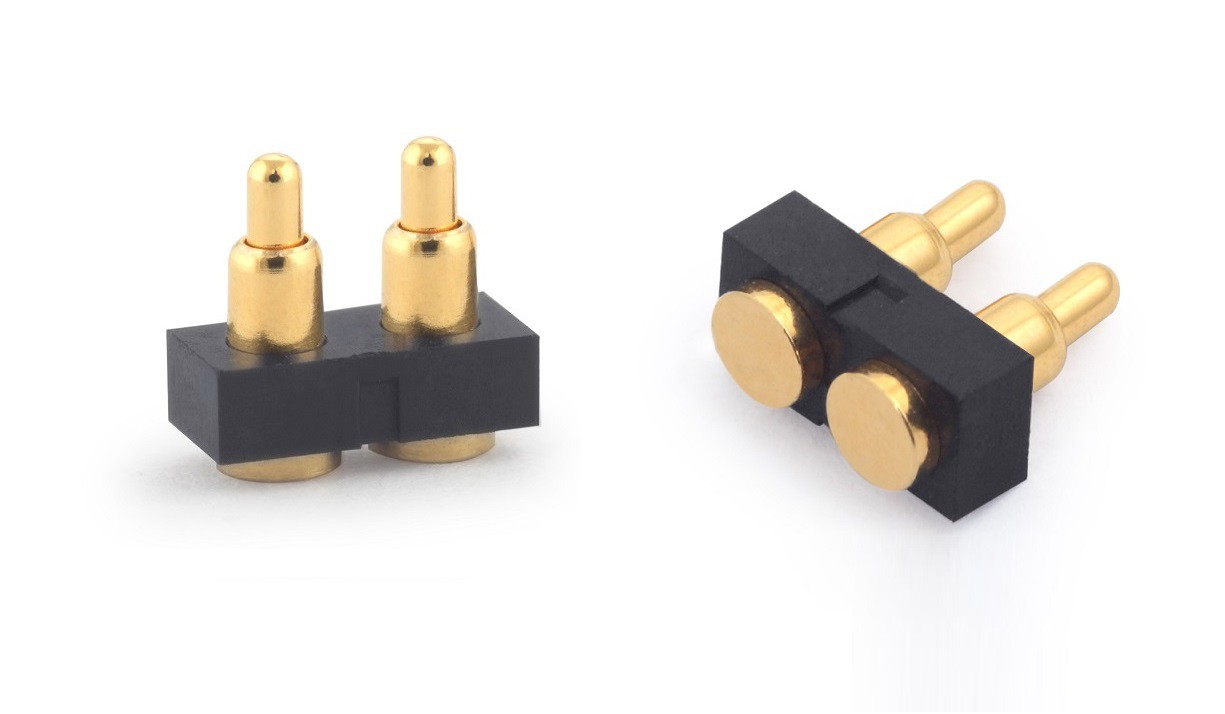

A pogopin pogo pin csatlakozó technológia forradalma, mivel az analóg áramkörök utat engednek a digitális áramköröknek és az elektronikus eszközöknek a vezetékes kapcsolatokról a vezeték nélküli kapcsolatokra való áttéréshez, az egész eszköz kialakítása asztali számítógépről hordozhatóra is fejlődik. Ahogy a tervek a hordozhatóság felé haladnak, a rendszer tartóssága rendkívül fontossá válik.
A rendszertervező mérnökök elkezdték előre tesztelt modulok tervezését és építését, amelyeket aztán elsődleges építési technikaként egymásra raknak vagy vakra öltöznek. Ehhez nanoméretű összekapcsolási eszközökre van szükség. Az orvosi és még a katonai / repülőgépipar gyártói is ebbe a moduláris irányba tolják a rendszereket, hogy megfeleljenek a komplex jelekhez szükséges méret, súly és áram csökkenésének. E kihívásoknak való megfelelés érdekében az új csatlakozóterveknek a fokozott elektromos teljesítmény és tartósság kombinációját kell figyelembe venniük, miközben csökkentik az összekapcsoló rendszerek méretét és súlyát.
Méret- és súlyelőny
A továbbfejlesztett megmunkálás, fröccsöntő berendezések és anyagok lehetővé tették a csatlakozó méretének további csökkentését az építőiparban. Bár mindkettő mérete és súlya megfelel a MIL-PRF-83513-nak, a 21 pozíciós nano miniatűr csatlakozó súlya csak 0,4 g, szemben az egyenértékű miniatűr D-alakú csatlakozóval, amely súlya 2,60 g. Ezenkívül a 37 pozíciós miniatűr D-alakú csatlakozók 4-szer több helyet igényelnek, mint a 37 pozíciós táblatartó vagy a nyomtatott tábla csatlakozók.

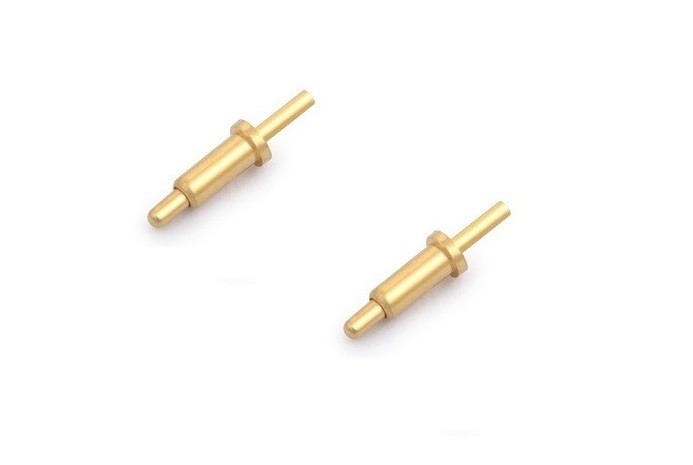

A tervezés és az anyagválasztás kulcsfontosságú a sikeres méretcsökkentéshez. A design középpontjában a rugalmas csapok állnak. A nagy érintkezési szilárdság, az alacsony érintkezési ellenállás és a teljesítmény fenntartásához speciális szakítószilárdító tulajdonságokkal rendelkező berillium réz anyagra van szükség. A berillium réz vastagságának, hosszának és alakjának legfontosabb specifikációi biztosítják a mikrominiatűr csatlakozó csapok hosszú élettartamát és hosszú távú teljesítményét.
A szigetelő héj többnyire fröccsöntött folyadékkristály polimer, néhány régebbi kialakítással polifenilén-szulfidot használ. Amikor a 0,025"-es hangmagasság csak 10 ~ 11 millió szigetelőt eredményez a csapok között, az ilyen típusú szigetelés még mindig nagy retencióval és nagy elektromos dielektromos erővel rendelkezik. A nagy megbízhatóságú PogoPin csatlakozótestek szigetelőanyagokból készült plug-in és alacsony rezgések esetén használhatók, de a legtöbb magas rezgésű és nagy ütésű alkalmazás fém burkolatot igényel.
Tartós megbízhatóság
A tartósság a jó telepítési kialakítástól függ. Az erő és a gyorsulás kulcsfontosságú tényezők a PogoPin csatlakozók erősségének tesztelésében kemény alkalmazásokban. Az ésszerű rögzítő konzoloknak köszönhetően a Nano-PogoPin csatlakozó több mint 100000G rezgést és ütést képes átadni, például tűz és indítási körülmények között.
Nano kör alakú csatlakozó
A mikroköríves csatlakozók (0,050" szurok) nagyok a nano circular PogoPin csatlakozókhoz képest. Ha 0,025"-os hangmagasságú csapokkal és aljzatokkal van felszerelve, ugyanazon a kör alakú területen, használjon 4-szer több összekapcsolási eszközt. A legtöbb új áramkör kevesebb, mint 1A áramot igényel, mivel a digitális feldolgozás lehetővé teszi a kisebb nyomtávú vezetékek használatát a kábelszerelvényben a nano kör alakú csatlakozók befogadására. Az összekapcsolási rendszer össztömege és átmérője így jelentősen csökken. A nanokábelek további előnye a nagyobb rugalmasság, mivel a kisebb átmérőjű kábelek könnyebben irányíthatnak súlyosan korlátozott helyeken.
Az alkalmazástól függően számos nano-körkörös csatlakozó stílus létezik, a fémhéj típusú nano-körkörös csatlakozók a legtartósabbak, kiváló feszültségcsökkentéssel és fogantyúmechanizmussal. 360 ferrulát tartalmaznak árnyékolt kábelekhez, és környezetvédelmi szempontból zártak az impregnálás elleni védelem érdekében. Általában távoli érzékelők, érzékelők és műszerek csatlakoztatására szolgálnak az eszköz előlapjához. A nanokör alakú csatlakozókat a rendszermérnök saját műszerébe öntik vagy telepítik. Ez a megközelítés a hely nagy részét megtakarítja, és lehetővé teszi a készülék vagy detektor számára, hogy saját teljes motor- és mechanikus csatlakozókkal rendelkezzen.
