A Pogo tűs csatlakozók telepítésének módjai
Ha rugós csatlakozók alkalmazását fontolgatja készülékén, akkor biztosan elgondolkodik azon, hogy melyik beépítési mód alkalmasabb a pogo-tűs csatlakozók használatára. Ez a cikk végigvezeti Önt az összes lehetőség közötti különbségeken, elemzi az előnyöket és hátrányokat, és véleményt ad a legmegfelelőbbről.
Ha konkrét kérdése van, forduljon hozzánk közvetlenül, és professzionális mérnökeink a legjobb tanácsot adják. Mérnökeink olyan kialakítást javasolnak, amely a legjobban megfelel az Ön költségmegfontolásainak, az Ön specifikációinak és igényeinek megfelelően.
Hogyan szereljük fel a csatlakozót forrasztással?

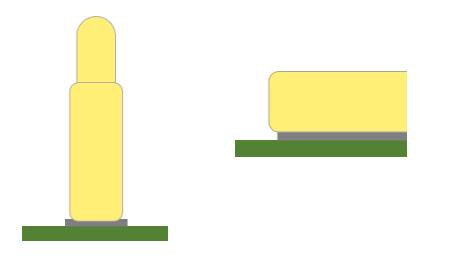

1. Az első és legegyszerűbb módja az, hogy forrasztópasztával rögzítjük a csatlakozót az ónlemezhez. Bár ez a legegyszerűbb módja, általában nem ajánljuk.
Általánosságban elmondható, hogy ez a módszer kevésbé stabil, és a szonda elszakad az ónlemeztől a vibrációs interferencia és a nyomás miatt.

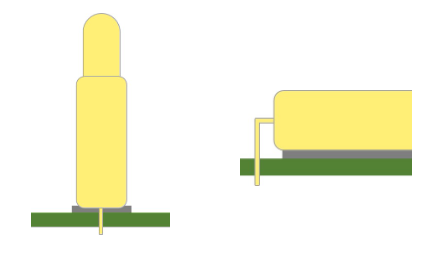

2. Gyakrabban használják nagy alkatrészek nyomtatott áramköri lapra történő rögzítésére oly módon, hogy egy pogo tűt helyeznek a farokba, amelyet a farok segítségével rögzítenek a nyomtatott áramköri laphoz.
Ily módon az egyetlen tű extra támasztóponttal rendelkezik, és stabilabb lesz.

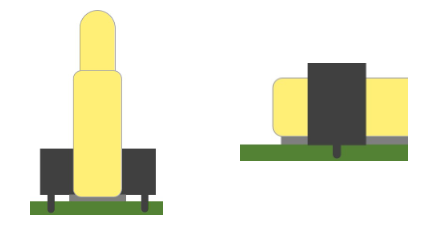

3. A módszer az, hogy a gumimagot használjuk az állvánnyal, először biztonságosan szereljük fel az áramköri lapra, majd forrasztópasztával vagy nyomással szereljük fel a pogo csapokat az ónlemezre.
Ez a módszer a legtöbb helyzetben megfelelő, és bizonyos fokú stabilitással rendelkezik, de ajánlatos figyelembe venni a költségkérdést.

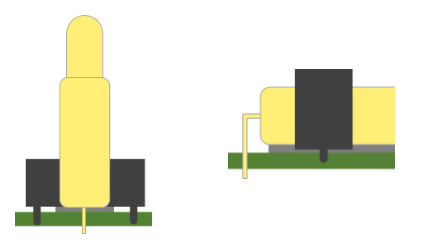

4. A második és harmadik módszer kombinálásával először rögzítse a gumi magot az áramköri lapon, majd rögzítse a pogo tűs csatlakozót a farokhoz, és rögzítse a kártyán.
Ez egy nagyon biztonságos módja a csatlakozó felszerelésének, és stabilabbá és tartósabbá teszi a csatlakozót. Ha korlátlan költséggel szeretnél foglalkozni, akkor ezt a telepítési módot ajánlom.
