Mik a Spring Pogo Pin előállítási technikái?

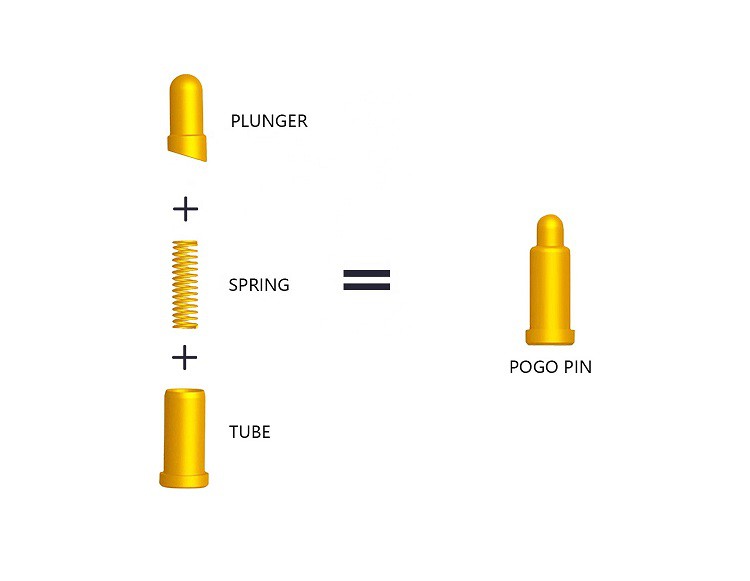

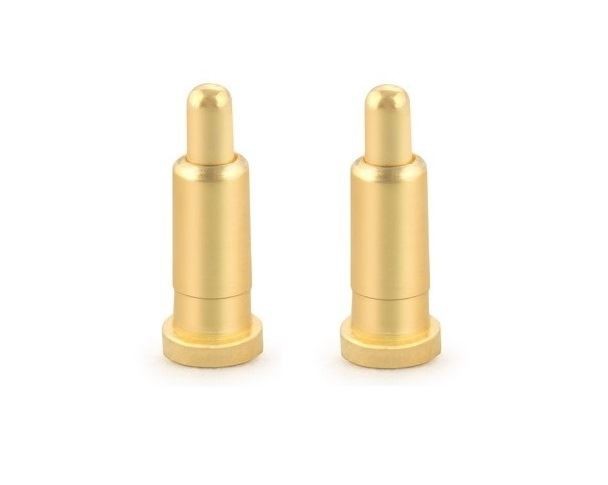

A pogo tű a kommunikációs bázisállomásokon vagy terminálokon, autókban, pilóta nélküli légi járművekben, iparban, repülésben és más területeken használt precíziós csatlakozók központi eleme. A jelek és az áram is továbbítható a pogo tűn keresztül. A társadalom fejlődésével egyre több termék igényel nagy áramátvitelt, gyors töltést, sőt egyes termékeknél villámvédelemre is szükség van, így a rugós gyűszű áramellenállása egyre nagyobb, így gyártástechnológiája Melyek? Legközelebb nézzük meg együtt'
A meglévő rugós gyűszűk többféle gyártási technikája:
1. Lapos fenekű rugós gyűszű: Az ilyen szerkezetű tű lapos fenekű, egyszerűen megmunkálható, olcsóbb, a tűcső koaxialitása jobb, de nagyobb a veszélye annak, hogy a tű nem érintkezik a tűcsővel és az áramkimaradás veszélye, és a termék érintkezési impedanciája is nagyon nagy. Az ilyen szerkezetű termékeket általában csak olyan esetekben használják, amikor a termékigény nagyon alacsony, és az áramerősség nagyon kicsi. Most a rendszeres nagyvállalatok nem fogadták el ezt a strukturált terméket.
2. Szekcionált ferde rugós gyűszű: Az ilyen szerkezetű tű szekcionált ferde, a feldolgozás bonyolult, a költségek magasak, a tű és a tűcső koaxialitása gyenge, de a terméktű és a tűcső jó érintkezés, és az érintkezési impedancia is nagyon kicsi. A fő ok az, hogy a rugó az ellenkezője. A tű rugalmassága oldalsó komponens erővel rendelkezik, ami stabilan érintkezik a tűvel és a tűcsővel. Ezt a szerkezetet széles körben alkalmazzák a rugós gyűszűgyárakban, és csak kis és közepes áramú helyzetekben használják.
3. Acélgolyós rugós gyűszű: Ennek a szerkezetnek a tűje vágott ferde, és alá egy acélgolyó került. A szerkezet bonyolultan feldolgozható, a költség magas, a tű és a tűcső koaxialitása rossz, és a tűcső sok helyet foglal el, de a terméktű és a tűcső jól érintkezik, és a az érintkezési impedancia is nagyon kicsi. Ennek fő oka az, hogy a rugónak van egy oldala a tű rugalmasságához. A tű irányába ható komponens erő stabilan érintkezik a tűvel és a tűcsővel. Az acélgolyó egy áramáramlási csatornát is hozzáad. Ezt a szerkezetet széles körben használják a rugós gyűszűgyárakban, és csak olyan helyzetekben használják, ahol az áramerősség közepes és nagy.
4. Belső hüvely rugós gyűszű: Ennek a szerkezetnek a tűje vágott ferde, és alá egy belső hüvely került. A szerkezet feldolgozása bonyolult, a költségek magasak, a tűcső koaxialitása rossz, és a tűcső által elfoglalt hely kisebb, mint az acélgolyós típusé, de a terméktű és a tűcső jó érintkezés a tűcsővel, és az érintkezési impedancia is nagyon kicsi. A fő ok a rugó rugalmas ereje a tűn. Van egy oldalirányú erőkomponens, amely stabilan érintkezik a tűvel és a tűcsővel. A belső hüvely egy áramáramlási csatornát is hozzáad. Ezt a szerkezetet széles körben használják a rugós gyűszűgyárakban, és csak olyan helyzetekben használják, ahol az áramerősség közepes és nagy.
A fenti tartalom részletesen bemutatja a pogo csapok gyártási technológiáját, remélve, hogy segít megérteni és megérteni ezt a szempontot.
