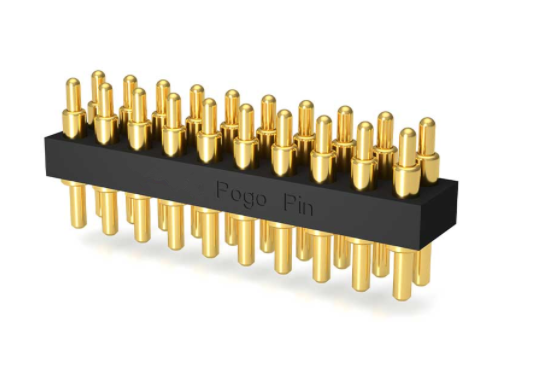

A csatlakozókat nagyon gyakran használják, és mindenki ismeri a csatlakozókat. A csatlakozó használata során azonban kapcsolathiba léphet fel. Ebben a cikkben a szerkesztő bemutatja a csatlakozókapcsolat meghibásodásának okait. Ezen túlmenően, ez a cikk foglalkozik az alaplapok közötti csatlakozók tesztelésének szempontjaival.
1. Beszélgetés a csatlakozó csatlakozási hibájának okáról
A külső vezetőhöz képest a csatlakozó belső vezetéke kisebb méretű, és a gyenge szilárdságú belső vezető nagyobb valószínűséggel okoz rossz érintkezést, és a csatlakozó meghibásodásához vezet.

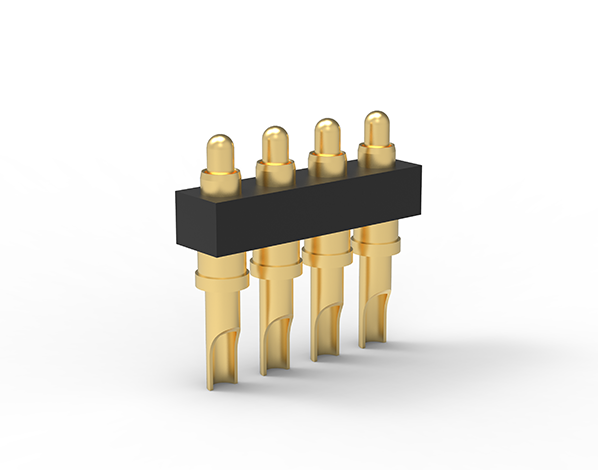

A csatlakozó legtöbb belső vezetéke rugalmas csatlakozási módszereket alkalmaz, például rugós körmös típusú rugalmas csatlakozást, aljzatrés típusú rugalmas csatlakozást, csőrugó típusú rugalmas csatlakozást stb. Ezek közül az emelő hornyolt rugalmas csatlakozási szerkezete egyszerű, a feldolgozási költség alacsony, az összeszerelés kényelmesebb, és az alkalmazási tartomány a legszélesebb.
1. A belső vezeték nincs szilárdan rögzítve
Szerelési igényekhez számos RF koaxiális csatlakozó szerkezetében (például N-típusú, 3,5 mm-es) a belső vezetőt két részre osztják a dielektromos tartónál, majd csavarokkal csatlakoztatják. Azonban a belső vezető kis átmérője miatt, ha a ragasztót nem hordják fel a menetes csatlakozásra annak rögzítésére az összeszerelés során, a belső vezető csatlakozási szilárdsága nagyon gyenge, különösen néhány kis RF koaxiális csatlakozó esetében. Ezért, ha a csatlakozót többször csatlakoztatják és leválasztják, hosszan tartó csavarodás és feszültség hatására a belső vezeték menete meglazulhat és leeshet, ami a csatlakozás meghibásodását eredményezheti.
Az RF koaxiális csatlakozók egyik általánosan használt felépítése, hogy a belső vezetőt, a dielektromos tartót és a külső vezetőt ragasztóval rögzítik egymáshoz. Ha ebben a szerkezetben a felvitt ragasztó mennyisége nem elegendő, vagy a ragasztó csatlakozási szilárdsága nem elegendő az összeszerelés során, a ragasztott rész a használat során fellépő erő hatására eltörhet, ami a belső vezető tengelyirányú elfordulását vagy elmozdulását okozza, ill. a belső vezetők Nem jöhet létre jó elektromos érintkezés és a csatlakozás meghiúsul.
Javítási módszer: A koaxiális csatlakozó összeszerelésekor megfelelő mennyiségű vezetőképes ragasztót vagy menetrögzítő anyagot lehet felvinni a menetes csatlakozásra, hogy növelje a menetes csatlakozás megbízhatóságát. Nagyobb tapadási szilárdságú ragasztókat kell választani, a ragasztónak ragasztáskor ki kell töltenie a teljes ragasztott lyukat; a belső vezető ragasztott részének recézése megnöveli a belső vezető és a ragasztó közötti érintkezési felületet, hogy megakadályozza a belső vezető elfordulását; állítsa be megfelelően a belső vezetőt A vezető, a külső vezető és a dielektromos tartó sugárirányú méretei és tűrései a belső vezető és a dielektromos tartó, a dielektromos tartó és a külső vezető közötti illeszkedést zavaró illesztéssé teszik, valamint a három erősebben illeszkedik egymáshoz.

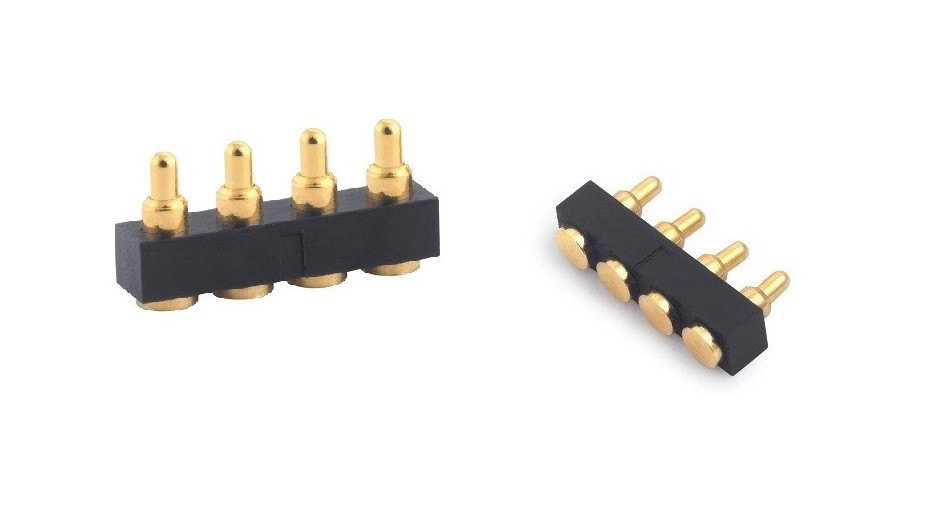

2. Nem megfelelő méretű a belső vezeték csatlakozója vagy tűje
Ha az aljzat belső vezetőjének lyukátmérője kisebb a megadott méretnél, amikor a tű belső vezetőjének csapja belép az aljzatba, akkor az aljzat túltágul, a deformáció mértéke meghaladja a rugalmas alakváltozási tartományát, plasztikus deformáció lép fel, és az aljzatban lévő vezető megsérül; Ellenkezőleg, ha a tüske átmérője túl kicsi, a tű és az aljzat illeszkedésekor túl nagy a rés a tű és az aljzat fala között, a csatlakozó két belső vezetéke nem érintkezhet szorosan , az érintkezési ellenállás megnő, és a csatlakozó elektromos teljesítményjelzői is gyengék.
Javítási módszer: Ha az emelő és a csap illeszkedése ésszerű-e, a méréshez használhatjuk a szabványos mérőcsap és az emelőben lévő vezető behelyezési és visszatartó erejét. N-típusú csatlakozók esetén a beillesztési erőnek, amikor a Φ1,6760 plusz 0,005 szabványos tűs átmérő és az aljzat illeszkedik, kisebbnek vagy egyenlőnek kell lennie 9N-nál, és a tartóerőnek, amikor a Φ1.{7}}.005 szabványos tűs átmérő és az aljzat belső vezetéke nagyobb, mint 0,56 N vagy egyenlő.
Ezért vizsgálati szabványként használhatjuk a behelyező erőt és a visszatartó erőt. A foglalat és a csap méretének és tűrésének, valamint a foglalatban lévő vezető öregedéskezelési folyamatának beállításával a csap és a foglalat közötti beilleszkedési és visszatartó erő állítható. megfelelő tartományban.
