Kiváló galvanizálási technológia Pogo Pin ródiumozott
Számos galvanizálási eljárás és anyag létezik. Az aranyozás a leggyakoribb feldolgozási technológiánk és anyagunk, de a palládium-, ródium- és ruténium-bevonat jobb, mint az aranyozás.

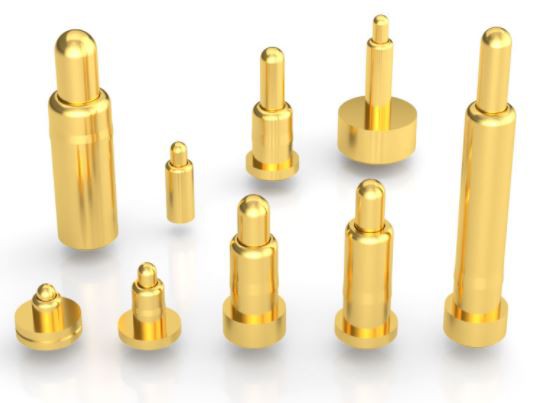

Aranyozás Az aranyozás valódi aranyat használ, még akkor is, ha csak vékony réteggel van bevonva, ez már a teljes áramköri lap költségének közel 10%-át teszi ki. Az aranyozás aranyat használ bevonórétegként, az egyik a hegesztés megkönnyítésére, a másik pedig a korrózió megelőzésére szolgál; még a több éve használt memóriakártyák arany ujjai is fényesek.
Előnyök: erős vezetőképesség, jó oxidációs ellenállás, hosszú élettartam; sűrű bevonat, viszonylag kopásálló, általában hegesztési és dugaszolási alkalmakkor használják. Hátrányok: magasabb költség és gyenge hegesztési szilárdság.
2. Kémiai arany/immerziós arany Kémiai nikkel-immerziós arany (ENIG), más néven kémiai nikkel-arany, immerziós nikkel-arany, rövidítve kémiai arany és immerziós arany. Az immerziós arany kémiai módszer, vastag, jó elektromos tulajdonságokkal rendelkező nikkel-arany ötvözet réteg borítja a réz felületét és hosszú ideig védi a PCB-t. A nikkel belső rétegének lerakódási vastagsága általában 120–240 μin (körülbelül 3–6 μm), a külső aranyréteg lerakódási vastagsága pedig általában 0,05–0,1 μm. Az immerziós arany lehetővé teszi, hogy a PCB jó elektromos vezetőképességet érjen el a hosszú távú használat során, és környezettűrő képességgel rendelkezik, mint a többi felületkezelési eljárás.
Előnyök:
a. Az arannyal kezelt PCB felülete nagyon lapos és jó egysíkú, ami alkalmas a gomb érintkezési felületére.
b. Az immerziós arany kiváló forraszthatósággal rendelkezik, és az arany gyorsan beleolvad az olvadt forraszanyagba, és fémvegyületet képez. Hátrányok: A folyamat bonyolult, és a folyamat paramétereit szigorúan ellenőrizni kell a jó eredmények elérése érdekében. A legproblémásabb az, hogy az arannyal kezelt NYÁK felületen könnyen előállítható fekete lemez előnye, ami befolyásolja a megbízhatóságot.
3. A nikkelhez és az aranyhoz képest az ENEPIG extra palládiumréteggel rendelkezik a nikkel és az arany között. Az arany helyettesítésének lerakódási reakciójában az elektroless palládiumréteg megvédi a nikkelréteget és megakadályozza azt. A cserearany túlzott korróziója; A palládium teljesen fel van készítve az immerziós aranyra, miközben megakadályozza a cserereakció által okozott korróziót. A nikkel lerakódási vastagsága általában 120–240 μin (körülbelül 3–6 μm), a palládium vastagsága 4–20 μin (körülbelül 0,1–0,5 μm); az arany lerakódási vastagsága általában 0,02-0,1 μm. Előnyök: Alkalmazási köre széles. Ugyanakkor a nikkel-palládium-arany viszonylag elmerül az aranyban, ami hatékonyan képes megelőzni a fekete lemezhibák által okozott csatlakozási megbízhatósági problémákat. Hátrányok: Bár a nikkel-palládium aranynak számos előnye van, a palládium drága és szűkös erőforrás. Ugyanakkor az Immersion Goldhoz hasonlóan a folyamatszabályozási követelményei is szigorúak.

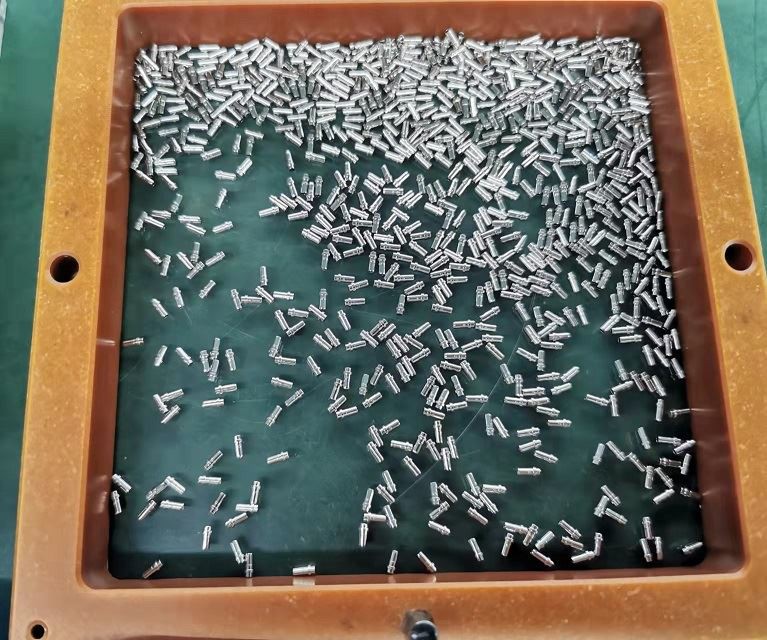

A ródium kémiai tulajdonságai viszonylag stabilak, és nehezen reagál a levegőben lévő szulfiddal és szén-dioxiddal. Szobahőmérsékleten oldhatatlan salétromsavban és sóiban, sőt vízben is oldhatatlan. Különféle erős lúgokkal szemben stabilabb, de a ródium tömény kénsavban oldódik. A ródium fizikai tulajdonságai viszonylag jók. Jó kopásállósága és elektromos vezetőképessége mellett kiemelkedő reflexiós képességgel rendelkezik, visszaverődési együtthatója elérheti a 80%-ot (ezüst 100%), és sokáig változatlan marad. Ezért gyakran használják ezüst elszíneződés elleni bevonatként. A tesztelés után a 0,1 um-os ródium bevonat több évig megvédheti az ezüst bevonatot az elszíneződéstől. A ródium bevonat nagyon alacsony érintkezési ellenállással és nagy keménységgel rendelkezik, ezért gyakran használják érintkezési pontok bevonataként.
A ródium hegesztési teljesítménye nem túl jó, mert a bevonat belső feszültsége viszonylag nagy. A ródiumozási technológiát 1930-ban kezdték alkalmazni az Egyesült Államokban, de főként dekorációs bevonatokhoz használták. Később, az elektronikai ipar rohamos fejlődésével a ródiumozás fontos szerepet játszott az ezüst elszíneződésének és az elektromos érintkezési pontok megelőzésében. Az elmúlt években a ródium bevonat egyre népszerűbbé vált az ékszer galvanizáló iparában. Ródiumréteg galvanizálása az ezüst ékszerek felületén megakadályozhatja az ezüst elszíneződését. Az ára olcsó, és platinaszerű textúrát is mutathat. Mivel a ródium sűrűsége jóval kisebb, mint a platinaé, a ródium bevonat költsége valamivel alacsonyabb, mint a platinázásé.
