TWS fülhallgató töltő pogo tű
A TWS töltődoboz fém érintkezőit angolul Pogo Pinnek hívják. Ebben a fejezetben a gyűszű kialakításáról lesz szó. Egyes gyártók csak egy kis kártyára helyezik, és legtöbbjük továbbra is közvetlenül az alaplap gyűszűjére helyezi. A TWS fülhallgató töltődobozán különféle specifikációjú gyűszűket láttunk, beleértve a 2-es, 3-as, 5-ös és így tovább. Tehát mire használják ezeket a gyűszűket?

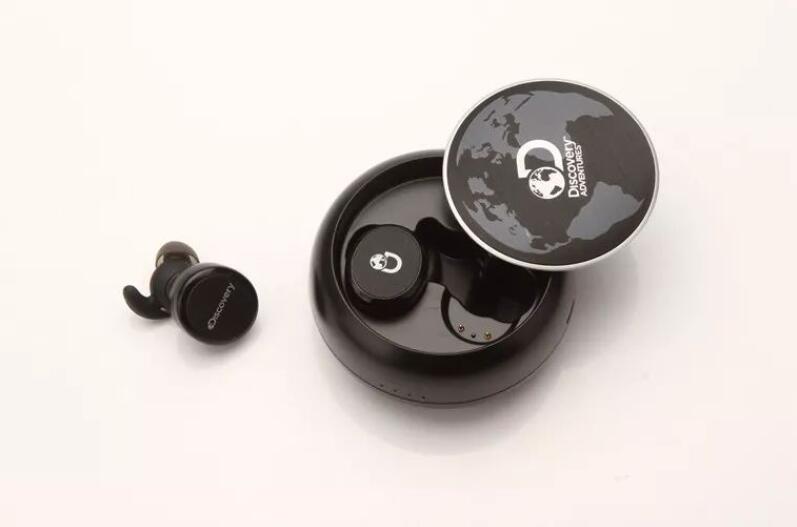

Két töltő pogo tű
A piacon legelterjedtebb kialakítás, amely megfelel a TWS headset töltés merev igényeinek. A két gyűszű pozitív, illetve negatív, és arra szolgál, hogy a TWS töltődoboz akkumulátorrekeszének energiáját a fülhallgatóra továbbítsa.
A három pogo csap kialakítása is gyakoribb. A megoldás kialakítása a fülhallgató doboz és a fülhallgató közötti kommunikációra szolgál. A fülhallgató doboz ismeri a fülhallgató töltési állapotát, megegyezik a kóddal, és megérti a fülhallgató állapotát. A gyártósoros teszteléshez használhatja a fejhallgató dobozán található MicroUSB/USB-C interfészt és az automatikus tesztberendezést a fejhallgató átfogó mutatóinak teszteléséhez.
Ez az öt gyűszűből álló kialakítás figyelembe veszi a fenti két célt, és több funkcióval rendelkezik. Ez a fajta dizájn csak a csúcskategóriás TWS Bluetooth fejhallgatókban látható, amelyek viszonylag ritkák. A sématervezéshez és a gyártósor teszteléséhez szükséges három gyűszű követelménye mellett olyan funkciókhoz is használható, mint a headset belső tárolójában lévő adatátvitel, vagy a headset firmware frissítése.
