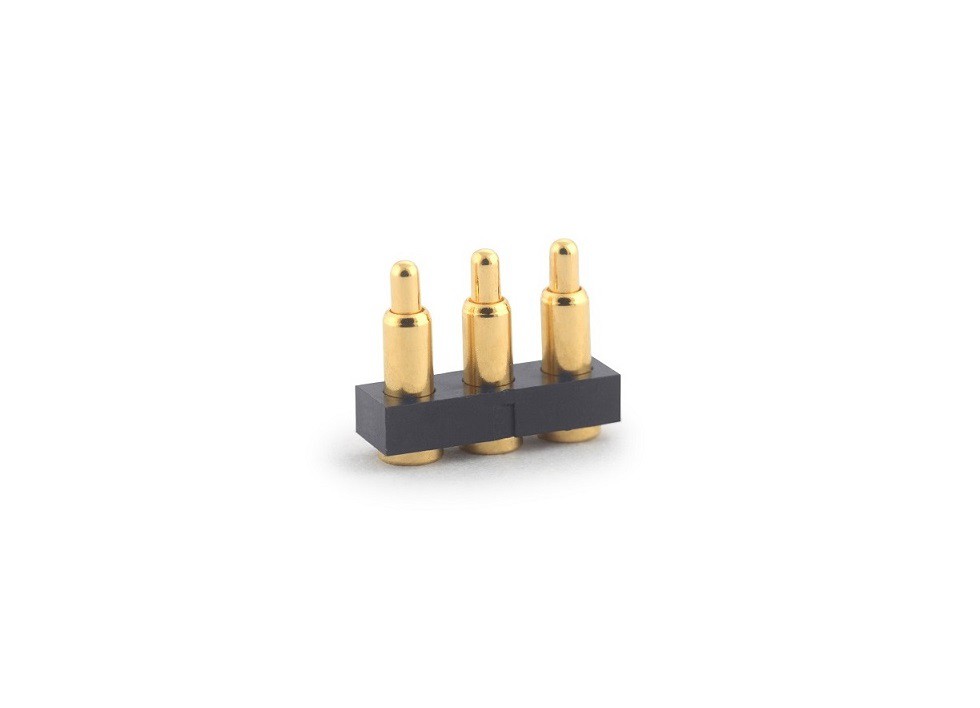

Pogo Pin 1Row 3pins for Assembly Line

SMTPogo Pin 1Row 3pins for Assembly Line

Leírás

A The Pogo csap termékspecifikációja a következő:

1.0 áttekintés

1.1 Ez a specifikáció meghatározza a Pogo csapszériás termékek általános teljesítményparamétereit és vizsgálati követelményeit.

2.0 követelményei

2.1 A megjelenés mérete megfelel a termékrajz követelményeinek

3.0 Anyagok és bevonat

3.1 A hordó sárgaréz ötvözet, amelyet galvanizálni, nikkelezni és aranyozni kell. A bevonó réteg vastagsága eltérő a termék különböző felhasználási lehetőségei miatt.

3.2 A dugattyú sárgaréz ötvözet, amelyet galvanizálni, nikkelezni és aranyozni kell. A bevonatréteg vastagsága a termék eltérő felhasználása miatt eltérő.

3.3 A rugó rozsdamentes acél SUS 304, vagy lehet galvanizált zongoraacél huzal.

3.4 A műanyag magas hőmérsékletnek ellenálló anyag, például PA46, PA4T, LCP, PA9T és így tovább.

4.0 Paraméterek

4.1 Üzemi feszültség: 12V

4.2 Folyamatos munkaáram: 1,0A

4.3 Élettartam: 10000 -szor

4.4 Üzemi hőmérséklet: -25 ℃ -﹢ 75 ℃ 95%relatív páratartalom

4,5 Tárolási hőmérséklet: -40 ℃ -﹢ 85 ℃ 95%relatív páratartalom

5.0 Elektromos teljesítmény

5.1 Érintkezési ellenállás: Az érintési ellenállás a munkaponton<>

5.2 Ellenáll a feszültségnek: 500VAC 1 percig, a maximális szivárgási áram 0,3mA.

6.0 Mechanikai tulajdonságok

6.1 Pozitív erő, a munkapont nagyobb, mint 30 gf

6.2 Tartósság A rugóerő 20 000 -szerese a tartományon belül marad

7.0 Környezeti teljesítmény

7.1 Magas hőállóság 260 ℃, 6 perc elteltével nincs elszíneződés vagy hólyagképződés.

7.2 Állandó hőmérséklet és páratartalom 95%relatív páratartalom, 60 ℃, 96 órás állandó hőmérséklet és páratartalom teszt érintkezési impedancia< 200mohm="" után,="" nincs="" megjelenési="">

7.3 Só -permetezési teszt Az 5% -os sóoldat 48 órán keresztül korróziómentes.

7.4 Forrasztási ón teszt 245 ± 5 ℃, idő 2-3 másodperc, nedves terület 95%felett.

Pogo pin csatlakozó PCB terminálhoz Alkalmazva

Akkumulátorrugós SMT pogo pin csatlakozó beszállítójaként a nagy áramú töltésre szolgáló SMT Pogo Pin -t alkalmazzuk az adapterhez, az áramköri programhoz, a HMI -megoldáshoz és a NYÁK -tervezéshez.

OurSMT Pogo Pin design

Hogyan csináljuk:

1. két jól szervezett saját márkával ellenőrzött gyár

2,38 fejlett eszterga sor és 12 minőségi digitális gép

3. Évente több mint 100 ügyfél és 1000 megrendelés szerte a világon

4.6 soros QIC és 12 végleges QC, ellenőrzés Minden lépés a megrendelés szerint

5.136 szakmunkás, 15 tapasztalt termelési műhelyvezető

6.12 professzionális értékesítési vezető, 7*24 órás szolgáltatás

Kapacitásunk

■ Pogo Pin1,3KKpcs/nap;

■ Új alkatrészek 300 KSets/ M

■ Rögzítőelemek 10 KSets/M

■ Precíziós alkatrészek 100 KKpcs/M

Minőségbiztosítási rendszer a rugós érintkezőcsapról

Szolgáltatási ügyfelek

Jelenleg termékeinket sikeresen és széles körben használják a termékterületeken: intelligens hordható, TWS Bluetooth headset, Bluetooth hangszórók, okos otthonok, okostelefonok, 5G kommunikáció, orvosi berendezések, hordozható elektronikai termékek stb.

A megbízható és megbízható Pogo csapgyártás! A Good-Link technológia javítja a csatlakozók kapcsolatát.
