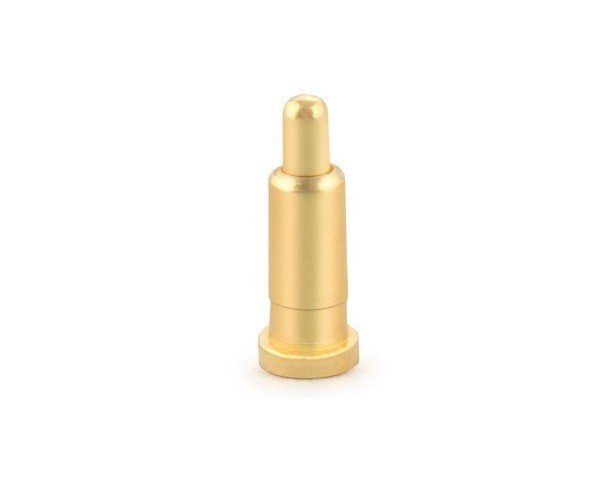

7 ok, amiért a Pogo Pins a legjobb csatlakozó megoldás
A Pogo Pin tökéletesen illeszkedik számos alkalmazáshoz, például dokkolóhoz, kártya-laphoz vagy töltési csatlakozásokhoz. Íme, miért.
A rugós csatlakozók vagy az úgynevezett pogo tűk egyre népszerűbbek, mivel olyan neves cégek, mint az Apple és a Microsoft használják ezeket fogyasztói termékeikben.
A Pogo tűk egyesítenek néhány előnyt, amelyek megkülönböztetik őket a legtöbb más csatlakozótípustól.
A mai cikkben megvitatjuk ezeket az előnyöket, és közelebbről megvizsgáljuk, hogyan lehet ezeket az előnyöket kihasználni a tervezés során.
A pogo tűk rövid története
Mielőtt rátérnénk a 7 okra, kezdjük a pogo tűk rövid történetével. A csatlakozó típus nagyjából 50 éve létezik. A régebbi gárda mérnökei emlékezni fognak arra, hogy ezeknek a csapoknak nem volt a legjobb híre. Gyakran instabilok, alacsony áramerősséggel rendelkeztek, és nagyon érzékenyek voltak mindenféle rezgésre, ami sok adatátvitelt igénylő alkalmazásból kizárta őket. A Semiconductor tesztelő iparág közelgő megjelenése óta a rugóterhelésű tesztcsapok jelentős fejlődésen mentek keresztül. Azok a technológiai fejlesztések, amelyek ahhoz szükségesek, hogy méretüket olyan szintre csökkentsék, amely alkalmassá teszi őket az IC-teszt során megkövetelt finom hangosztásra, átkerültek a fogyasztói minőségű pogo tűs csatlakozókra.
Miért olyan népszerűek manapság a Pogo tűk, és mitől ideálisak számos alkalmazáshoz? Íme az okok:
1. Beszéljünk a Pogo Pin Cost-ról
A legtöbb csatlakozót sajtolási eljárással állítják elő. Ez a folyamat lényegében egy vékony fémdarabot vesz igénybe, amelyet úgy alakítanak ki, hogy a fémet egy öntőformával a megfelelő alakra sajtolják.
Tekintse meg ezt a kis videót, amely elmagyarázza a folyamatot.
Ezzel szemben a pogo csapok esztergálási eljárással készülnek. Ez a folyamat egy kerek fémdarabot használ, és nagyon gyorsan megpörgeti. Ekkor egy éles szél megkarcolja a fémtömbből azokat a részeket, amelyekre nincs szükség.
A fő különbség a két eljárás között az öntőforma elkészítésének költsége. Egy öntőforma előállítása akár 5000 USD-ba is kerülhet. Ez azt jelenti, hogy az öntőforma költségét be kell építeni a számításba, ami jelentős ártényező lehet. Tekintse meg ezt a számítási mintát:
Különösen kis mennyiségû, nem szabványos csatlakozókhoz a Pogo Pins a hatékonyabb alternatíva. A fenti példában az ár több mint 80 százalékkal nőtt.
2. A legjobb csatlakozó a legjobb felhasználói élményért

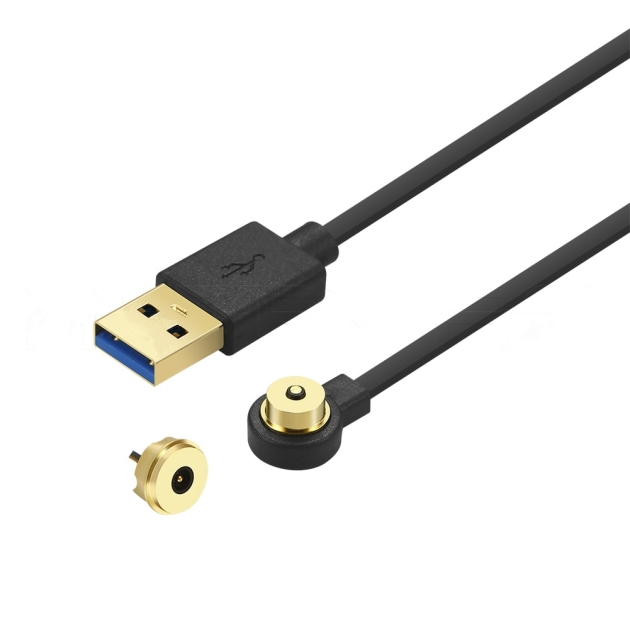

A rugós csatlakozók kényelmesek. Biztos vagyok benne, hogy mindenkinek megvan a maga jogos véleménye az Apple termékekről, de amikor 2008-ban először használtam a Magsafe töltőkábelt a barátaim laptopjainál, nagyon értetlenül álltam. Ez zseniális. Csak pattintsa fel, automatikus igazítás, egyszerű használat. Így működik a mérnöki munka. Kis változtatások a bevált termékeken, amelyek ezt a wow-effektust kölcsönzik a felhasználóknak, és hűséges márkaügyfelekké teszik őket.
A Pogo tűs csatlakozók gyakran javítják a felhasználói élményt. Főleg, ha úgy történik, hogy automatikusan az eszközhöz igazítja őket.
3. A megfelelő csatlakozó kis helyekhez
A legtöbb csatlakozó vagy nagy és stabil, vagy kicsi és törékeny. A Pogo Pins mindkét előnyt egy termékben egyesíti. Rendkívül kicsik lehetnek, miközben akár 1 millió tömörítést is túlélnek. Ez a sajátos rugós kialakításuknak köszönhető, amely megőrzi méretét és stabilitását. A nyomott lapos rugó növeli a hajlítósarok igénybevételét, míg a spirálrugó egyenletes erőeloszlást biztosít az összenyomás során. Ez lehetővé teszi kisebb minták készítését.
4. Miért a Pogo Pins a legtartósabb csatlakozótípus
A rugós csatlakozók rendkívül tartósak. A többi csatlakozótípustól eltérően a pogo érintkezők függőlegesen össze vannak nyomva. Az összes alkatrész egyirányú összenyomása jelentősen csökkenti az egyes alkatrészek kopását. Itt az a gond, hogy egy csatlakozó behelyezésekor két fémlap összekarcolódik. Ez idővel rontja a külső bevonatot, és csökkenti az áramterhelhetőséget. Ez a hatás erősebb, ha a felhasználó nagyobb erővel dugja be a csatlakozót. Ez azonban nem fordulhat elő pogo csapokkal, mivel az egyetlen súrlódó elem a dugattyú és a henger közötti kölcsönhatás. Ezt a súrlódást a belső rugóerő hozza létre, amelyet a mérnök korlátoz és meghatározott.
5. Nagy tűréshatárú csatlakozó
Egyetlen másik csatlakozótípusnak sincs olyan nagy az útja, mint a pogo tűs csatlakozók esetében. Ez óriási szabadságot biztosít a mérnököknek és a felhasználóknak a csatlakozó használata során.
A kisebb gyártási hibákat a munkaúttal lehet kompenzálni. A telefon belsejében használt csatlakozók, ahol a telefon hátlapjára szerelt ujjlenyomat-érzékelő érintkezőit érintő kis lapos rugós csatlakozók találhatók. Meleg helyeken a hátlap műanyaga kitágul, és leemelte az érintkezőbetéteket a csatlakozókról. Ez elkerülhető lett volna egy hosszabb úthosszú csatlakozóval, amely jobban bírja az ilyen anyagdeformációkat.
6. Egyszerű összeszerelési csatlakozás
A készülék tervezésénél az egyik fő szempont az összeszerelés. A kézi csatlakoztatás költséges és sok munkát igényel. A pogo tűket használó kártya-lap csatlakozó esetén nincs szükség kézi igazításra. Az alkatrészek gyorsan összeszerelhetők
nagy rugalmassággal rendelkezik az összeszerelési sorrend tekintetében. Ez teszi a pogo tűket egyre népszerűbb választássá. Az olyan csapokkal, mint a csavaros csap, a mérnökök akár egyszerre is kombinálhatják a szerelést és a csatlakoztatást.
7. Stabil áram
Az utolsó pont az áram áramlásának rendkívüli stabilitása. A Pogo Pins egyedileg felszerelhető speciális rugóerőkkel és kialakítással. A rugóerő növelésekor a dugattyú stabilabban nyomódik a csap belsejében lévő hengerhez. Ez jobb vezetőképességet eredményez. A különböző kialakítások, mint például a golyós kialakítás és a High Current Pogo Design szintén az áramáramlás javulását eredményezik. A kulcs itt az, hogy maximalizáljuk a dugattyú és a henger közötti érintkezési pontok számát, hogy csökkentsük az ideiglenes szétkapcsolás esélyét. Lekapcsoláskor a teljes áram átfolyhat a rugón, ami a rugó megolvadását és végül a csap meghibásodását okozhatja.
