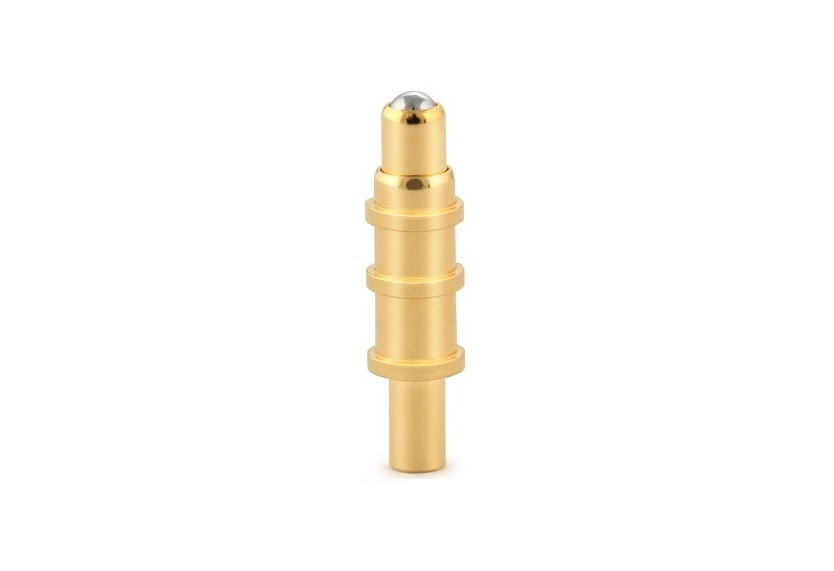

Pogo tűs csatlakozó érintkezővég kialakítása és követelményei
1. A végérintkező tervezési követelményei
egy nem szabványos típusú érintkező. Az egész gép kábelkövetelményei szerint készült. Először is meg kell erősíteni a csatlakozóvég méretét, a termék telepítési módját, a megjelenési formát és a kábel specifikációját. Abban az esetben, ha nehéz megerősíteni a kábelt, tervezze meg a bekötési lyukat az érintkezőszámnak megfelelően. A huzalozási furat kielégíti a nagy vezetékhosszúságú vezetékek igényeit. A huzalmag átmérőjének és a hegesztőpohár belső átmérőjének aránya általában 0,5-0,7; A huzal csatlakoztatásakor a tervezési elv az, hogy a kábelmag átmérője és az érintkező csatlakozónyílása megfelelő legyen, a huzalmag átmérőjének és a hegesztőfurat belső átmérőjének aránya általában 0,6-0,8.
2. A végérintkező formájára vonatkozó követelmények
A pogo tűs csatlakozóban az érintkező elem nélkülözhetetlen része a csatlakozónak, fő funkciója a jelátvitelért való felelősség. A csatlakozó tervezési folyamatában az érintkezőt az illeszkedő vég és a hátsó vége képezi. A csatlakozóvég általában rugalmas részekből és merev részekből áll, hogy biztosítsa a csatlakozódugó és az aljzat közötti érintkezés megbízhatóságát; az érintkező hátsó vége felelős a berendezések közötti kábelcsatlakozásért, a nyomtatott kártyák közötti összeköttetésért, vagy A kábel és a tábla közötti összeköttetést a kábel csatlakoztatásánál használják. A csatlakozó kapocsvége négy típusra osztható: hegesztőhuzal típusú, krimpelőhuzal típusú, szigetelő-lyukasztó típusú és forrasztás nélküli tekercstípus; Alkalmazás A nyomtatott áramköri lapon az érintkezőlezáró formák négy típusra oszthatók: egyenes hegesztésű, ívelt hegesztésű, felületre szerelhető és forrasztás nélküli besajtolásos típus.
