Mi ennek a kis pogo tűs csatlakozónak a felépítése?
A pogo tűs csatlakozó szinte szükséges precíziós elektronikai alkatrész minden elektronikai termékben. Változtatható formája, könnyű térfogata és jó teljesítménye miatt az elektronikai gyártók többsége széles körben használja. Tehát mi ennek a kis pogo tűs csatlakozónak a felépítése?

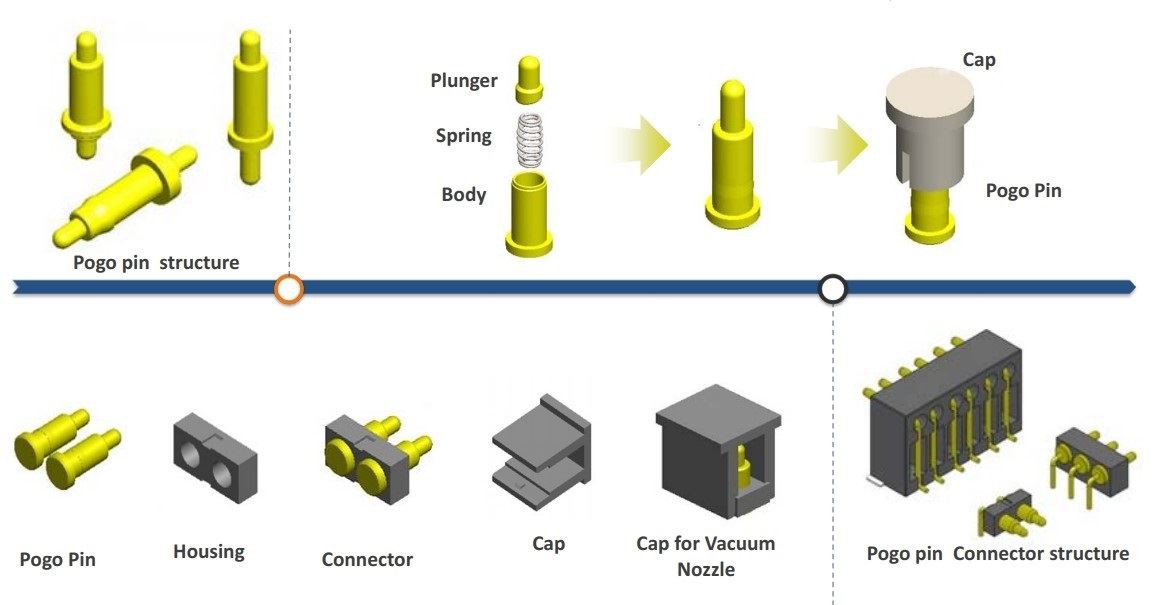

A Pogo tűs gyűszűcsatlakozó fő összetevői a tűtengely, a rugó és a tűcső. A pogo tűs csatlakozó ezt a kialakítást használja, amely nagymértékben helyet takaríthat meg, hosszú élettartamú, és kicsi a pontok közötti távolság.

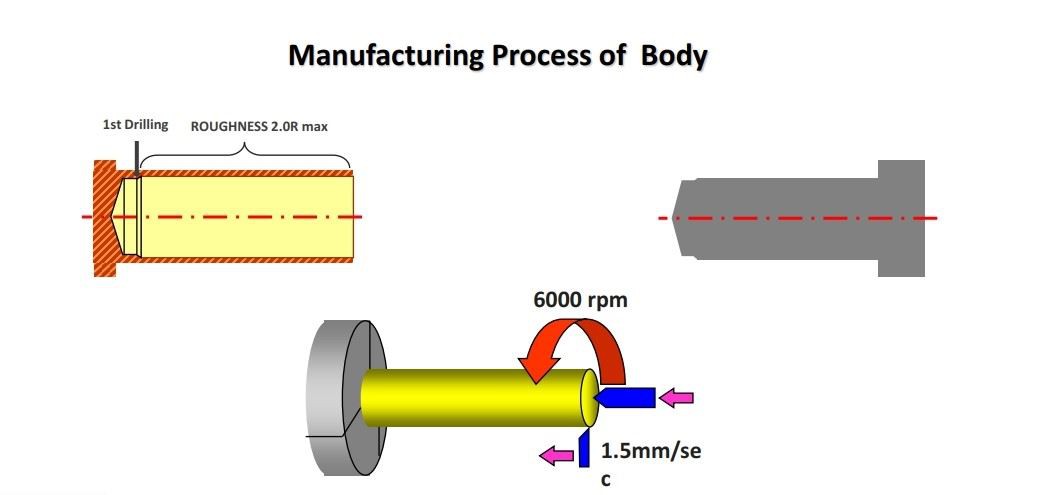

A tűcső a pogo tűs csatlakozó fontos része. A tűtengelyt alapvetően két típusra osztják: visszafúrásra és ferde vágásra. Különböző igények szerint tervezve. Mivel a hátsó fúrás térfogata könnyű és kicsi, ez egy elektronikai termék, amelyhez kis méretű csatlakozó szükséges. A hátrafúrt tűtengely megfelel a gyártó' rugókra vonatkozó követelményeinek. Még ha a rugó meghaladja a tűcső hosszát, a tű tengelye üregessé tehető, így a rugónak több hely marad. A ferde vágóél elsősorban annak biztosítására szolgál, hogy a tű tengelye jobban érintkezzen a tűcsővel, ezáltal biztosítva a stabil, alacsony csatlakozási ellenállást.
