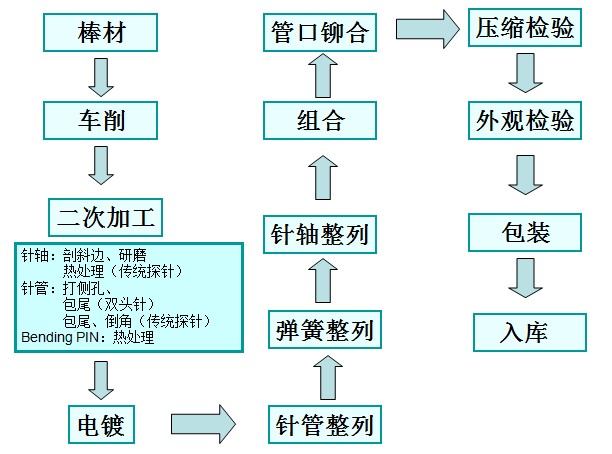

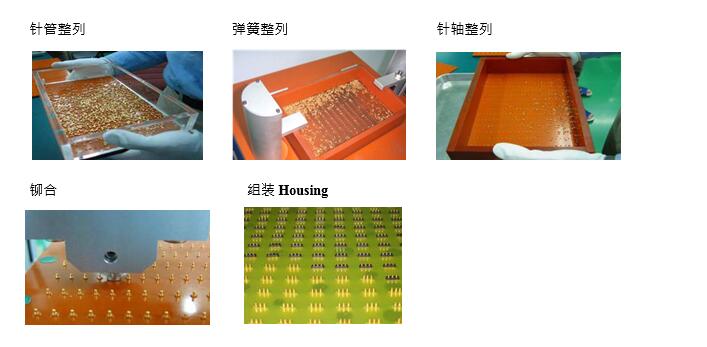

Pogo Pin csatlakozó gyártási folyamata
A tűtengely/cső anyaga:
A csatlakozó fő funkciója, hogy a jelvezetés és a be- és kihúzás száma magas, így az anyag vezetőképessége és rugalmassága (folyáshatára) is szükséges.
1-1: Sárgaréz (BRASS): réz-cink ötvözet, vezetőképessége jó, vezetőképessége kb 26% ~29% (IACS), a réz aránya szerint C2680-ra (JIS) és C3604-re osztható , C3601 (szükséges hőkezelés)
1-2: Phosphor Bronze (PHOSPHOR BRONZE): réz-ón ötvözet, vezetőképessége rosszabb, mint a sárgaréznek, vezetőképessége körülbelül 13 százalék. De a rugalmassága és rugalmassága jó
Húzásos csövekhez alkalmas, besorolása óntartalom szerint C5440, C5191, C5210 kategóriába sorolható. Minél nagyobb az óntartalom, annál rosszabb a vezetőképesség és annál jobb a rugalmasság.
1-3: Hőkezelt rézötvözetek: Például a berillium réz (BERYLLIUM ÖTVÖZMÉNY) jó elektromos vezetőképességgel és rugalmassággal rendelkezik, de az ára magas.
Házhoz és sapkához használt anyagok:
Adja meg a csatlakozó fő szerkezetét és szigetelését, és helyezze el benne a Pogo PIN-kódot. Felhasznált anyagok: A csatlakozók mérete, formája és felhasználása nagyon eltérő, ezért a felhasznált műszaki műanyagok is változatosak. A csatlakozók tervezésekor a megfelelő műszaki műanyagok kiválasztásánál a hőmérséklet-ellenállást, a folyékonyságot, a mechanikai szilárdságot, az elektromos teljesítményt, a környezetvédelmi követelményeket és a költségeket kell figyelembe venni. Az általánosan használt műszaki műanyagok az LCP, HTN, NYLON46, PBT, PA4T, PA10T, PC stb.
Mivel maga az LCP égésgátló tulajdonságokkal rendelkezik, égésgátló hozzáadása nélkül is elérheti az UL94 V{1}} szintet, így az LCP gyorsan megfelel az RoHS és a halogénmentes követelményeknek. A HTN, PA4T és PA9T nylon anyagok, és az UL94 V-osztály 0 eléréséhez égésgátló anyagokat kell hozzáadni, a HTN, PA4T és PA10T gyártói kijelentik, hogy a megfelelő minőségű anyagok halogénmentesek. égésgátló.
