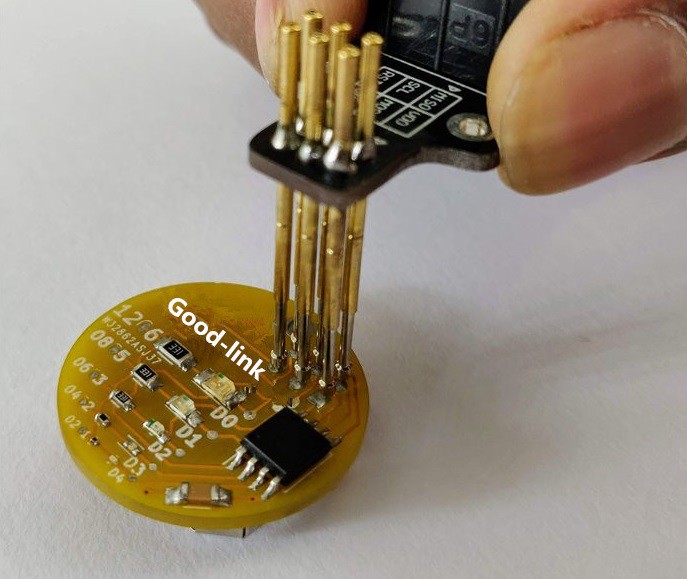

Mire kell figyelni a pogo csapok forrasztásánál?
A legtöbb csatlakozóhoz hasonlóan a pogo érintkezőknek is van bizonyos fokú hőállósága. A szabványos mag- és rugóanyagok nem bírják a hőt vagy az egyszeri ón-visszafolyási eljárást. Ha a művelet megismétlését tervezi, vegye fel velünk a kapcsolatot, és segítünk kiválasztani az Ön igényeinek leginkább megfelelő szondát és anyagot, hogy elkerülje a későbbi problémákat.

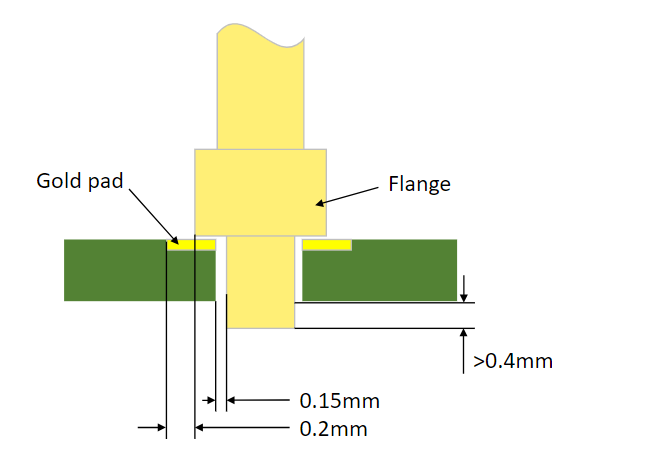

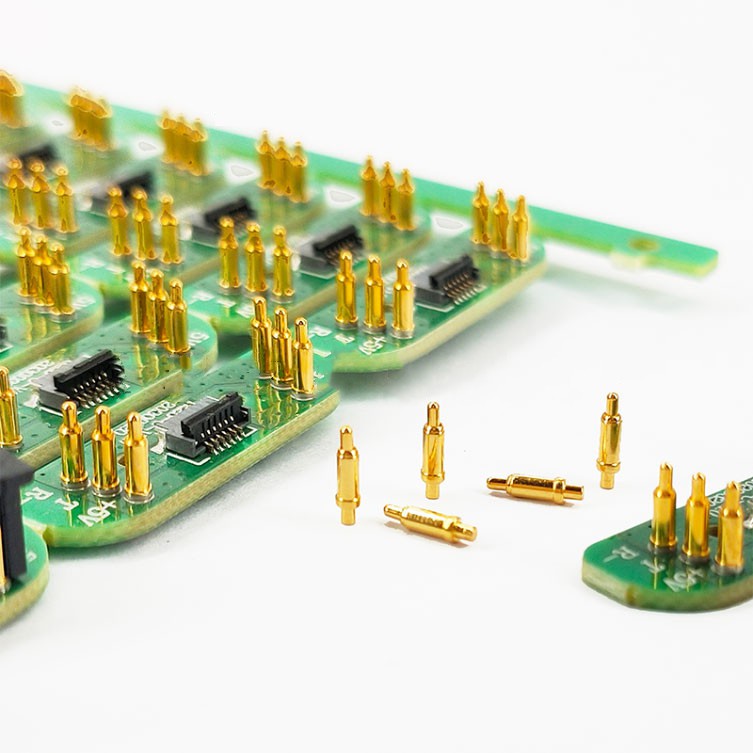

Hogyan tervezhet áramköri lapot (PCB) egy pogo tűs csatlakozóhoz?
Általánosságban elmondható, hogy az áramköri kártya sugártávolságát {{0}},3 mm-nél nagyobbra kell lefoglalni a pogo tű végén, a forrasztópaszta felületének sugarát pedig {{4}-nél nagyobbra kell lefoglalni. },4 mm a domború gyűrű esetében, és a farok hosszának legalább 0,4 mm-rel hosszabbnak kell lennie, mint az áramköri lap vastagsága. De természetesen a fenti adatoknak ésszerű belső tűréshatáron és minimális tűtávolságon kell alapulniuk.
Hogyan tervezzünk rugalmas áramköri lapot (FPC) a pogo tűs csatlakozókhoz?
Nem sokban különbözik az általános áramköri laptól. A legnagyobb különbség az, hogy a flexibilis áramköri kártya levonása után további 0,1 mm-t kell lefoglalni az egyetlen tű végén.
Hogyan kell méretezni egy áramköri lapot (PBC) a pogo tűs csatlakozók forrasztásához?
A forrasztópasztával érintkező alkatrészhez egy plusz 0,5 mm-es csapszeg sugarát kell fenntartani.
