POGO PIN tervezési és gyártási folyamat
Hogyan válasszunk megfelelő POGO PIN-kódot
1. Egy jó POGO PIN-kódnak meg kell felelnie a következő három pontnak:
① Megbízható minőség
②Stabil teljesítmény
③ Teljesítse a követelményeket.
Nagyon fontos a rendelések időben történő kézbesítése is. A legjobb, ha felkeresi a POGO PIN-csatlakozó gyártóját a kivizsgálás érdekében. A gyár mérete, a sikeres megoldások, a feldolgozó berendezések, a termelési kapacitás és a K+F kapacitás mind közvetlenül befolyásolják a termékminőséget, a szállítási kapacitást és a technikai támogatást. A Zhongzhengtiannak előnyei vannak a tervezési rendszerben, a tömeggyártási költségekben és az iparban az áruk szállítási kapacitásában. Üdvözöljük a barátokat, hogy jöjjenek a gyárba kommunikáció céljából.
A POGO PIN három, három és négy elvet követ
A problémák 1,40 százaléka tervezésből származik
Az elülső rész kialakítása nem ésszerű, a hátsó rész használhatatlan (pl. a gyűszűfúvóka magasabban van, mint a műanyag sík, szabálytalan a PIN-tűtávolság stb.).
A problémák 2,30 százaléka a kommunikációból fakad
A korai szakaszban nem volt egyértelmű a különböző műszaki követelmények kommunikálása, és nem volt egyértelmű a termék tényleges felhasználása, ami egyben a gyakori problémák egyik fő oka is volt (például az RF gyűszűt használják a töltés gyűszűjeként doboz, a tényleges munkamagasság nem egyezik a rajzzal, a középtávolság nincs megerősítve stb.). Megérti az ügyfél funkcionális követelményeit és alkalmazási körét, és ésszerűbben tudja ajánlani a Pogo pin specifikációit és paramétereit;
A problémák 3,30 százaléka a folyamatból ered
A termék összeszerelése több eljárásból áll, és a POGO PIN visszafordíthatatlanul megsérül a gyártási folyamat nem megfelelő működése miatt (például sérült a fúvóka, idegen tárgyak a csőben, SMT kidobás stb.).
A POGO PIN alapvető bemutatása

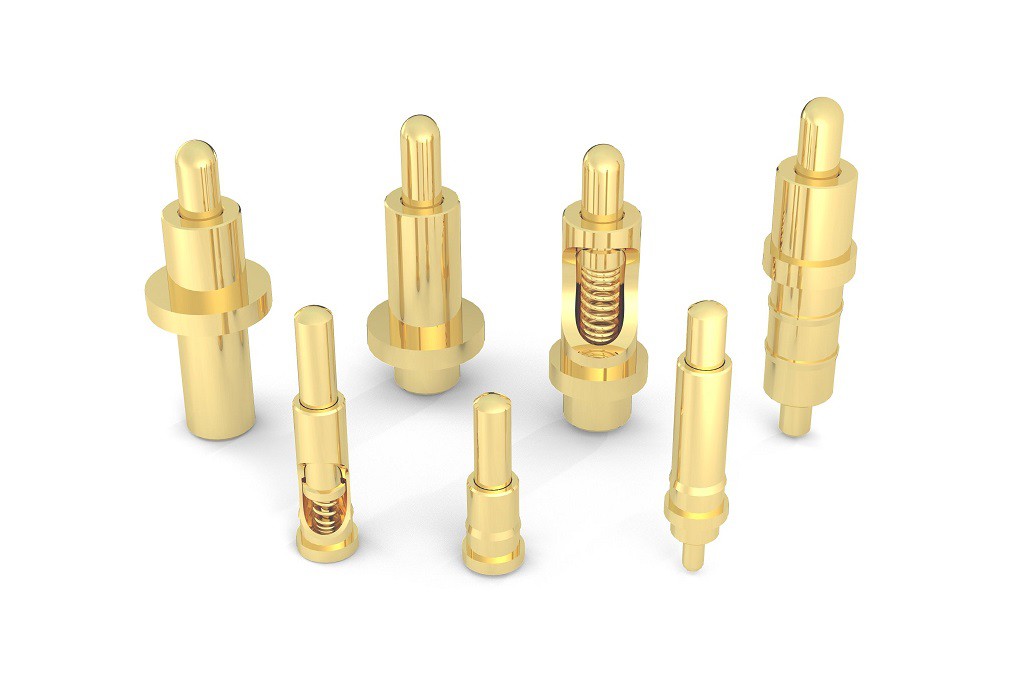

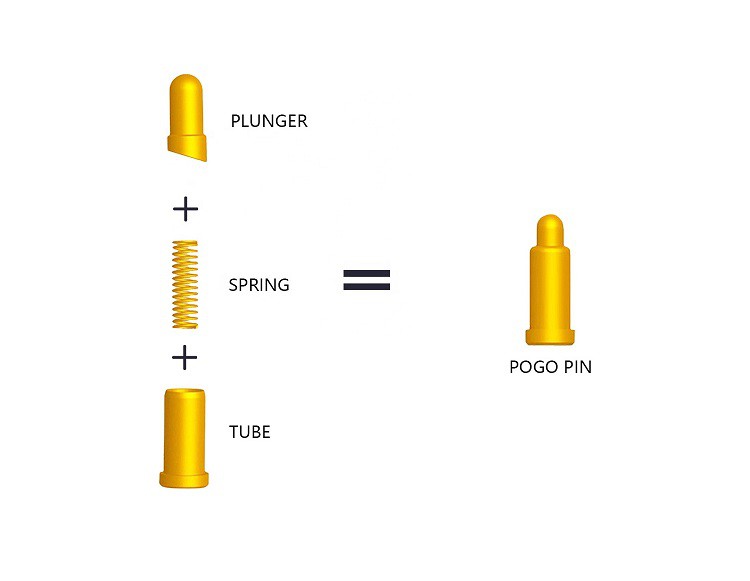

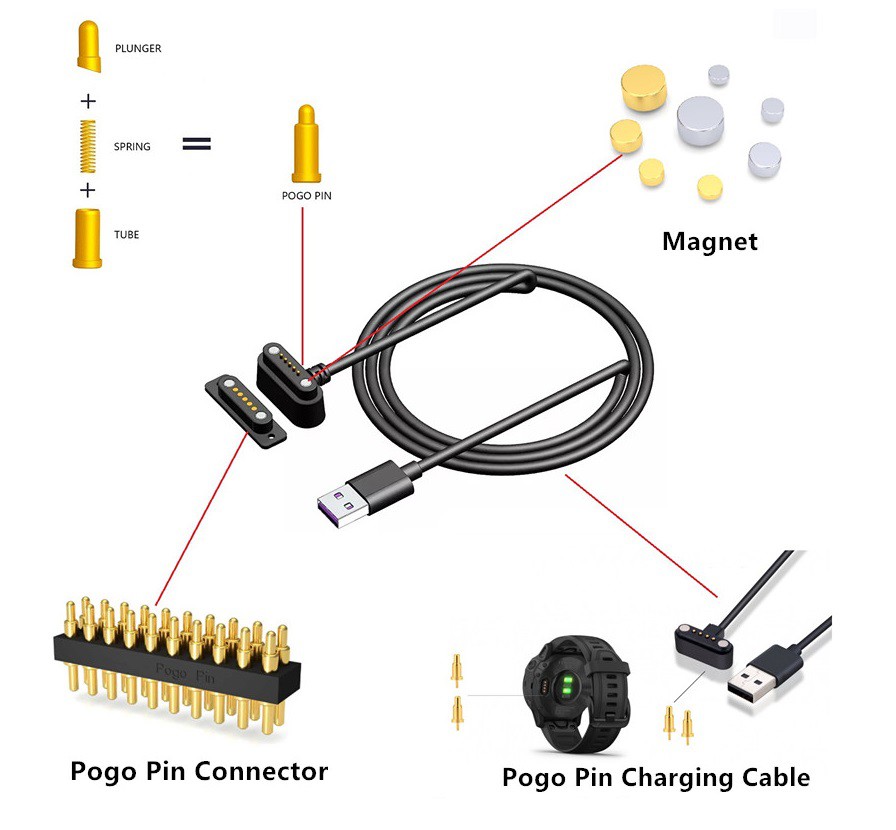

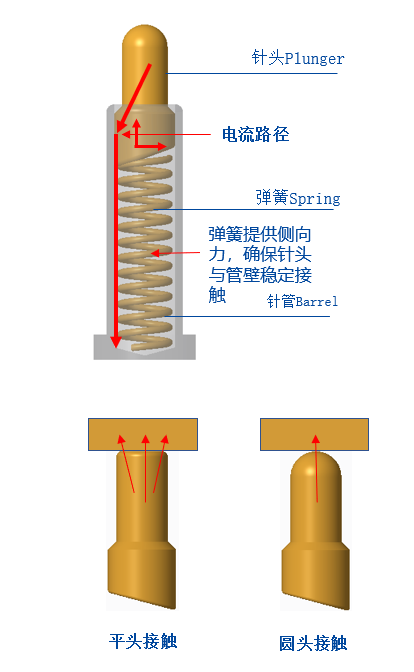

Miért van a POGO PIN-nek ferde szerkezete: A Pogo Pin dugattyújának alja általában ferde szerkezet. A ferde szerkezet feladata, hogy a Pogo Pin működés közben a tűt (Plunger) érintkezésben tartsa a tű belső falával (Tube), így az áram főleg áthalad rajta. Aranyozott tű (dugattyú) és tű (cső) a Pogo Pin stabilitásának és alacsony impedanciájának biztosítására.
Miért használ a POGO PIN kerek fejszerkezetet? Mivel a Pogo Pin általában viszonylag kicsi, a szükséges rugalmasság nem olyan erős. Ha power bankon vagy világításon használják, a rugalmasság négy-ötszáz gramm vagy akár egy-két kilogramm. Természetesen jobb, ha laposra készítjük. , A lapos fej nagy érintkezési felülettel rendelkezik, és ereje elegendő ahhoz, hogy az érintkezési felületen lévő oxidréteget megtörje, hogy teljesen érintkezzen. A legtöbb kerek fejet TWS Bluetooth headseteken és intelligens karkötős órákon használják. A maximális rugalmas erő nem haladja meg a 150 grammot (a töltődoboz gyűszűjének rugalmas ereje 20-35gf között van), és a felület és a felület érintkezésének rugalmas ereje eloszlik, és a réz A fejhallgató végén lévő oszlop nem törik el. Az oxidréteg nem elegendő, ami elégtelen érintkezést és rossz érintkezést eredményez. Ebben az időben, ha egy kerek fejszerkezetet használnak a pont-felület érintkezéshez, a rugalmas erő egy ponton összegyűlik, és az érintkezés természetesen sokkal elegendőbb lesz.
Teljesítményparaméter/teljesítményparaméter
kulcsfontosságú teljesítményparaméterek
A. Üzemi feszültség: kevesebb, mint 12 V DC
B. Névleges áramerősség: 1.0 Amper /tű
C. Üzemi hőmérséklet: -40 fok és 85 fok között.
D. Tárolási hőmérséklet: 25 fok plusz / -3 fok .
E. Munkakörnyezet páratartalma: 10% relatív páratartalom 90% relatív páratartalom között
F. Tartósság (élettartam): 10,000 ciklus.
G. Érintkező impedancia: 200 mOhm Max. @dolgozó stroke
(Működés közben: 200 mOhm/max.)

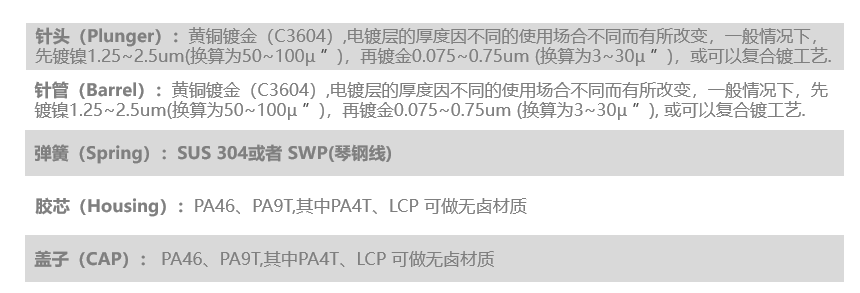

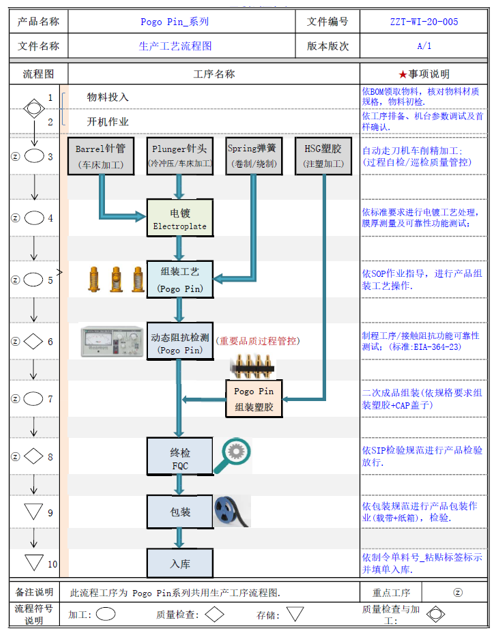

Gyártási folyamat/制造工艺
A termék összeszerelési módja
Galvanizálási folyamat áramlása
Milyen paramétereket kell megerősíteni a front-end tervezésnél
① Ellenőrizze a PCB kártya és a fülhallgató végén lévő rézoszlop érintkezési felületének távolságát (vagyis a POGO PIN-kód munkamagasságát).
② Ellenőrizze a PCB kártya és a töltődoboz műanyag felülete közötti távolságot (vagyis a POGO PIN tűcső maximális magasságát, a tűcső nem haladhatja meg ezt a magasságot).
③ Erősítse meg a PIN-tű középpontja és a kör közepe közötti távolságot
(Későbbi ragasztáskor erősítse meg a sapka méretét, hogy elkerülje az interferenciát az SMT foltozás során).
④ Ellenőrizze a nyomtatott áramköri lap méretét és a tábla alatti helyet
(Optimalizálva és továbbfejlesztve a POGO PIN-kódhoz).
PS: A nyomtatott áramköri lap átmérője 1,6 mm, a gyűszűt pedig átmenő táblás szerkezetté kell tenni, hogy a hatás jobb legyen, és a következő előnyökkel járjon: ① A tapasz szilárdabb; ② A tűcső helye megnő, a tűt jobban előnyomják, és az érintkezés elegendő.
Miért legyen ferde a tű alja: Ha laposra van készítve, akkor az áramot a rugó vezeti, amely nagy követelményeket támaszt a rugóval szemben, és a rugó olyan vékony, hogy könnyen kiég.
