Manapság már számtalan elektronikai eszközre, mint például okostelefonokra, tabletekre, vércukormérőkre, stb. egyre szigorúbb méretkövetelmények vonatkoznak, a belső tér pedig egyre szűkül, így nem nagyon marad hely a csatlakozóknak. Tehát minél kisebb lesz a csatlakozó, annál fontosabbá válik. Ez a tendencia a védelmi és az űrkutatásban is megfigyelhető, például műholdak, irányított rakéták és repüléselektronikai rendszerek esetében, ahol a kompaktsági követelményeket csak "miniatűr" csatlakozókkal lehet kielégíteni. Ahogy a kisebb csatlakozók iránti kereslet folyamatosan növekszik, a tervezőmérnökök új kihívásokkal néznek szembe. Már nem tudják a csatlakozó tervezését a projekt végső szakaszába tenni. A mikrocsatlakozók előrelátást igényelnek. Ez megköveteli a tervezőktől, hogy előre számoljanak olyan tényezőkkel, mint a csomagolás, a tartósság, az áramellátó képesség és a cserélhetőség.

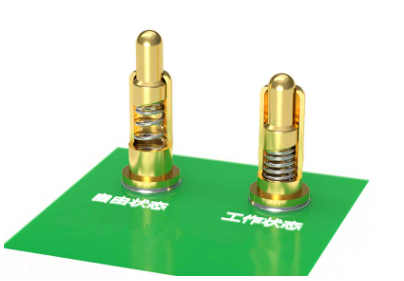

A miniatűr csatlakozó kialakításának hét iránya
1. Vegye figyelembe a csatlakozókat a tervezés korai szakaszában
"A mérnökök általában annyira a teljes rendszer tervezésére koncentrálnak, hogy a csatlakozót a tervezés legvégére helyezik" - mondta Mitch, termékfejlesztési mérnöki igazgatónk. "Azt hiszik, hogy a csatlakozó egyszerű, így a végső szakaszba tudják vinni a To-t. Aztán elakadnak a saját tervezésüknél." Túl sok történetet látott már arról, hogy a tervezők a tervezés utolsó szakaszában rohannak csatlakozókat tervezni. Elmondta nekünk, hogy sok esetben a tervezőknek végül nem szabványos csatlakozókat kell választaniuk a tervezés befejezéséhez, ami nemcsak a költségeket növeli, hanem a szállítási határidőket is. Az ilyen problémák elkerülése érdekében az illetékes szakértők azt javasolják, hogy a tervezés korai szakaszában vegye figyelembe a használni kívánt csatlakozókat, majd hagyjon számukra tervezési helyet, és tervezzen körülöttük. "Nincs okod arra, hogy azt mondd: "Először is döntsd el, melyik csatlakozóra van szükséged" - mondta Morley, termékfejlesztő mérnökünk -, de ha megtennék, azzal valójában sok időt és sok gondot takarítanának meg.
2. Ismerje meg a tér korlátait

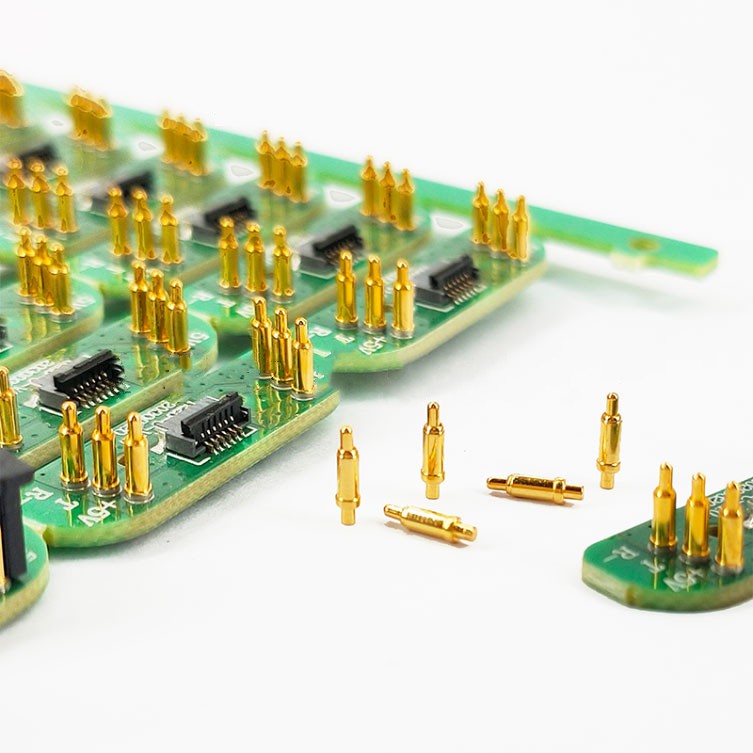

Bár a miniatűr kártya-lap csatlakozók általában 1 mm-nél kisebb vastagságúak, gyakran használják őket szorosan összecsomagolt alkalmazásokban is. A lehetséges csomagolási problémák megoldása érdekében a tervezőknek figyelembe kell venniük a NYÁK-on lévő áramköri nyomokat, valamint a csatlakozókhoz csatlakoztatott további vezetékeket. "A kisebb lépések miatt szűkíteni kell a nyomokat és a vezetékeket" - mondta Mike Higashikawa, a Molex termékmenedzsere. Ne feledje továbbá, hogy egyes csatlakozók (pl.: flexibilis kábelcsatlakozók) lehetőséget kínálnak az előre és hátra billentésre. A rendszer tervezésekor figyelembe kell vennie ezeket az átfordítási módszereket. Például egy visszafordított csatlakozóhoz nehéz lehet hozzáférni, ha az elülső és a hátlapon más alkatrész is található. Végül a tervezőknek azzal is tisztában kell lenniük, hogy a felületre szerelhető eszközök néha nem képesek kezelni a kisebb alkatrészeket. Bizonyos esetekben új vákuumfúvókákra van szükségük a problémák megoldásához.
3. Ismerje meg az aktuális teherbírást
A csatlakozó méretének csökkenésével a csatlakozó áramterhelhetősége is csökken. A mikrocsatlakozók általában 200 mA és 500 mA közötti áramot képesek kezelni, ami nagyjából fele a nagyobb kártya-lap csatlakozók jelenlegi névleges értékének. Az alacsonyabb áramfelvételi kapacitás kompenzálására a tervezőknek szükségük lehet a terminálok számának növelésére.
4. Vegye figyelembe a kis/mikro kapcsolatok stabilitását
"Ezzel kapcsolatban tanácsot kell adnom, nem csak a tervezési szakaszban, hanem az összeszerelési folyamat során is, hogy megóvjuk őket a sérülésektől." Morley, a rádiófrekvenciás alkalmazások mikrocsatlakozó-tervezésének szakértője emlékeztet arra, hogy katonai tervezésénél az űralkalmazásokban a csatlakozók fele megsemmisült a tesztelési szakaszban.
Ha nem veszi a kérdést a szívére, az megnövelheti a költségeket, mondta. A sérült csatlakozók újrakonfigurálást, felújítást és jelölést igényelnek. Még az is előfordulhat, hogy drágább, helyben cserélhető csatlakozókra lesz szükség a cserére, és egy ilyen változtatás még egy-két héttel megnövelheti a tervezési időt.
"Meg kell jegyezni, hogy mindig a meglévő csatlakozókat részesítse előnyben, és ha ezek a csatlakozók nem kompatibilisek a tervezéssel, fontolja meg saját tervezését, amivel sok időt takaríthat meg" - mondta Morley.
5. Fontolja meg az egyszerű cserét

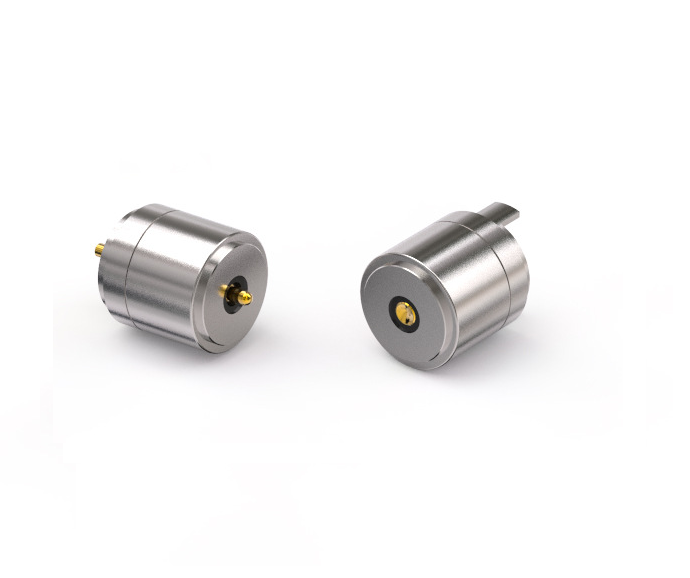

Ha a termék külseje zárt, akkor kívülről cserélhető csatlakozókra van szüksége. Ellenkező esetben néhány forrasztási munkát kell végeznie.
"Minél többet csinálja, annál képzettebb olyan készségekben, mint a hegesztés, de annál nagyobb a teljes rendszer károsodásának kockázata" - mondta Morley.
6. Ismerje meg a csatlakozó funkcionális követelményeit
A beszállítóknak szükségük van arra, hogy az ügyfelek teljes mértékben kifejezzék igényeiket, ellenkező esetben félreérthetik a vevői igényeket. Ez különösen fontos, ha egyedi csatlakozókat kell gyártani.
"A csatlakozó követelményeinek pontos megfogalmazása kritikus fontosságú" - mondja Story. "Ha nem egyértelmű vagy kimaradt, fennáll annak a veszélye, hogy a tervezéssel kapcsolatos kulcsfontosságú követelményeket figyelmen kívül hagyjuk."
7. Vegye figyelembe a mechanikai igénybevételt

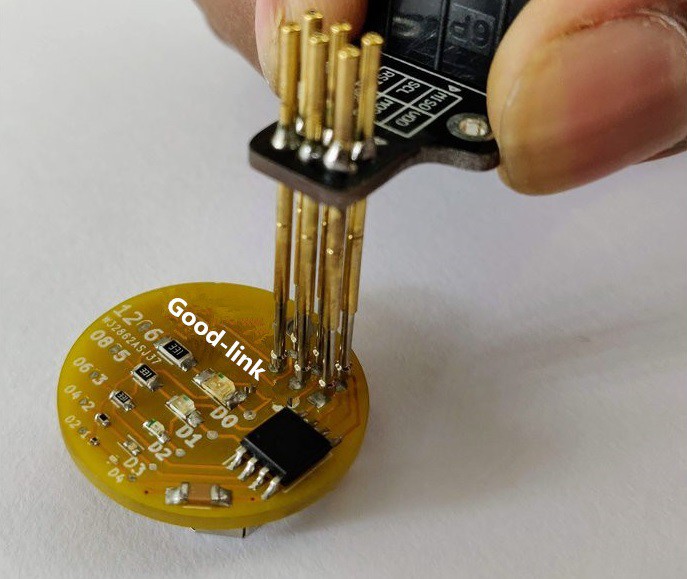

A hőmérséklet, az ütés és a vibráció feszültséget okoz az interfészek és az áramkörök között. A szakértők azt javasolják, hogy olyan csatlakozókat válasszunk, amelyek elkerülik ezen erők hatását.
"Láttam olyan forrasztási kötéseket, amelyek darabokra törtek néhány nyomtatott áramköri lapon" - mondta Morley. "Ha egy csatlakozó szilárdan rögzítve van a táblához vagy a külső szerkezethez, akkor ellenállnia kell az ütési és rezgési erőknek, különben repedések keletkezhetnek."
Morley azt javasolja, hogy a mérnökök egy összekapcsolt rendszert használjanak, hogy minimalizálják a feszültség felhalmozódását a rögzítőszerkezet és a csatlakozási pontok között. "Számos beszállító kínál ilyen rendszereket" - mondta. – A tervezőknek erre nagyon oda kell figyelniük.
