A True Wireless (TWS) Bluetooth headset antenna bemutatása
Az elmúlt években az igazi vezeték nélküli (TWS) Bluetooth headset piac rendkívül felforrósodott, és a különböző mobiltelefon-gyártók piacra dobták saját TWS headset termékeiket; elég megmutatni a piacnak tulajdonított fontosságot. Az utolsó cikkben bemutattuk a valódi vezeték nélküli (TWS) headset töltőrekeszének töltőtüskét. Ma röviden bemutatjuk az antenna részt. Szó lesz a TWS headset antennájának fontosságáról, a TWS headset Bluetooth antennájának bemutatásáról és arról, hogyan válasszunk hármat a TWS headset tervezésekor. Egyrészt ossza meg a TWS headset Bluetooth antennájának szerepét, típusait és kialakítási lehetőségeit.
A TWS fejhallgató-antennák jelentősége
A régimódi rádióktól a jelenlegi intelligens hangszórókig, a "nagy testvérektől" az okostelefonokig, a hagyományos Bluetooth fejhallgatóktól a valódi TWS vezeték nélküli fejhallgatókig. A fogyasztói elektronikai technológia fejlesztésében az antenna fontos firmware. Az Internet of Everything koncepciójának megszületésével az antenna szerepe még fontosabbá vált abban, hogy az okosotthonok, az okosjárművek és az okos hordható eszközök egy géppel csatlakozzanak és vezéreljenek.

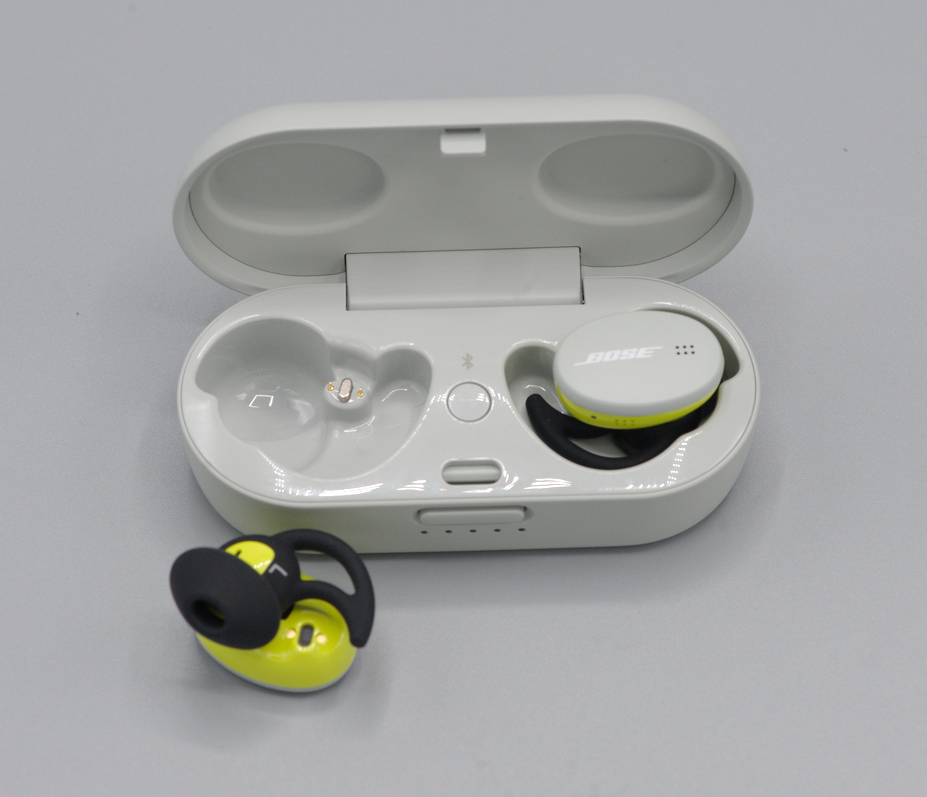

A TWS fülhallgató True Wireless Stereo fülhallgató. A fő felhasználási mód az, hogy Bluetooth-rádiófrekvencián keresztül csatlakozik mobileszközökhöz, például mobiltelefonokhoz és számítógépekhez, majd hanginformációkat továbbít a fülhallgatóba, majd dekódolja és kiadja azokat a fülhallgató végén. Ebben a folyamatban a Bluetooth antennának "toronyként" kell működnie a két fél közötti kommunikációhoz, valamint a küldési és fogadási feladatok elvégzéséhez. Ezért a TWS headsetben a Bluetooth chip és a Bluetooth antenna kiegészítik egymást, hogy megvalósítsák a vezeték nélküli zenelejátszást és elkerüljék a vezetékek bilincseit.
TWS headset Bluetooth antenna bemutatása

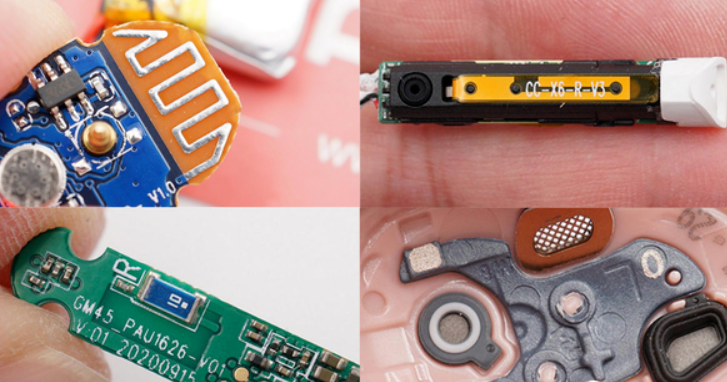

A TWS headset fontos firmware-jeként a Bluetooth antenna jelenlegi fejlesztése viszonylag kiforrott. Főleg négyféle PCB fedélzeti antenna létezik, FPC, kerámia és LDS. A legmegfelelőbb antennatípus kiválasztásához vegye figyelembe a TWS fülhallgató termék megjelenését, a frekvenciasáv követelményeit és a költségeket.
1. PCB beépített antenna

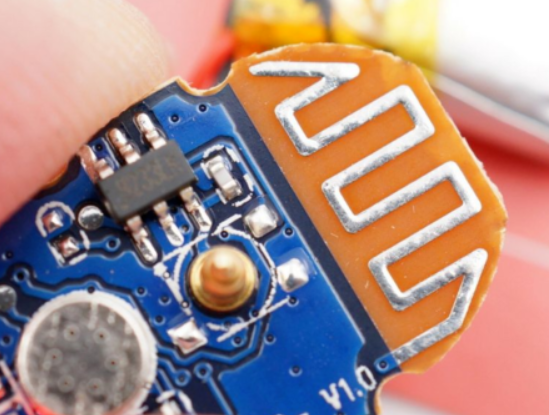

Ahogy a neve is sugallja, a PCB fedélzeti antenna egy olyan típusú antenna, amelyet közvetlenül a PCB kártyára rajzolnak. Széles körben használják egyfrekvenciás modulos áramköri lapokban, például Bluetooth modulokban, WIFI modulokban és ZIGBEE modulokban. A TWS fülhallgatókban a hangerő korlátozottsága miatt viszonylag ritka a beépített Bluetooth antenna alkalmazása.
A PCB beépített antennákat a NYÁK lapok szállítói tervezhetik és kivitelezhetik, amelyek egyenértékűek a kártya áramköri részével.
Előnyök: A PCB beépített antennája nem igényel többszörös hibakeresést, és közvetlenül ráhúzható a PCB-re költség nélkül.
Hátrányok: A szükséges terület nagy, az irányítottság viszonylag egységes, csak egyetlen frekvenciasávra alkalmas, a különböző kötegek antennáinak konzisztenciája viszonylag gyenge, az interferencia-elhárító képesség pedig gyenge.
2. FPC antenna

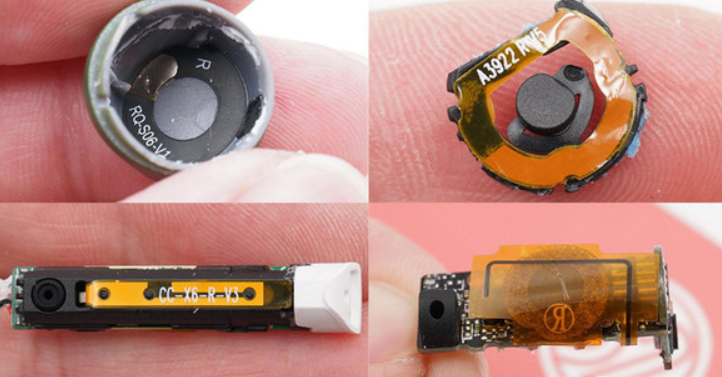

Az FPC antenna a PCB fedélzeti antennából fejlődött ki. A TWS headset hangerőkorlátozása miatt a belső alaplapon nem fér el az antenna. Az FPC antenna egyenértékű azzal, mintha kivennénk az antenna áramkört a NYÁK-ból, és más külső fémeket használnánk az antenna különálló alkatrészévé tételéhez. Így jobban elhelyezhető a TWS headset belső terében.
Az FPC antennát a puha tábla és a rugalmas anyag PCB gyára tudja megvalósítani.
Előnyök: A legtöbb kis elektronikai termékre alkalmazható, az elkészíthető frekvenciasávok is gazdagok, jobb a teljesítmény és alacsonyabb a költség.
Hátrányok: Minden terméket egyedileg kell hibakeresni és manuálisan javítani.
3. LDS antenna
Az LDS antenna az FPC antenna további fejlesztése. Bár az FPC antenna nagymértékben ki tudta használni a headset belső terét, még mindig lapos síkra van szüksége a rögzítéshez.

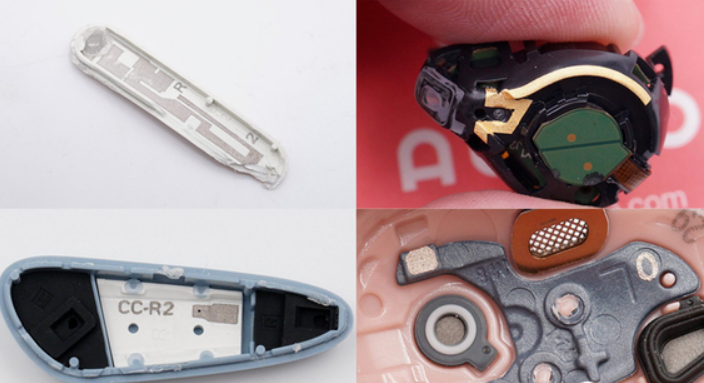

Az LDS antenna lézeres direkt fröccsöntési technológiát alkalmaz, amely lézeres technológiával fémantenna mintákat képez közvetlenül a konzolokon, fedőlemezeken stb., amelyek lézerezhetők a fülhallgató belsejében lévő egyenetlen felületekre, tovább kihasználva a fülhallgató belső terét.
A lézerfeldolgozáshoz, lézertechnológiához és galvanizálási technológiához használt LDS antenna gyártói támogathatják.
Előnyök: Minden irány támogatható és erősen elfogadható.
Hátrányok: A költség drágább, és speciális követelmények vonatkoznak a termék külső felületének anyagára.
4. Kerámia antenna
A kerámia antenna egy másik antennatermék, amelyet széles körben használnak a Bluetooth modul eszközökben. Nevét kerámiahéjak használatáról kapta. Főleg két típusra oszlik: blokkkerámia antenna és többrétegű kerámia antenna.
A blokkkerámia antenna az antenna fém részét a kerámia gyors felületre nyomtatja, a többrétegű kerámia antenna pedig minden egyes kerámia dielektromos rétegre nyomtatható a tervezési követelményeknek megfelelően, ezáltal csökkentve az antenna méretét.
Előnyök: kis méret, egyszerű alkalmazás, alacsony költség, jó teljesítmény és csak kis helyet foglal.
Hátrányok: A szabad területtel szembeni követelmények viszonylag magasak, az irányultság viszonylag egységes, és az elhelyezési pozícióra is vannak követelmények.
A TWS fülhallgatók korábbi szétszereléséből megtudtuk, hogy a hangerő korlátai miatt a TWS fülhallgatókban viszonylag ritkán használnak PCB beépített antennát. Válasszon termékei igényei szerint, nincs fix felhasználási mód.
Hogyan válasszuk ki a megfelelő antennát
Elméletileg, ami a költségeket illeti, a PCB és FPC antennák olcsóbbak, a kerámia antennák mérsékeltek, az LDS antennák pedig drágábbak; helykihasználás szempontjából pedig az LDS antennák a legrugalmasabbak, és teljes mértékben ki tudják használni a headset belső terét.
A teljesítmény szempontjából a külső antennák küldési és vételi képességei általában jobbak, mint a beépített antennáké. A TWS fejhallgatókat beépített antennákkal tervezték a hangerő és a hordozhatósági követelmények miatt. A teljesítmény viszonylag hasonló, és a megfelelő antenna kiválasztásához számos tényezőt átfogóan figyelembe kell venni.
A TWS headset Bluetooth antennájának kialakítása befolyásolja a Bluetooth kommunikáció átviteli minőségét, ami viszont befolyásolja a tényleges felhasználói élményt. A Bluetooth antennák kiválasztását számos tényező befolyásolja, például a teljesítmény, a frekvenciasáv, a költségek és a használati hely. Csak az adott termékkörülmények és használati forgatókönyvek figyelembevételével, valamint a megfelelő antenna kiválasztásával érhető el a termék maximális teljesítménye.
