TWS Bluetooth fülhallgató antenna
A legnagyobb ok, amiért a Bluetooth fejhallgatók olyan népszerűek, az, hogy vezeték nélküliek, és megszabadulnak a vezetékes fejhallgató-kábelek bilincseitől. A Bluetooth fejhallgatók rádióhullámokon keresztül továbbítják a jeleket, ezért nagyon fontos az antenna kialakítása. Ez a cikk röviden bemutatja a kézi digitális termékekben használt antennák általános típusait.
1. PCB antenna.
A PCB antenna egy közvetlenül a PCB áramköri lapon lévő rézfóliából álló antenna, amelynek előnye az alacsony költség, a nagy tételstabilitás és a gyártás során a hibakeresés hiánya. Hátránya, hogy csak egyetlen frekvenciasávra alkalmas, és mivel PCB rézfóliából áll, az antenna helyzete viszonylag korlátozott. Ezenkívül a PCB antenna általában nagy belmagasságot igényel, és maga az antenna mérete is nagy. A PCB antennákat széles körben használják laptopokban, TV dobozokban stb. A Bluetooth headsetek PCB antennáit a következő ábra mutatja:

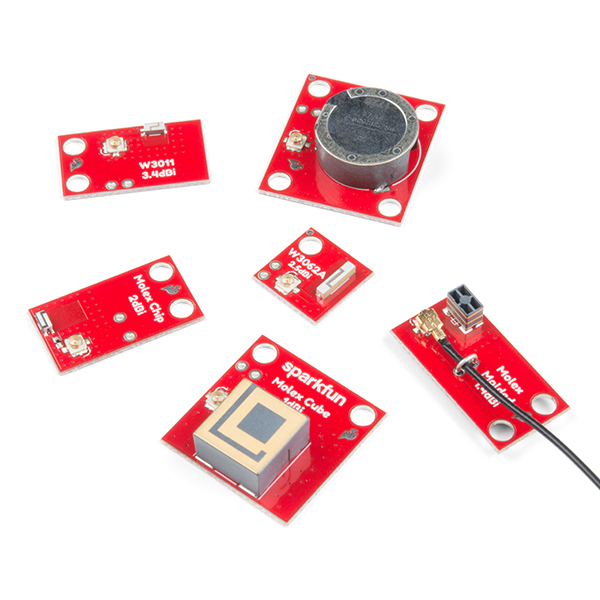

2. Kerámia antenna.
A kerámia antenna egy miniatűr antenna, amely alkalmas Bluetooth eszközökhöz. Kis helyet foglal el és jó a teljesítménye. Szűk a sávszélessége, és nehéz több frekvenciasávot elérni. Hatékonyan javíthatja az alaplap integrációját és csökkentheti az antenna korlátozását az ID-n.; A tervet a tábla meghatározásának elején kell importálni. A kerámia antennákat blokkkerámia antennákra és többrétegű kerámia antennákra osztják:
Blokkantenna: A teljes kerámia testet magas hőmérsékleten szinterelik, majd az antenna fém részét rányomják a kerámiablokk felületére.
Többrétegű antenna: Az égetés az alacsony hőmérsékletű együttégetési módszert alkalmazza, így a többrétegű kerámiákat egymásra rakják és egymáshoz igazítják, majd magas hőmérsékleten szinterelik, így az antenna fémvezetője minden kerámia dielektromos rétegre nyomtatható. a tervezési követelményeknek megfelelően, hogy hatékonyan csökkentse az antenna méretét, és elérje az antenna elrejtésének célját.
Mivel magának a kerámiának a dielektromos állandója nagyobb, mint a nyomtatott áramköri lapé, a kerámia antenna használata hatékonyan csökkentheti az antenna méretét, miközben biztosítja az antenna teljesítményét. A kerámia antennák hátránya, hogy konzisztenciaproblémáik vannak, nagyok, és elhelyezéskor is korlátozottak. A kerámiaantennákat a leggyakrabban használják az IoT-termékekben, például a GPS-antennákban és a Bluetooth-antennákban.

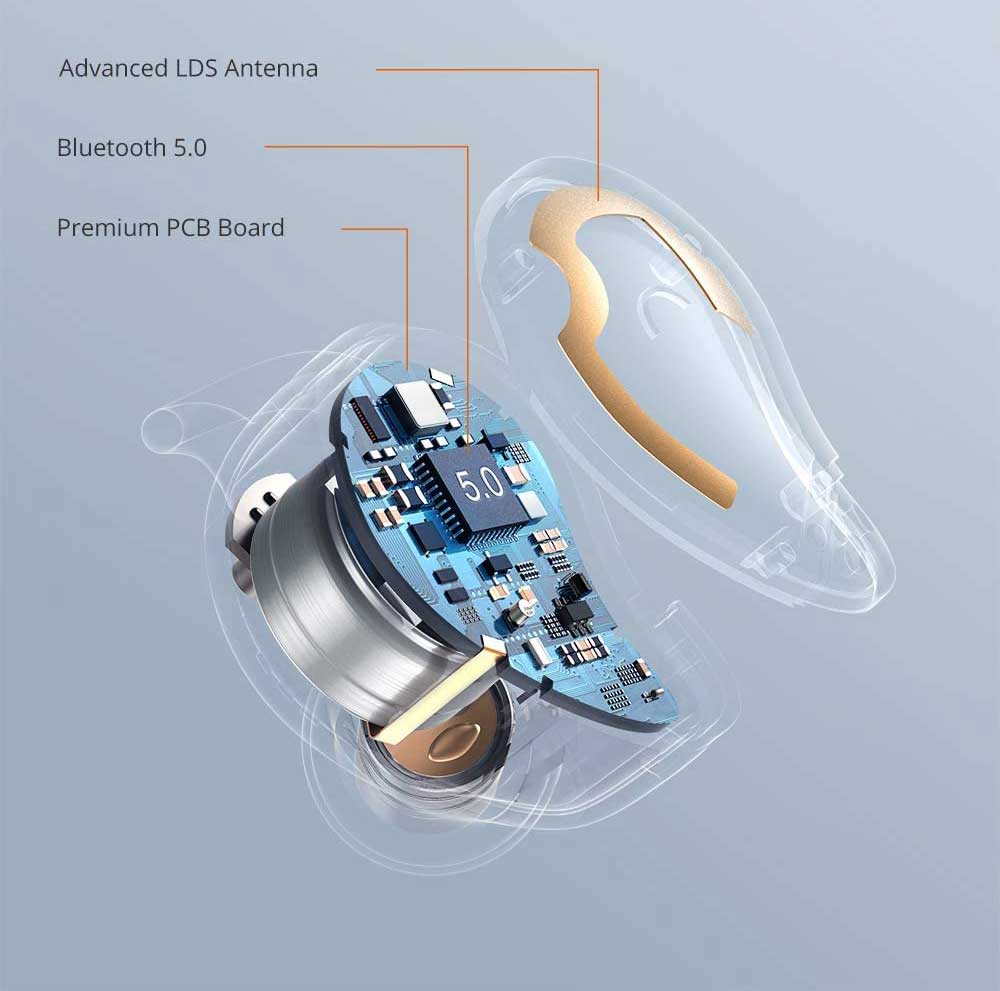

3. LDS antenna.
Az LDS antennatechnológia egy lézeres direkt-strukturáló technológia, amely számítógép segítségével a lézer mozgását a vezetőképes mintázat pályája szerint vezérli, és a lézert rávetíti az öntött háromdimenziós műanyag eszközre. Néhány másodpercen belül az áramköri minta aktiválódik. Elve hasonló a PCB antennáéhoz, a különbség az, hogy az LDS az antenna alakját használja fel arra, hogy lézert vetítsen egy műanyag házra, galvanizálással pedig fémantennát alakítson ki néhány másodpercen belül. Az LDS antenna legnagyobb hátránya a magas költség és a bonyolult folyamat. Legnagyobb előnye, hogy az antenna közvetlenül a ház hátuljára helyezhető, így az antenna szabad területe nagy és az antenna hatékonysága magas. Jelenleg széles körben használják csúcskategóriás okostelefonokban, intelligens órákban/szíjakban és Bluetooth fejhallgatókban.
